ระบบแจ้งเหตุเพลิงไหม้ครบทุกแบบ — เลือกตามอาคาร

จากเซนเซอร์ถึงคนรับเหตุในระบบเดียว · 7 กลุ่ม กดเข้าดูรุ่น สเปก และผังระบบของแต่ละกลุ่มได้เลย

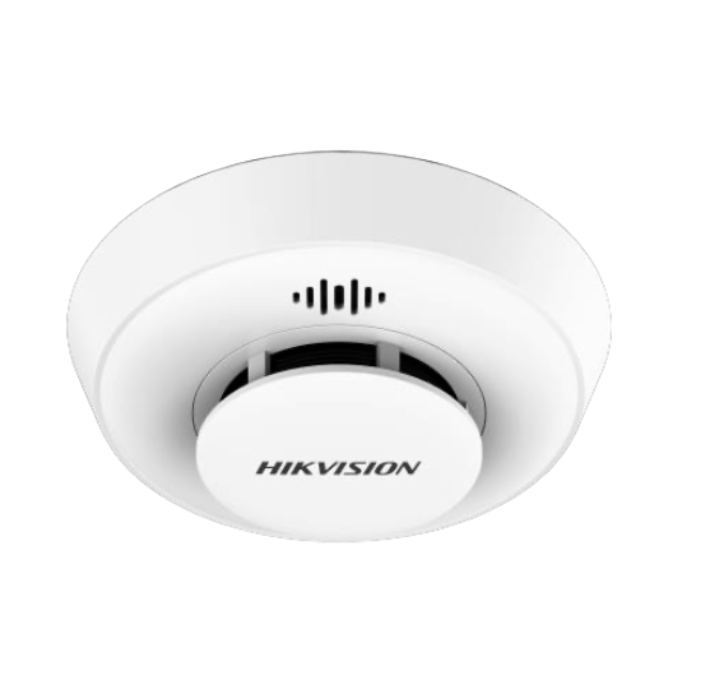

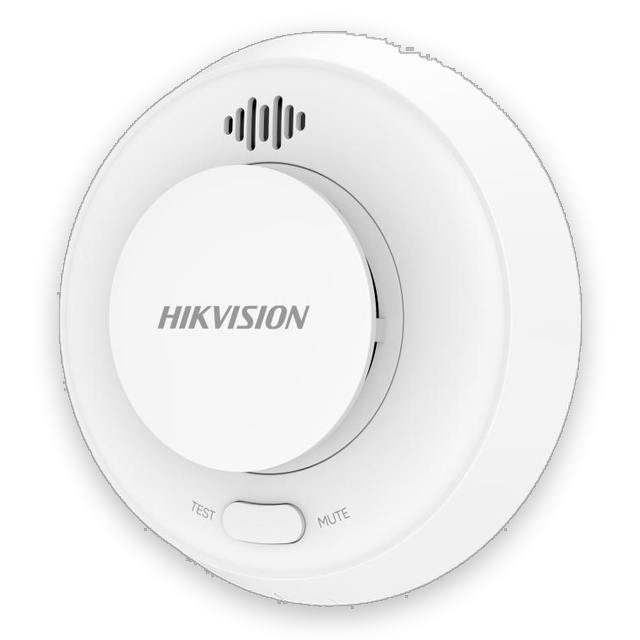

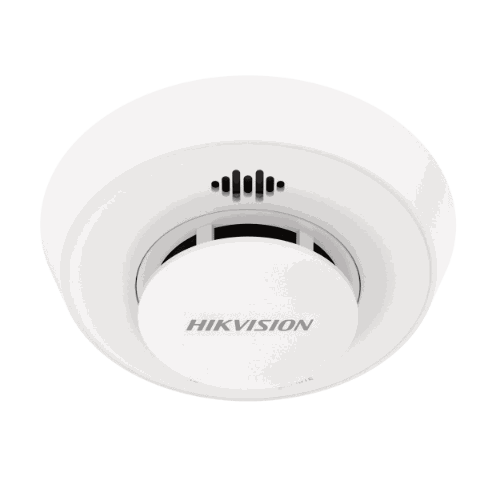

  • Hikvision Smoke Alarm HF-SG3-WF/R
    01

    Standalone

    บ้าน คอนโด ห้องเช่า · ไม่เดินสาย · แบต 3–10 ปีตามรุ่น

    ดูสินค้า →

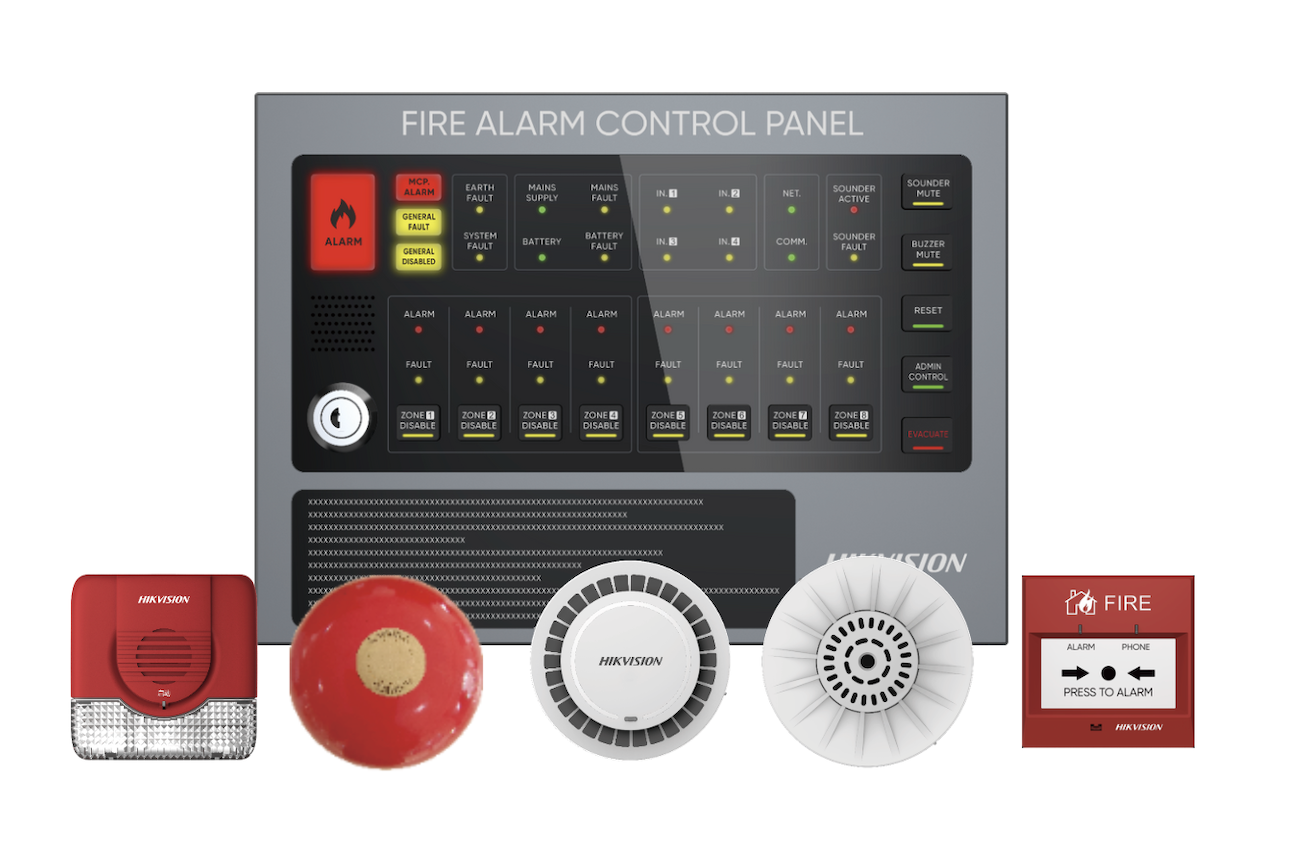

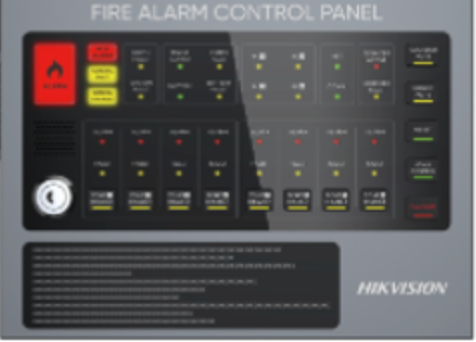

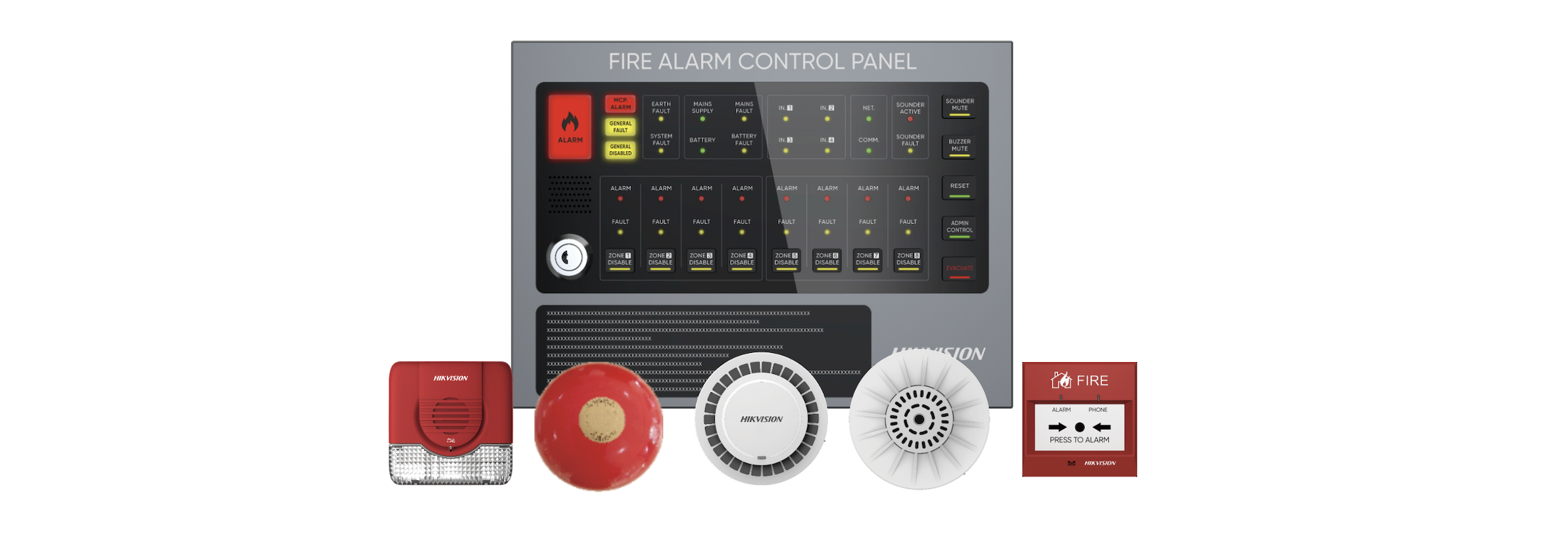

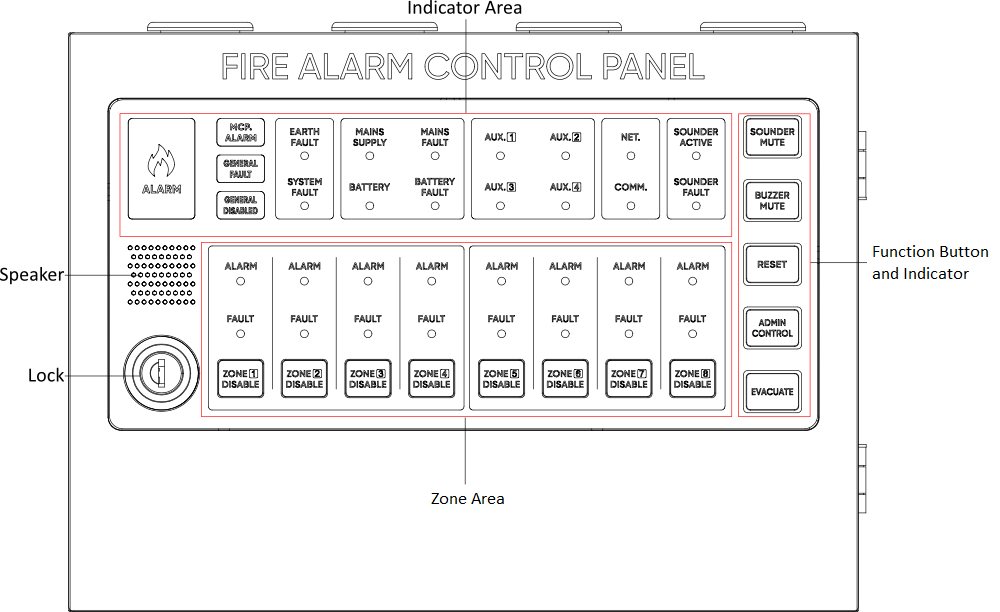

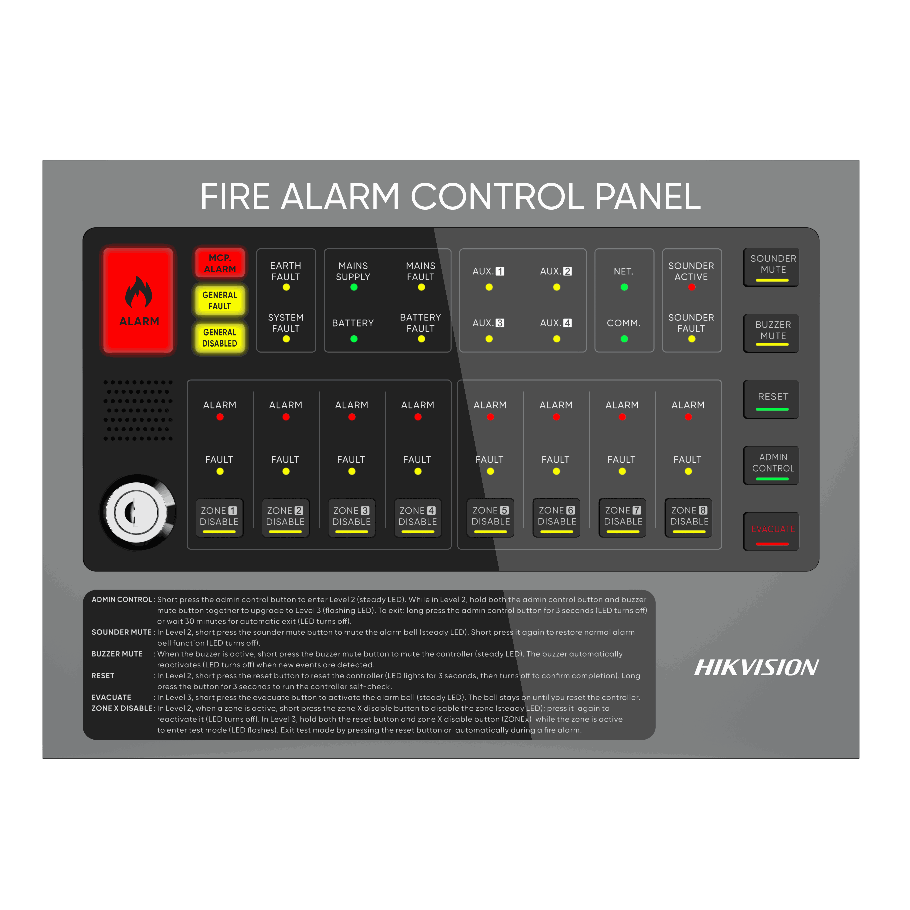

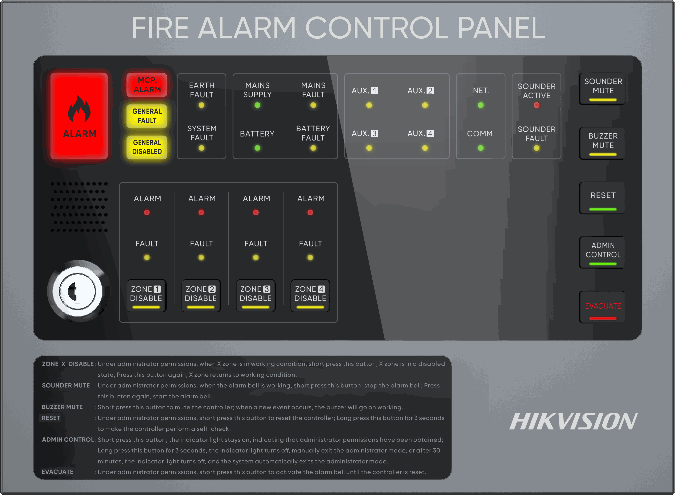

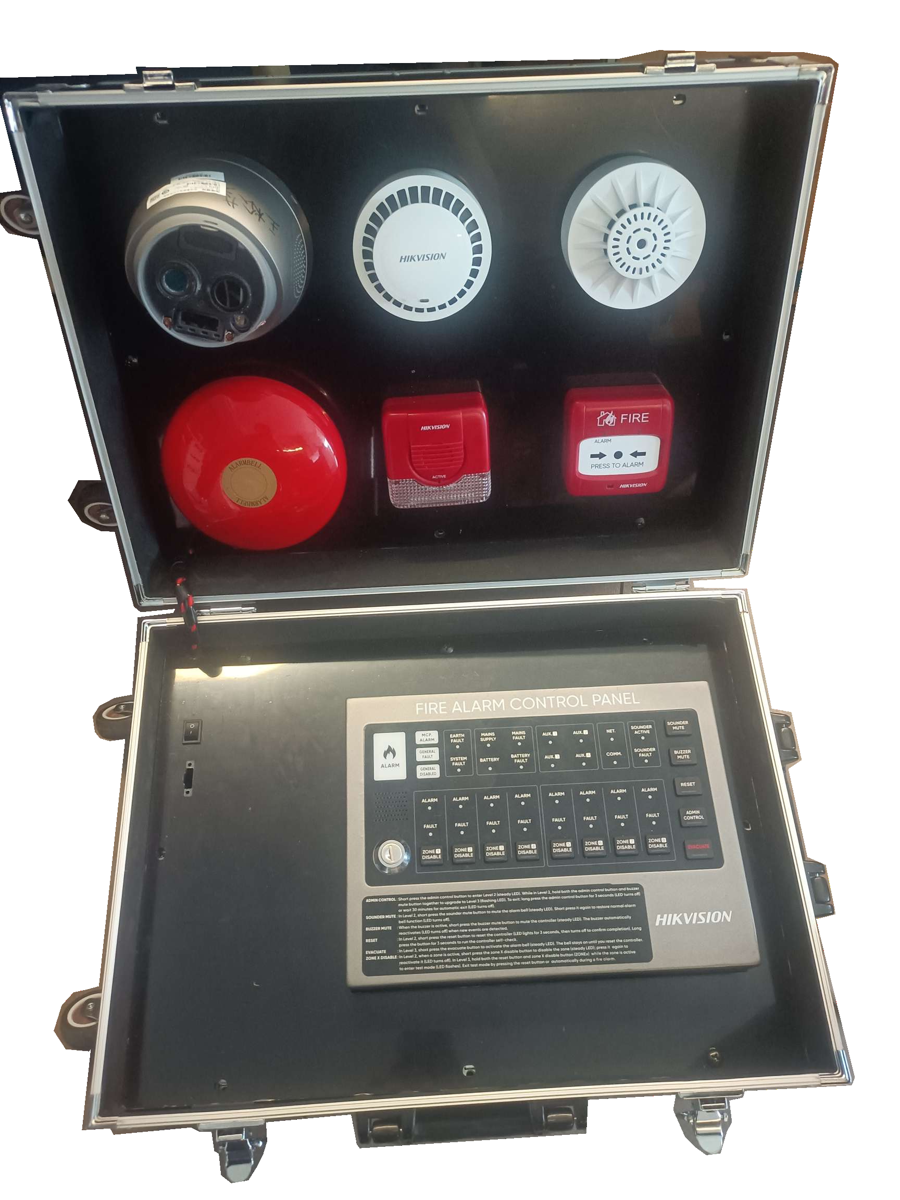

  • ตู้ควบคุม Conventional HF-C108
    02

    Conventional

    ตู้ 4 และ 8 โซน · อาคารเล็ก–กลาง โรงงาน หอพัก

    ดูสินค้า →
  • ตู้ควบคุม Addressable HF-A102
    03

    Addressable

    รู้ตำแหน่งทีละจุด · โรงแรม รพ. อาคารสูง

    ดูสินค้า →

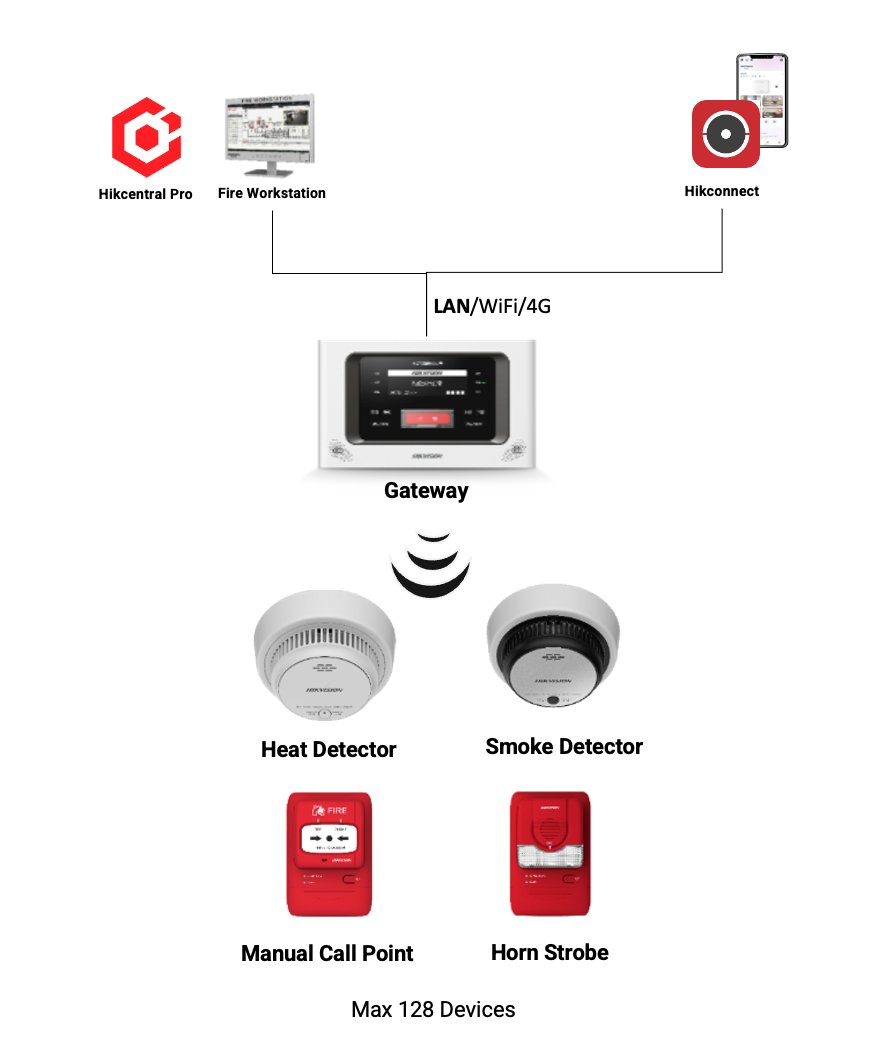

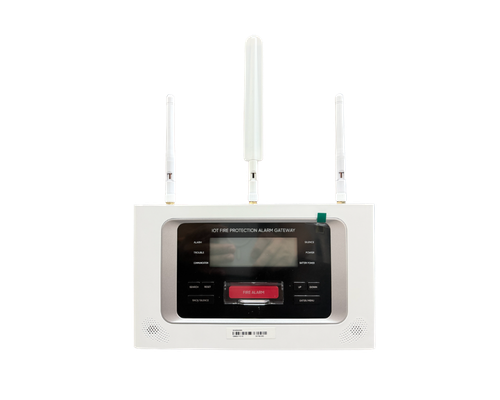

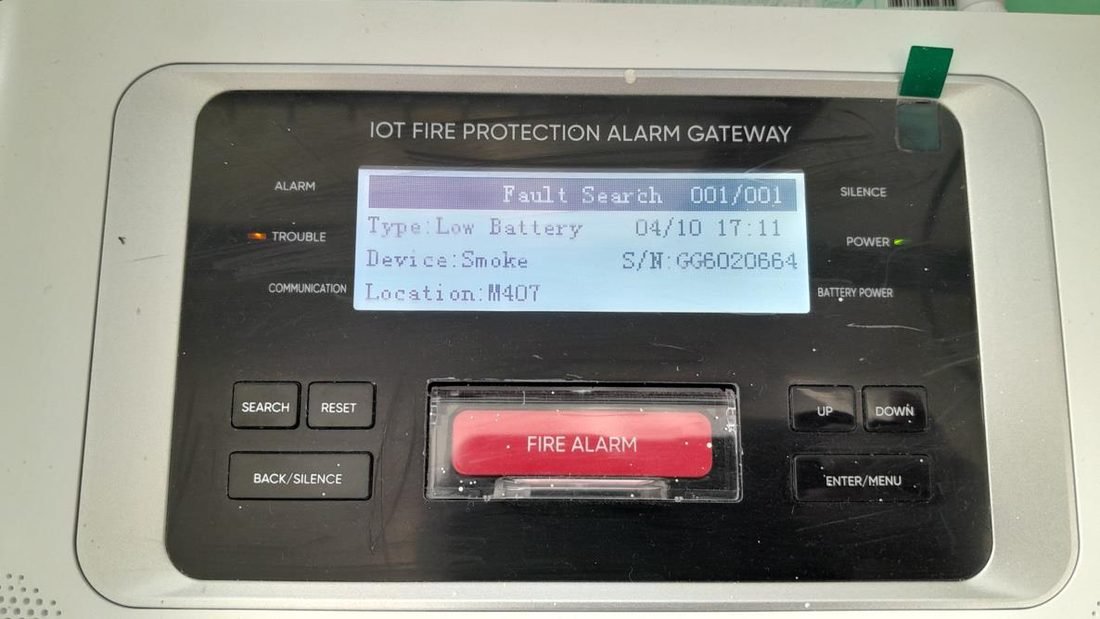

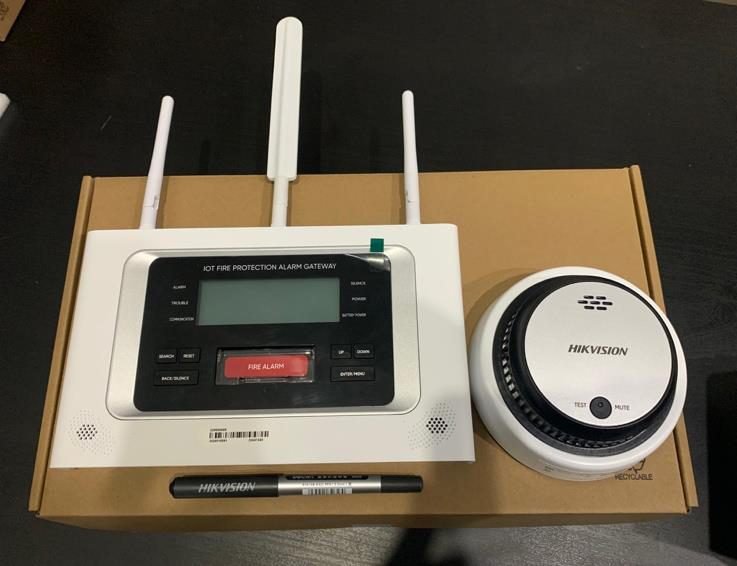

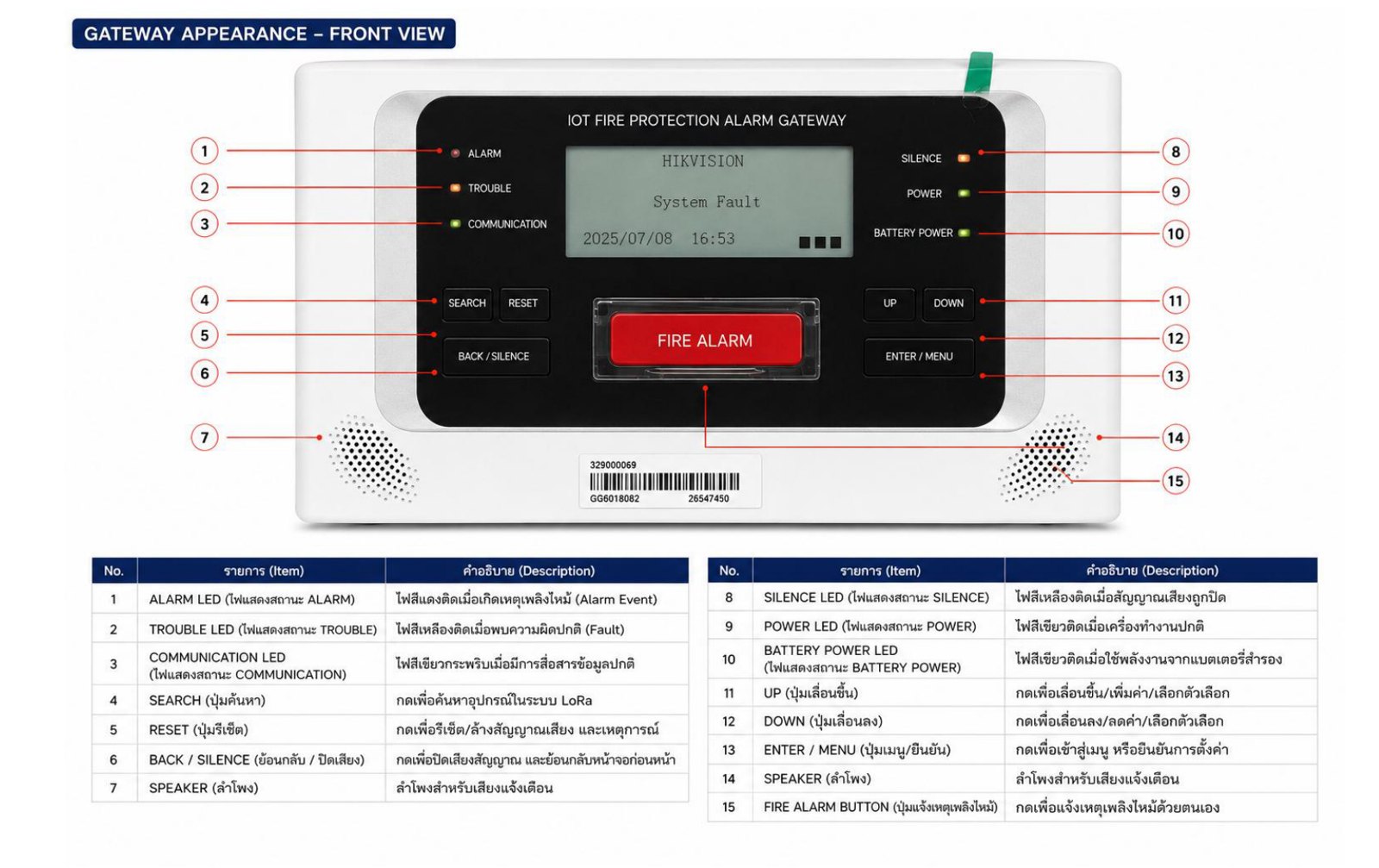

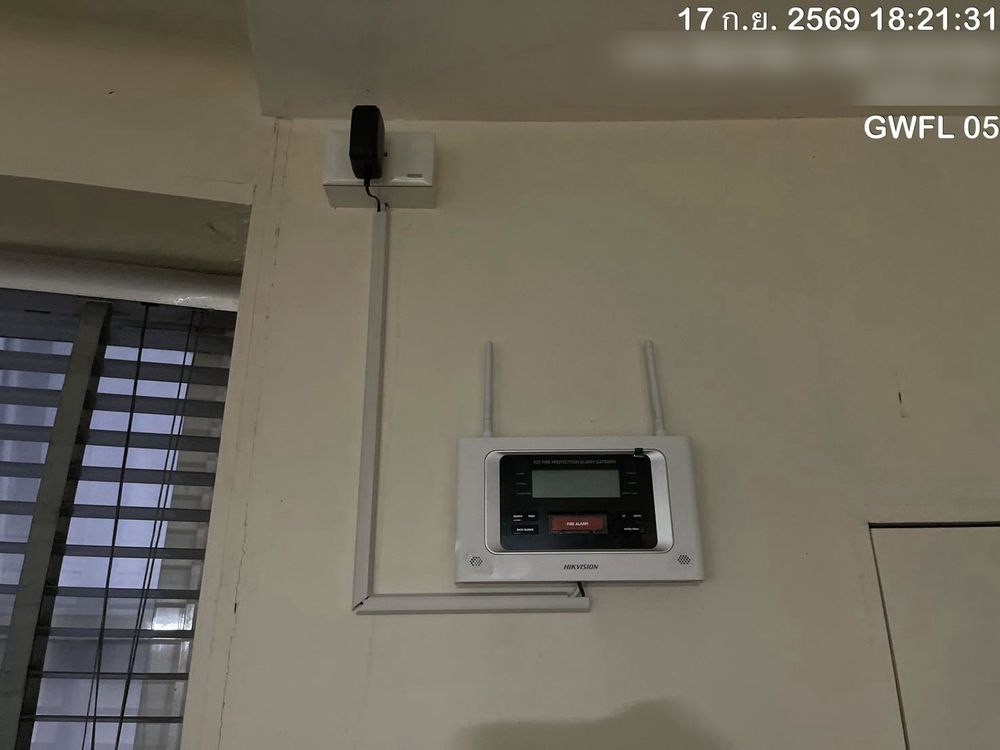

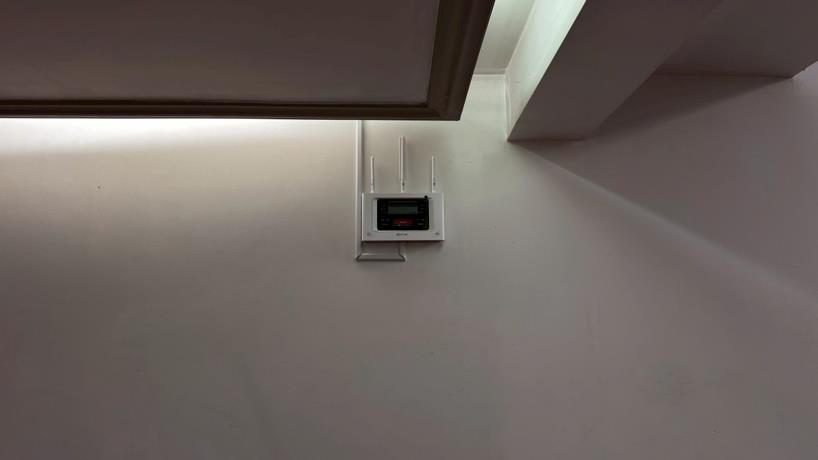

  • Fire Gateway HF-PG2-R
    04

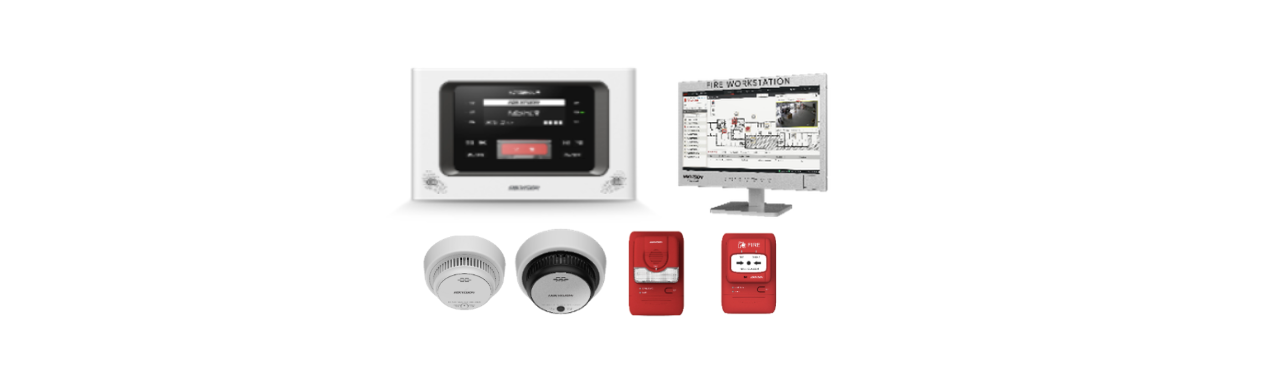

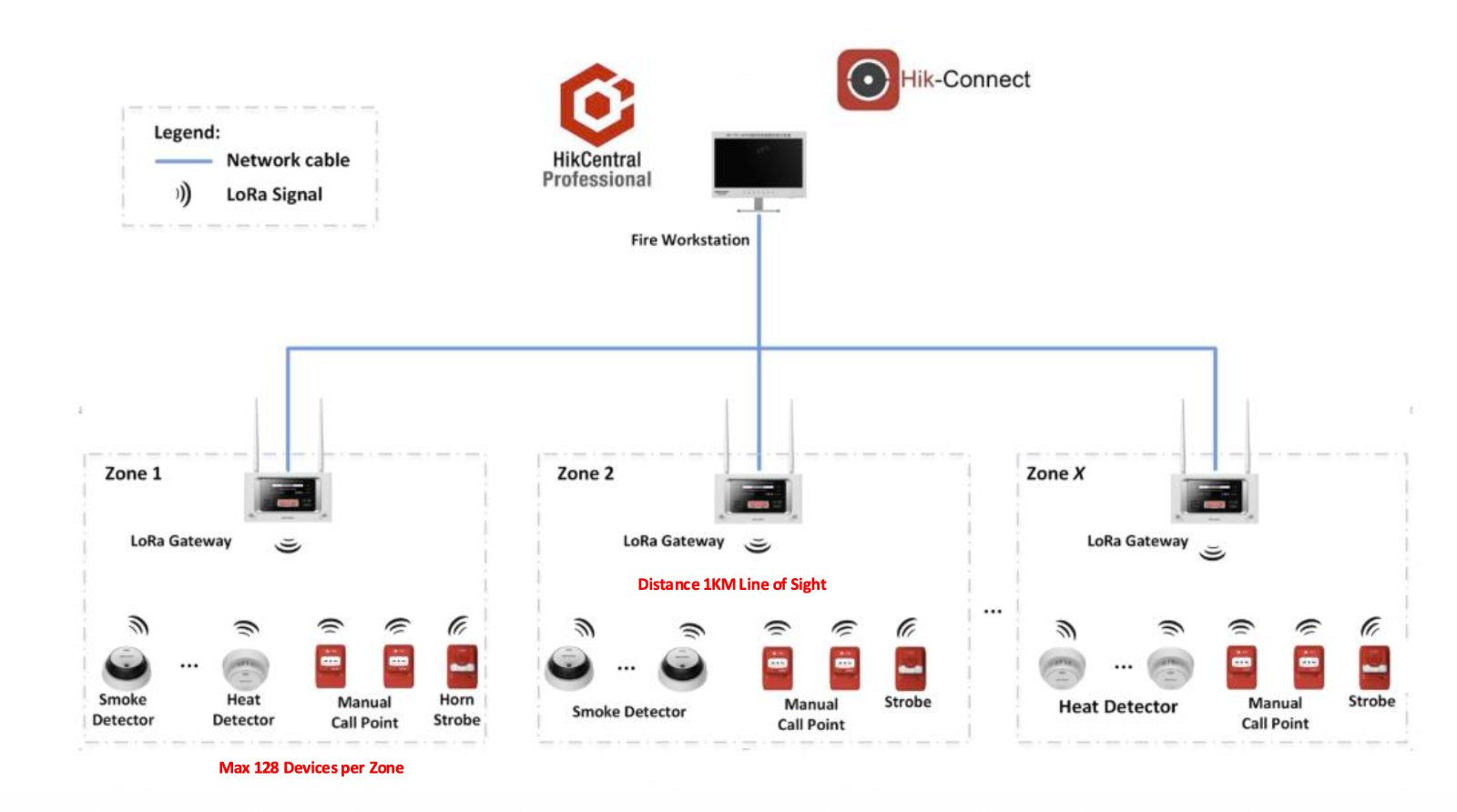

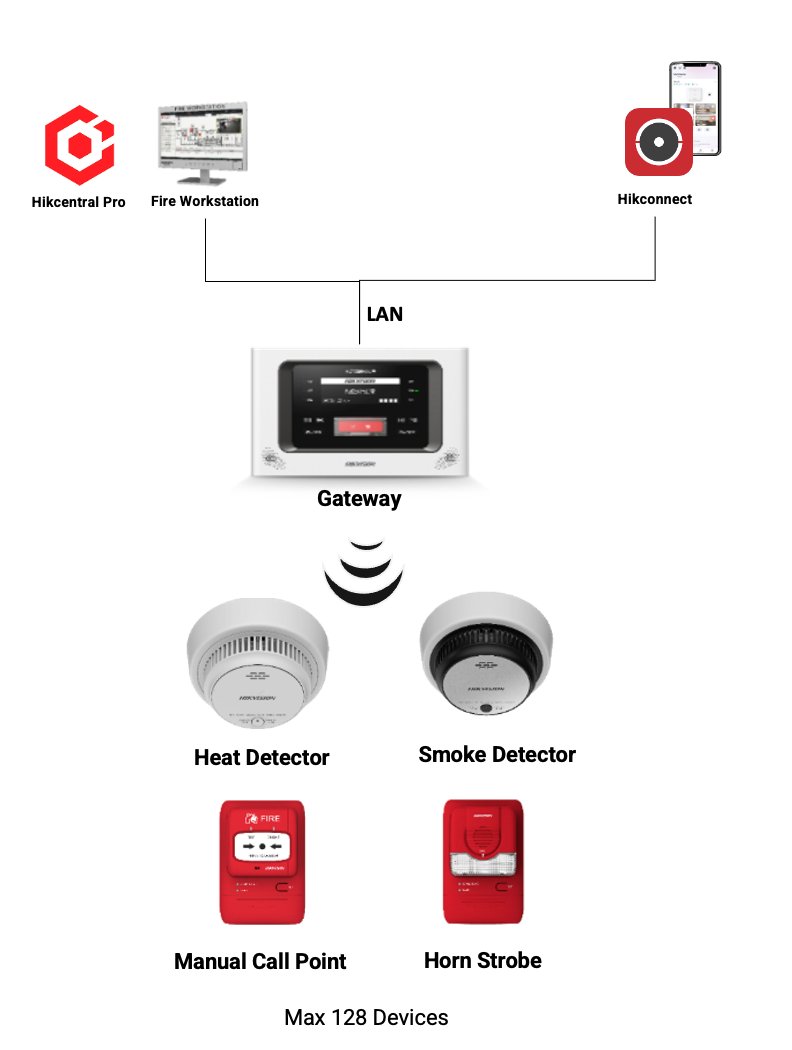

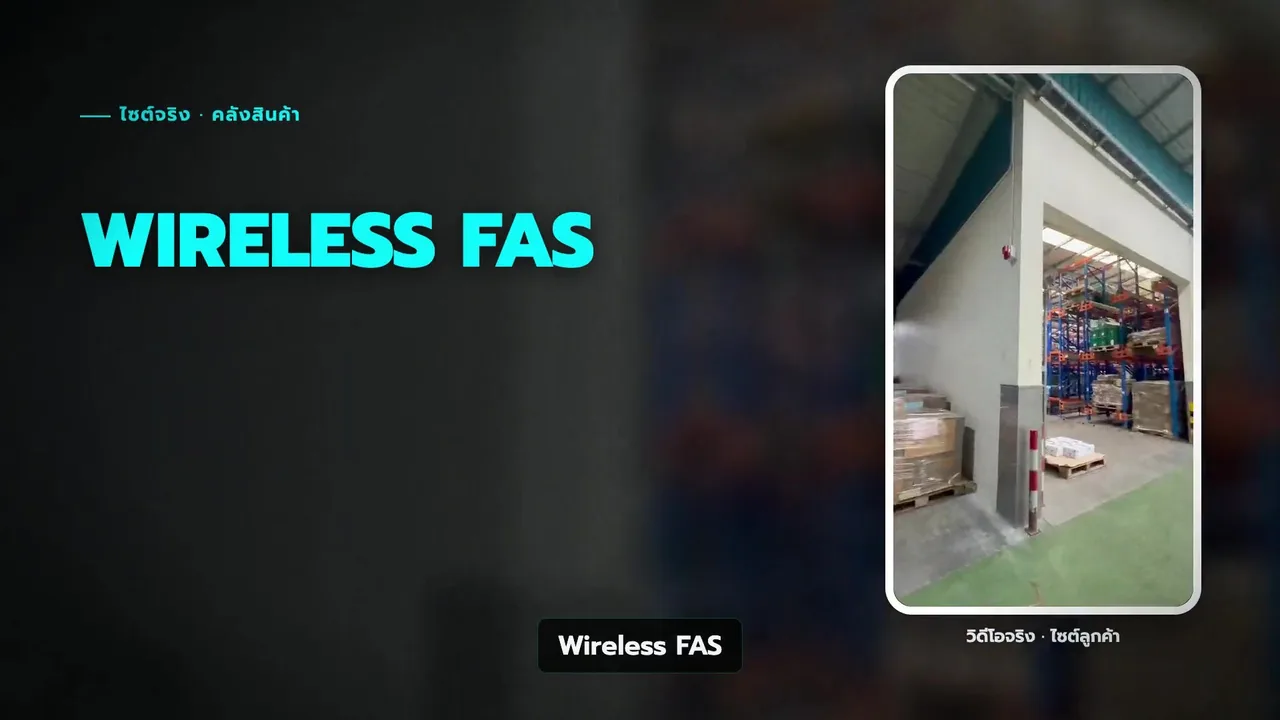

    Wireless LoRa

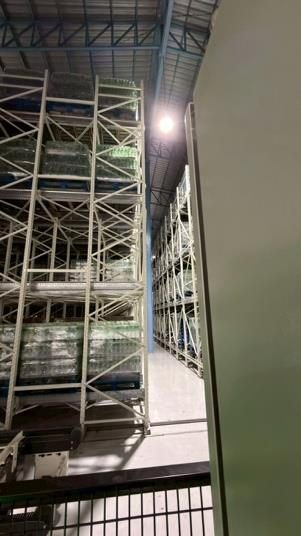

    Wireless Addressable 433 MHz · อาคารเดิม ห้าง โกดัง

    ดูสินค้า →

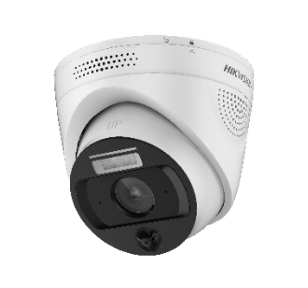

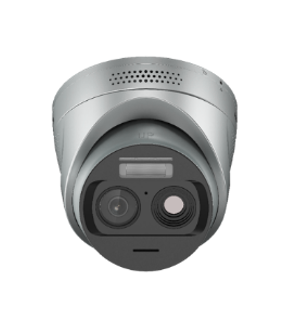

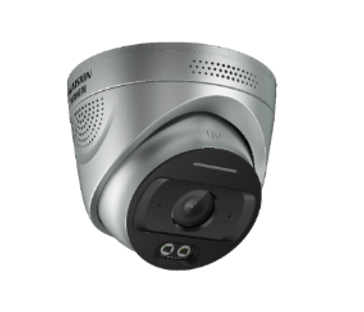

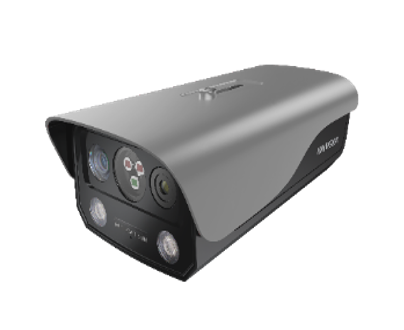

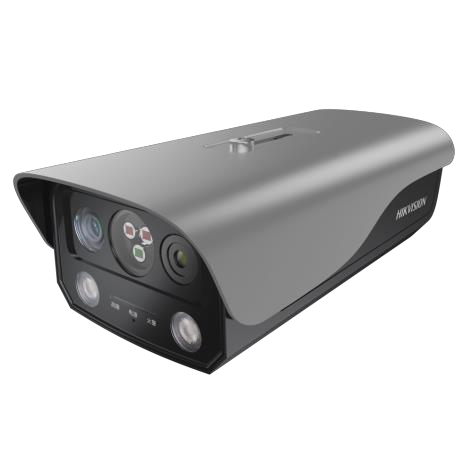

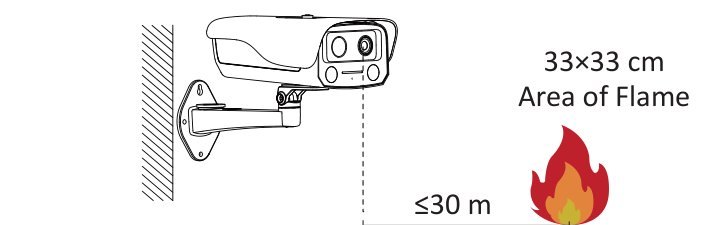

  • Fusion Camera HF-VTR344
    05

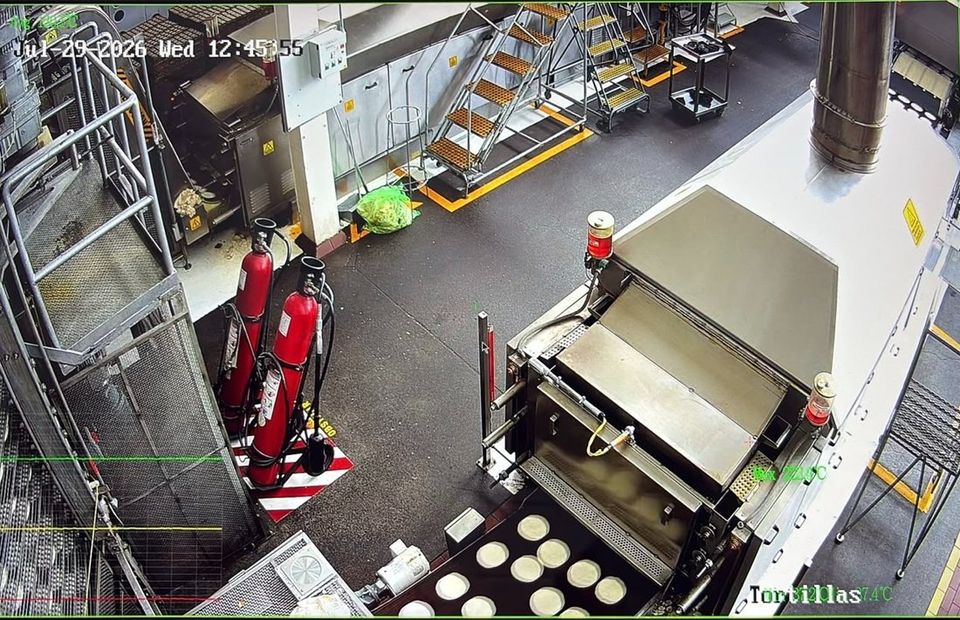

    Fusion Camera

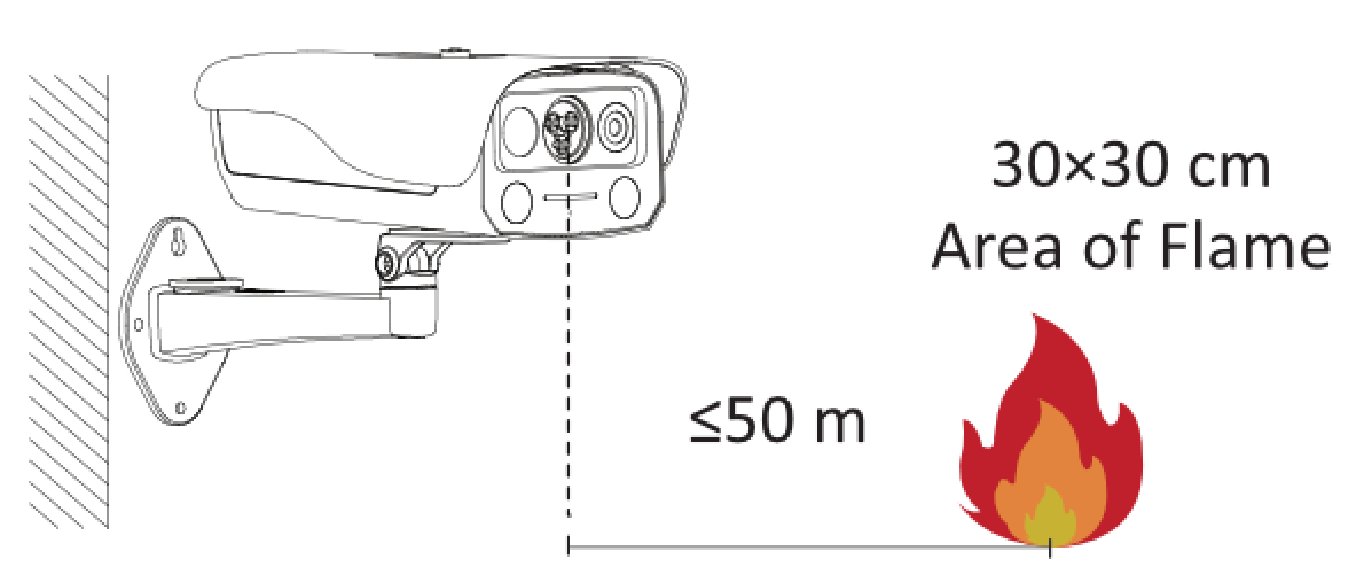

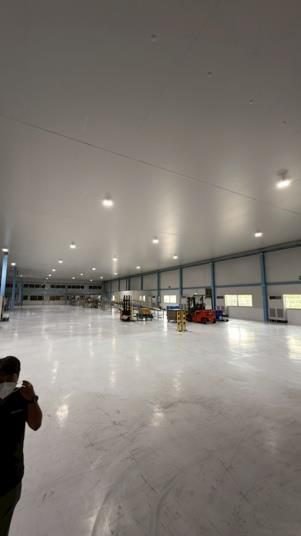

    กล้องตรวจจับไฟ · พื้นที่โล่ง เพดานสูง ลานจอด

    ดูทุกรุ่น →
  • Fire Workstation HK-TX-1400
    06

    Workstation · HCP

    รวมทุกระบบขึ้นจอเดียว · ห้องควบคุม · แอปมือถือ

    ดูสินค้า →
  • งานนำร่อง
    หน้าจอ NVK ARC โหมดเดโม ข้อมูลจำลอง
    07

    NVK ARC

    ศูนย์รับแจ้งเหตุ · มีคนรับเหตุแม้อาคารไม่มีใครเฝ้า

    เปิดหน้า ARC →

ไม่แน่ใจว่าอาคารต้องใช้แบบไหน — ดู ระบบแจ้งเหตุ 3 แบบ หรือ ถามทีม NVK

คลิปสั้น · ทุกกลุ่ม

ดูของจริงก่อนเลือก กดเล่น หรือกดเข้ากลุ่ม

เข้ากลุ่ม Standalone →
เข้ากลุ่ม Conventional →

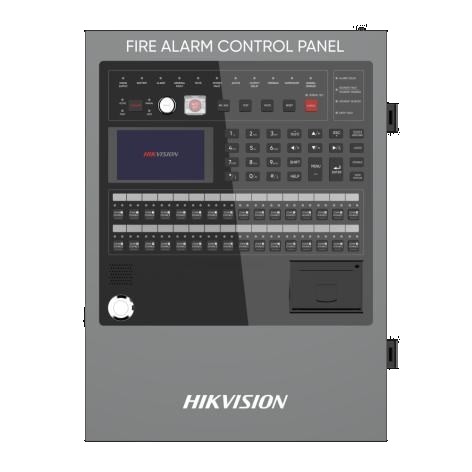

ตู้ Addressable HF-A10203 Addressableตู้ HF-A101 / A102 · 1–2 ลูป · 250 จุดต่อลูป
คลิปกำลังจัดทำ
เข้ากลุ่ม Addressable →
เข้ากลุ่ม Wireless →
เข้ากลุ่ม Fusion →
เข้ากลุ่ม Workstation →

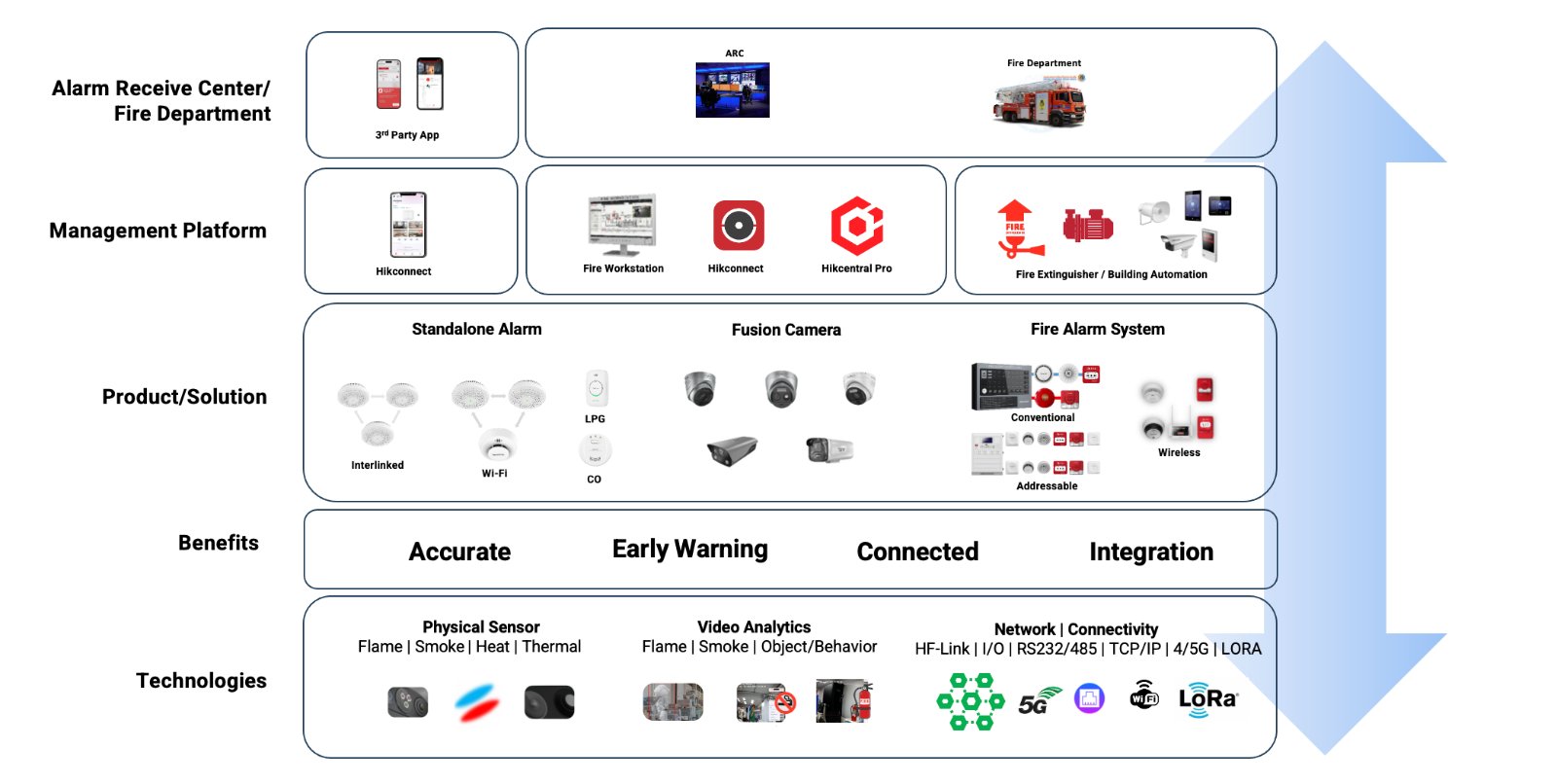

ภาพรวม · End-to-End Fire Safety Architecture

จากเซนเซอร์ถึงคนรับเหตุ ครบในระบบเดียว

อ่านซ้ายไปขวา: ตรวจจับด้วยอะไร → ใช้สินค้ากลุ่มไหน → รวมที่แพลตฟอร์มใด → ใครรับเหตุและระบบอาคารใดทำงานต่อ

Early Warningเห็นควัน/ความร้อนตั้งแต่ต้น
Accurateยืนยันด้วยภาพ ลดเตือนผิด
Integrationสั่งประตู · PA · ลิฟต์ได้
Connectedแจ้งมือถือ · ห้องควบคุม · ศูนย์

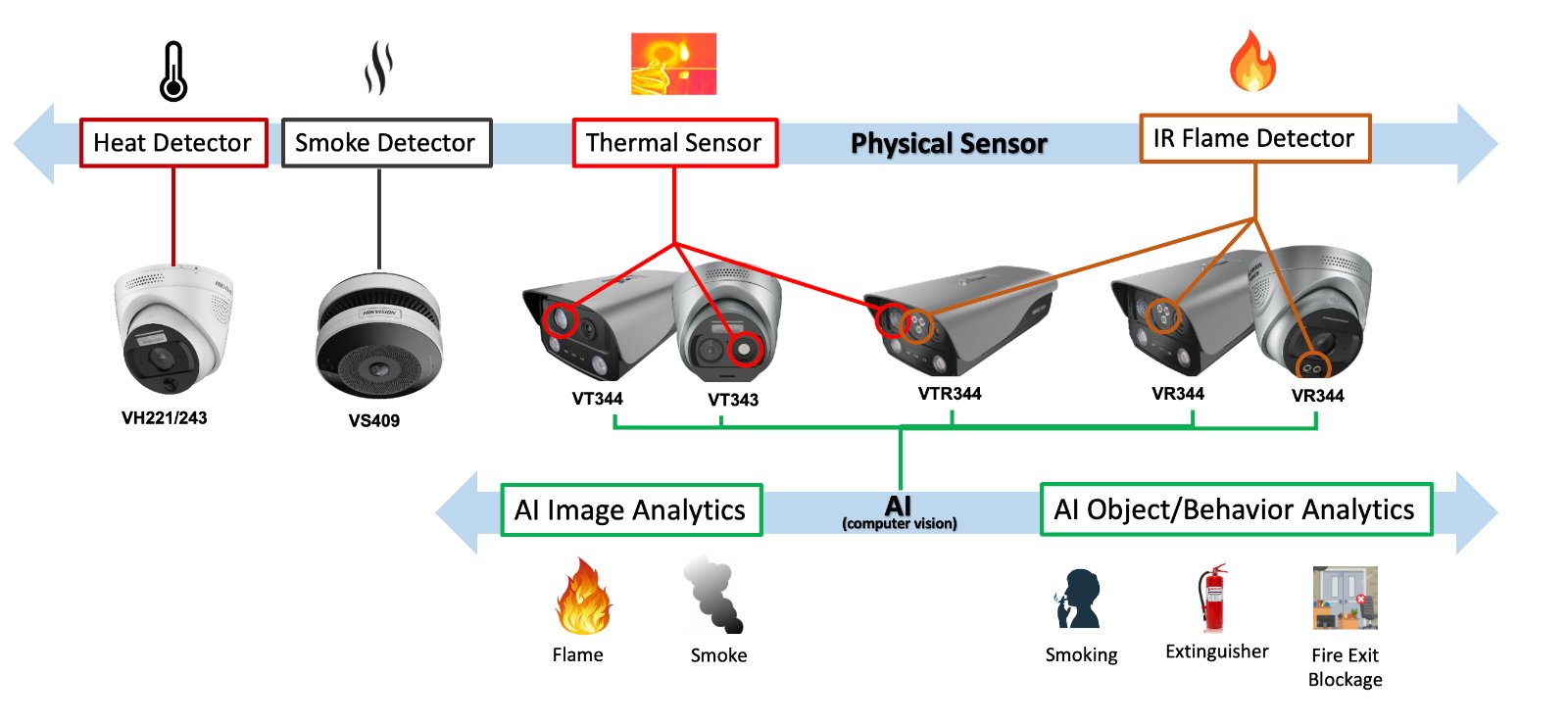

01เทคโนโลยี

Physical Sensorควัน · ความร้อน · ปุ่มกด · แก๊ส · CO
Video Analyticsเปลวไฟ · ควัน · ความร้อน (thermal) · พฤติกรรม
ConnectivityHF-Link · LoRa · I/O · RS-485 · TCP/IP

02สินค้า

Standalone Alarmเชื่อมกัน · Wi-Fi · แก๊ส LPG · CO
Fire Alarm SystemConventional · Addressable · Wireless
Fusion Cameraกล้องตรวจจับไฟ ต่อ NVR / ตู้ได้

03แพลตฟอร์ม

Hik-Connect · Hik-Protectแอปมือถือ เจ้าของ/ผู้ดูแล
HikCentral Proแพลตฟอร์มอาคาร · กล้อง · ประตู
Fire WorkstationHK-TX-1400 จอเฝ้าระวังห้องควบคุม

04ผู้รับเหตุ / สั่งการ

เจ้าของ · ผู้ดูแลอาคารแจ้งเข้ามือถือ
ศูนย์รับแจ้งเหตุ (ARC)NVK ARC · งานนำร่อง
หน่วยดับเพลิงตามขั้นตอนของอาคาร
ประตู · PA · ลิฟต์ · ปั๊มสั่งงานผ่าน I/O และ HikCentral Pro

ผังวาดใหม่โดย NVK ตามหน้า End-to-End Fire Safety Solution Architecture ของ Hikvision · ภาพ render สินค้าจริง · ไอคอนเป็นภาพประกอบ · NVK ARC เป็นงานนำร่อง ออกแบบตามเกณฑ์ EN 50518 (ยังไม่ได้ยื่นขอรับรอง)

Fire Alarm System · 3 แบบ

ระบบแจ้งเหตุ 3 แบบ ต่างกันที่รู้ได้ละเอียดแค่ไหน

คำถามแรกที่ใช้เลือก: อยากให้ตู้บอกว่าเกิดเหตุที่ไหน — ระดับชั้น หรือระดับห้อง และเดินสายใหม่ได้ไหม

ถ้าต้องรู้ทีละห้องจำนวนมาก (ห้องพัก) ใช้ Addressable หรือ Wireless · ถ้าเดินสายใหม่ไม่ได้หรือต้องเปิดพื้นที่ระหว่างติดตั้ง ใช้ Wireless ซึ่งส่งเหตุเข้าตู้เดิมทางรีเลย์ได้ · ผู้ออกแบบอาคารเป็นผู้กำหนดตามแบบจริง

ที่มา: datasheet HF-C108 (04/2025) · HF-A10 (06/2026) · HF-PG2-R

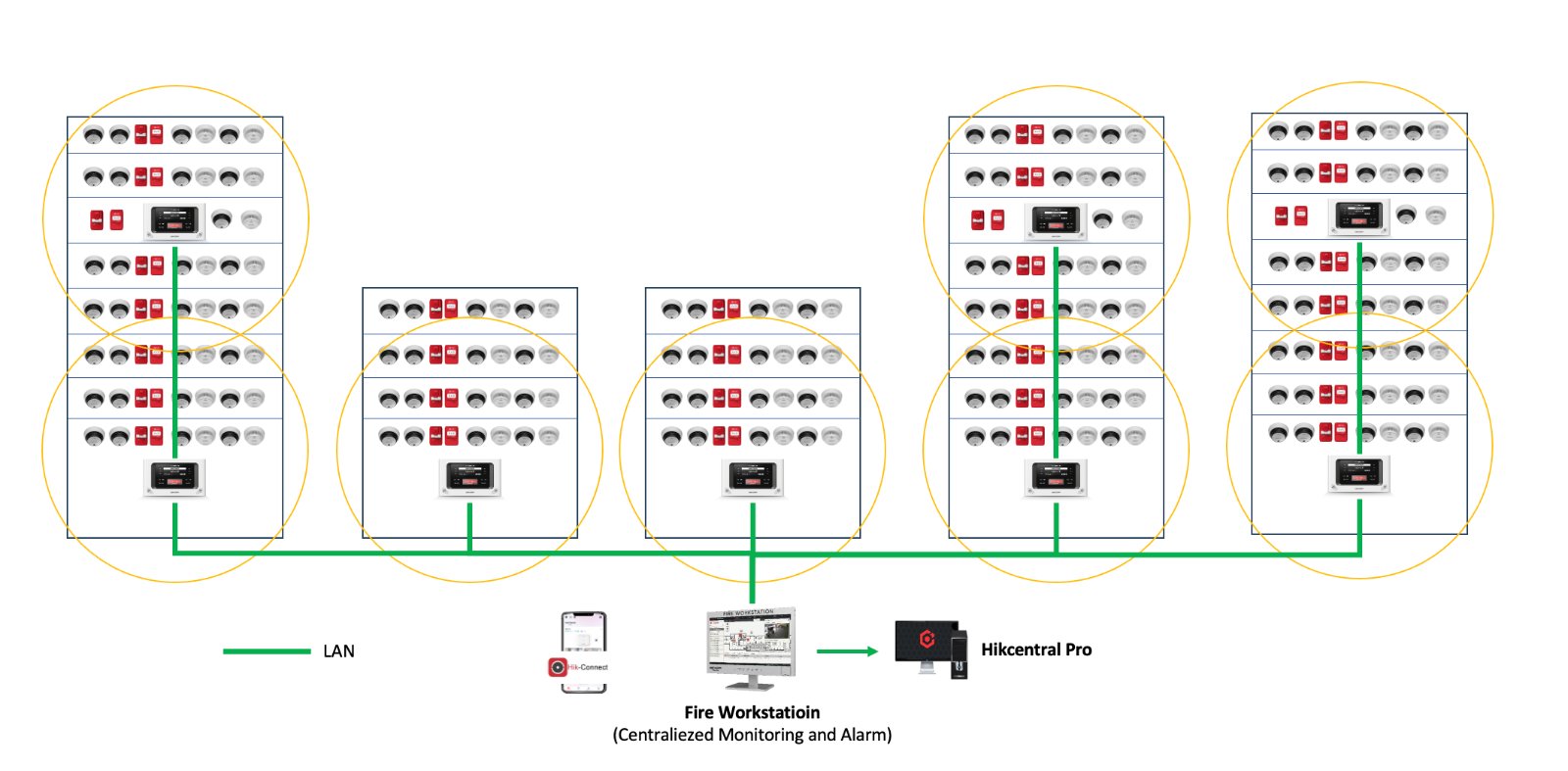

Software architecture

ทุกระบบรวมที่จอเดียว แล้วสั่งระบบอาคารต่อได้

Fire Workstation รับเหตุจากทุกกลุ่ม · HikCentral Pro สั่งประตูและประกาศ · แอปแจ้งเจ้าของ · NVK ARC รับเหตุแทนเมื่อไม่มีคนเฝ้า

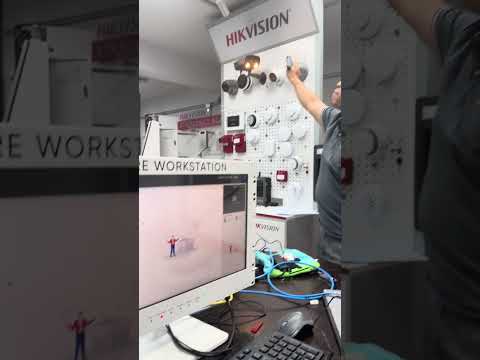

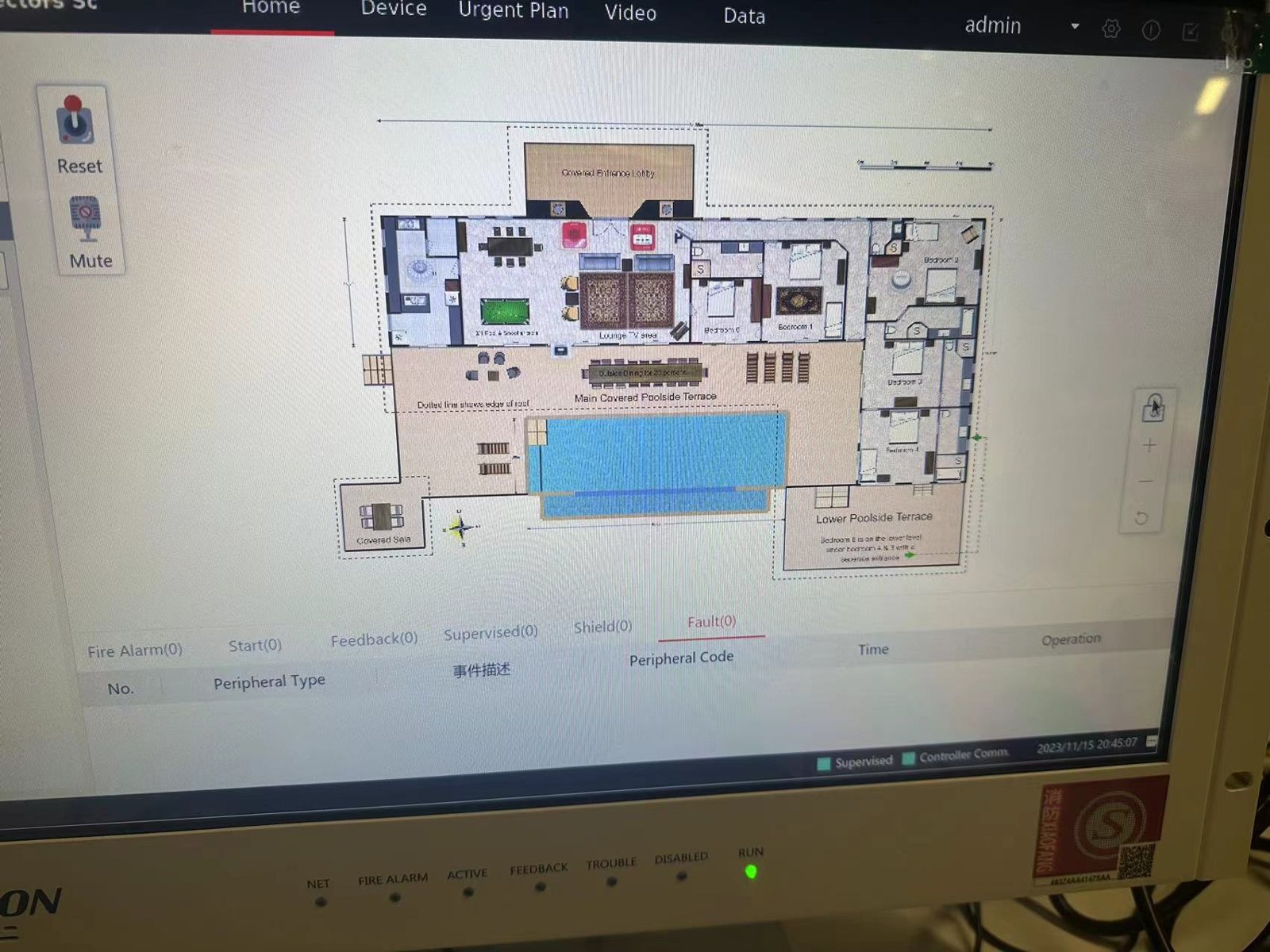

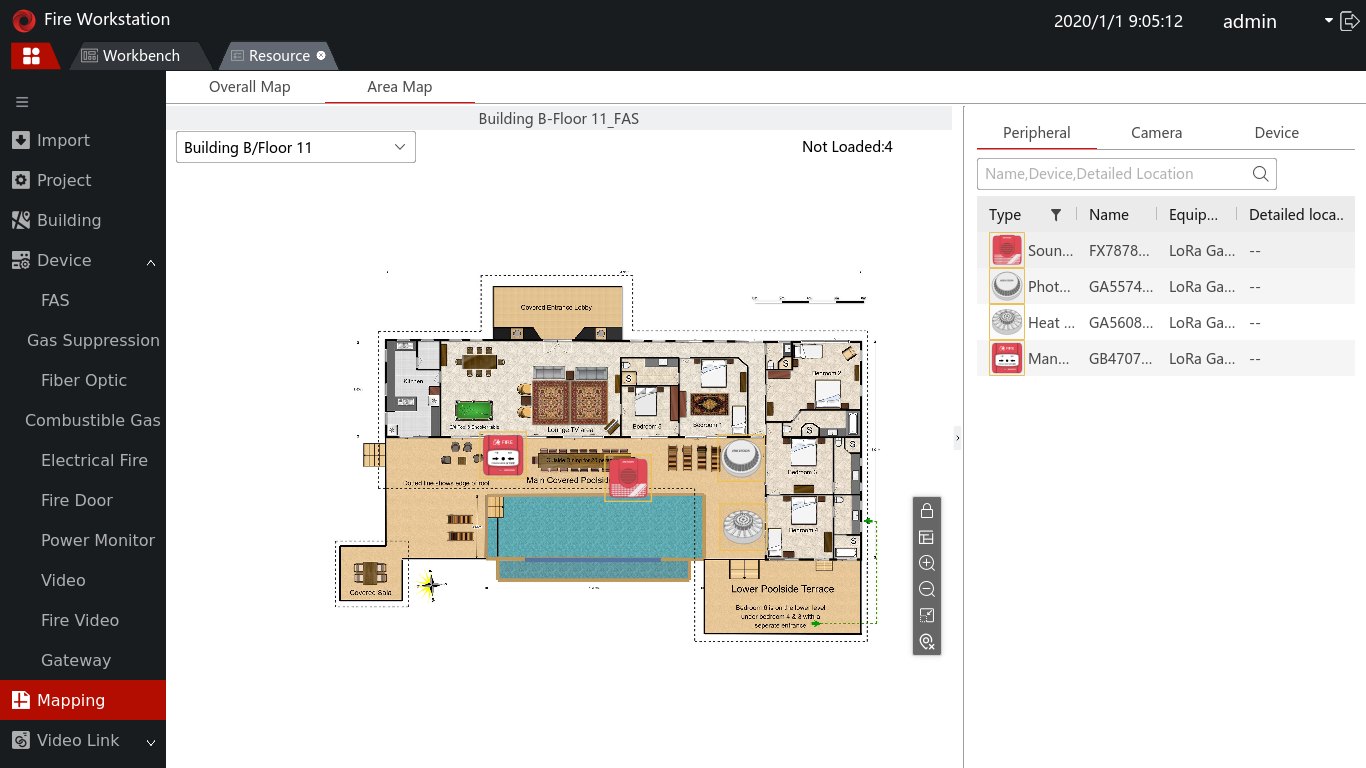

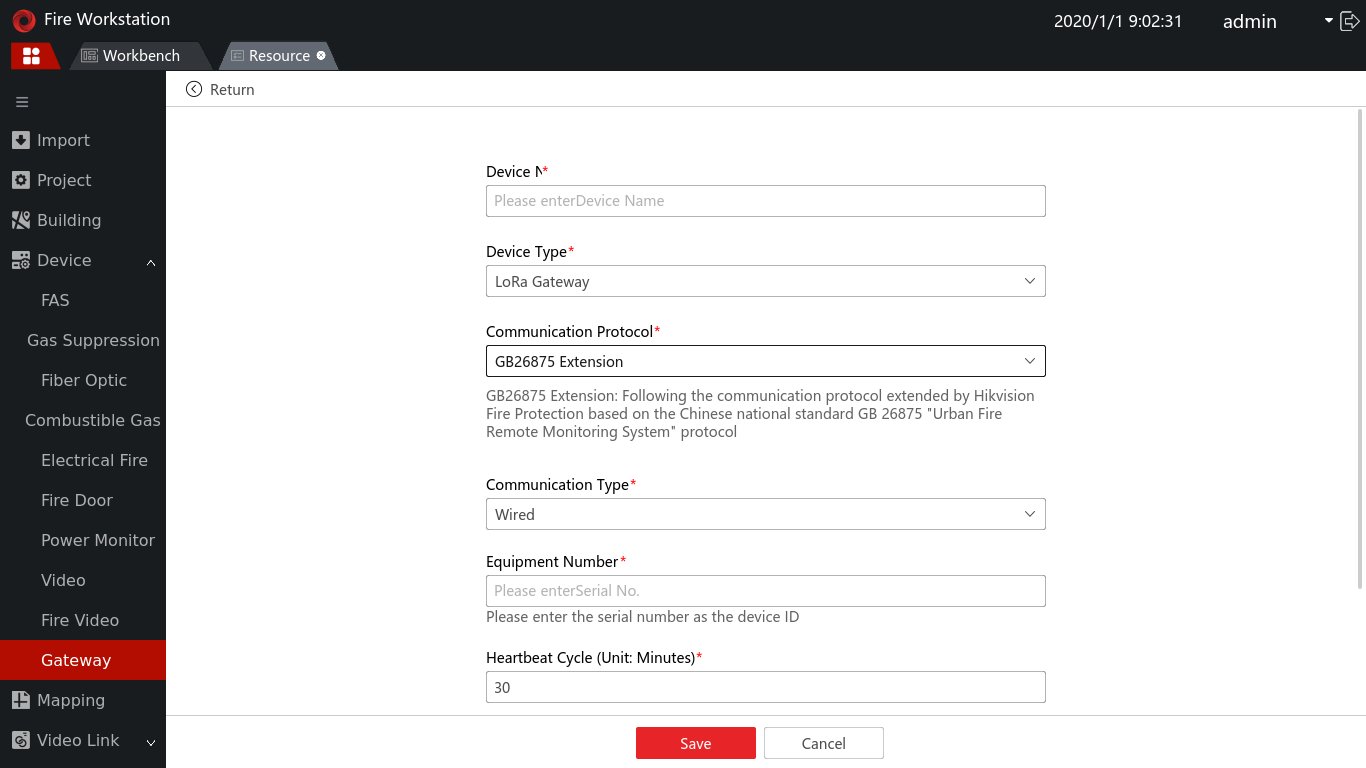

หน้าจอ Fire Workstation: ผังอาคาร 3D ชี้จุดเกิดเหตุ (ข้อมูลสาธิต)

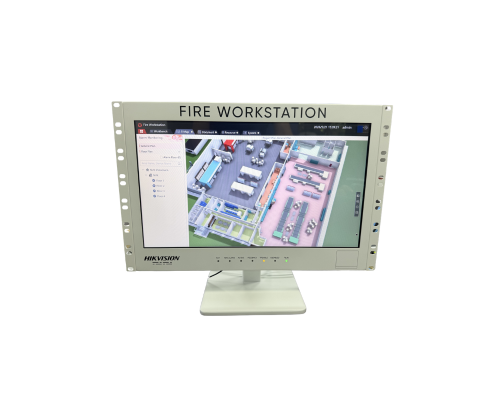

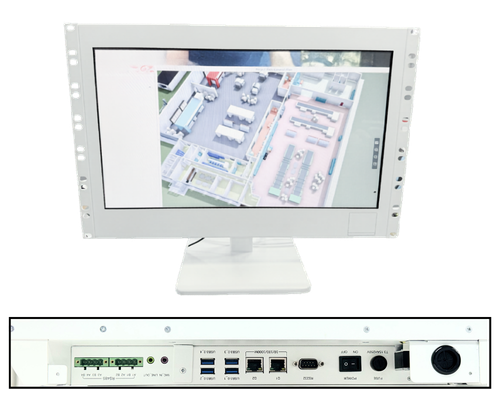

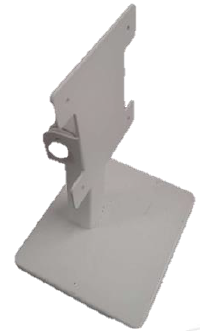

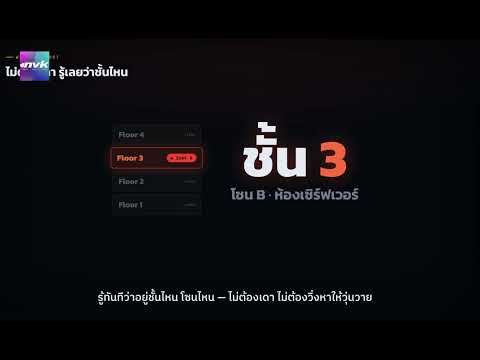

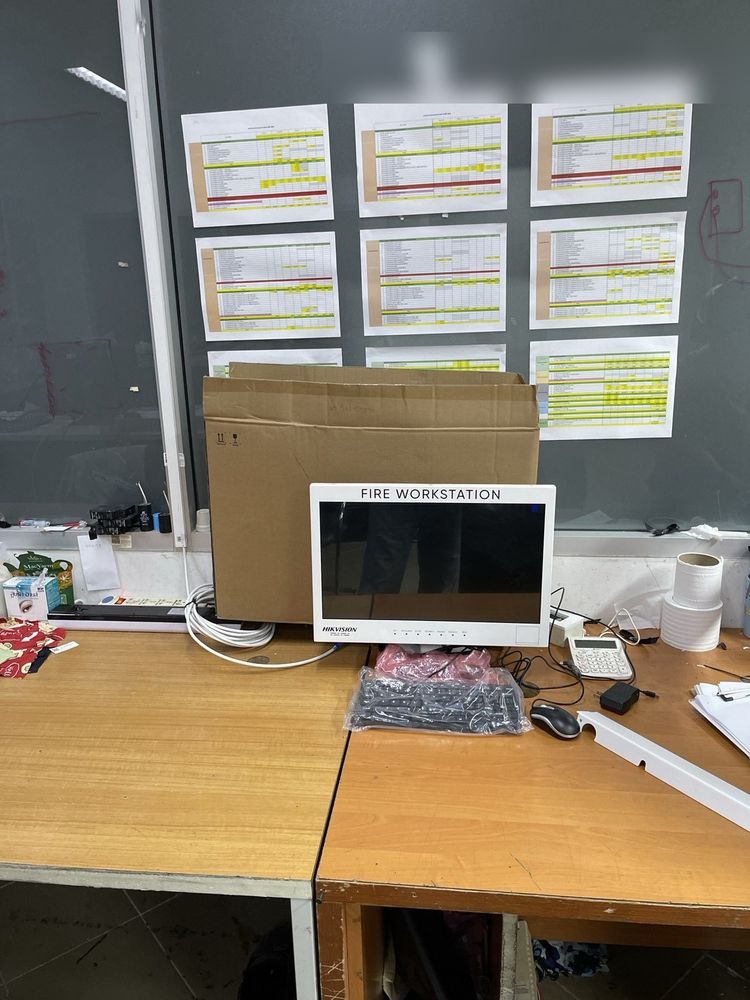

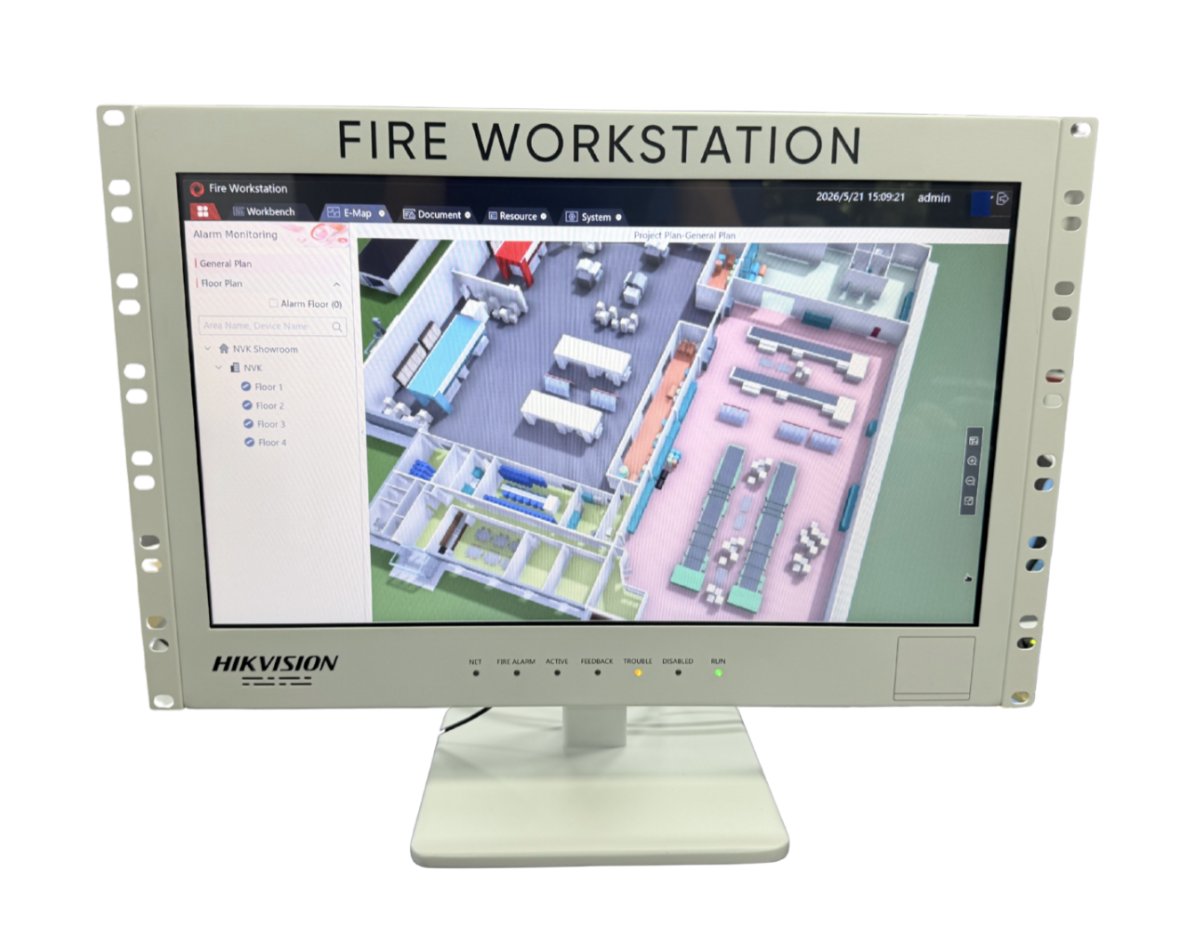

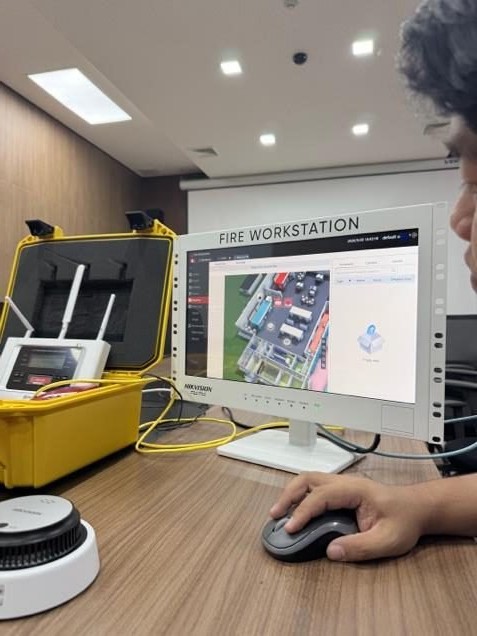

Fire Workstation · HK-TX-1400

ฮาร์ดแวร์ + ซอฟต์แวร์ ในเครื่องเดียว

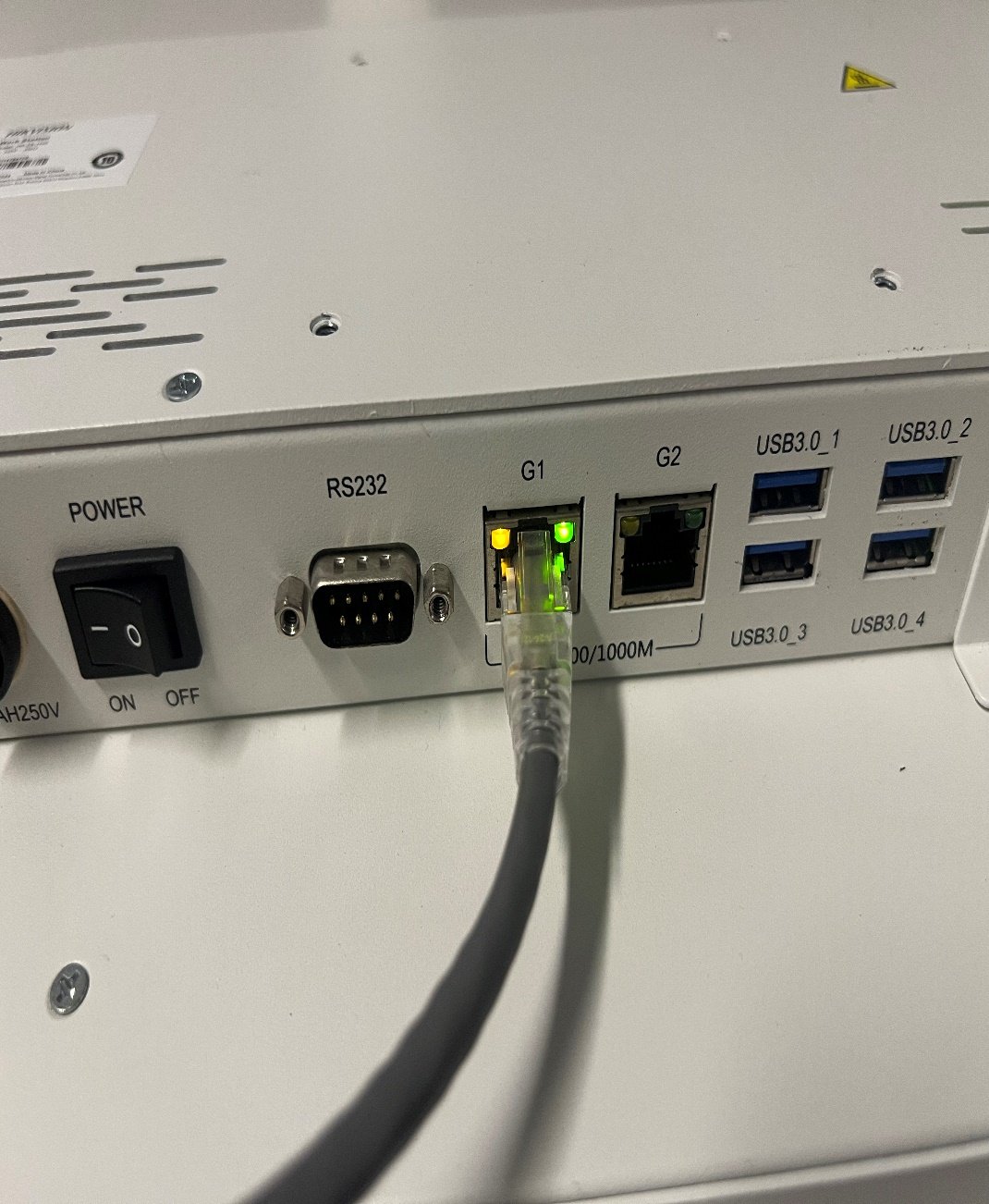

  1. 01แลน Gigabit 2 พอร์ต แยกเครือข่ายระบบเพลิงออกจากเครือข่ายภายนอก
  2. 02รวมกล้องกับระบบเพลิง เกิดเหตุ → ภาพกล้อง Hikvision / NVR ของจุดนั้นขึ้นจอ
  3. 03เก็บประวัติเหตุ ย้อนดูเหตุ + ภาพ/วิดีโอที่ผูกกับเหตุ

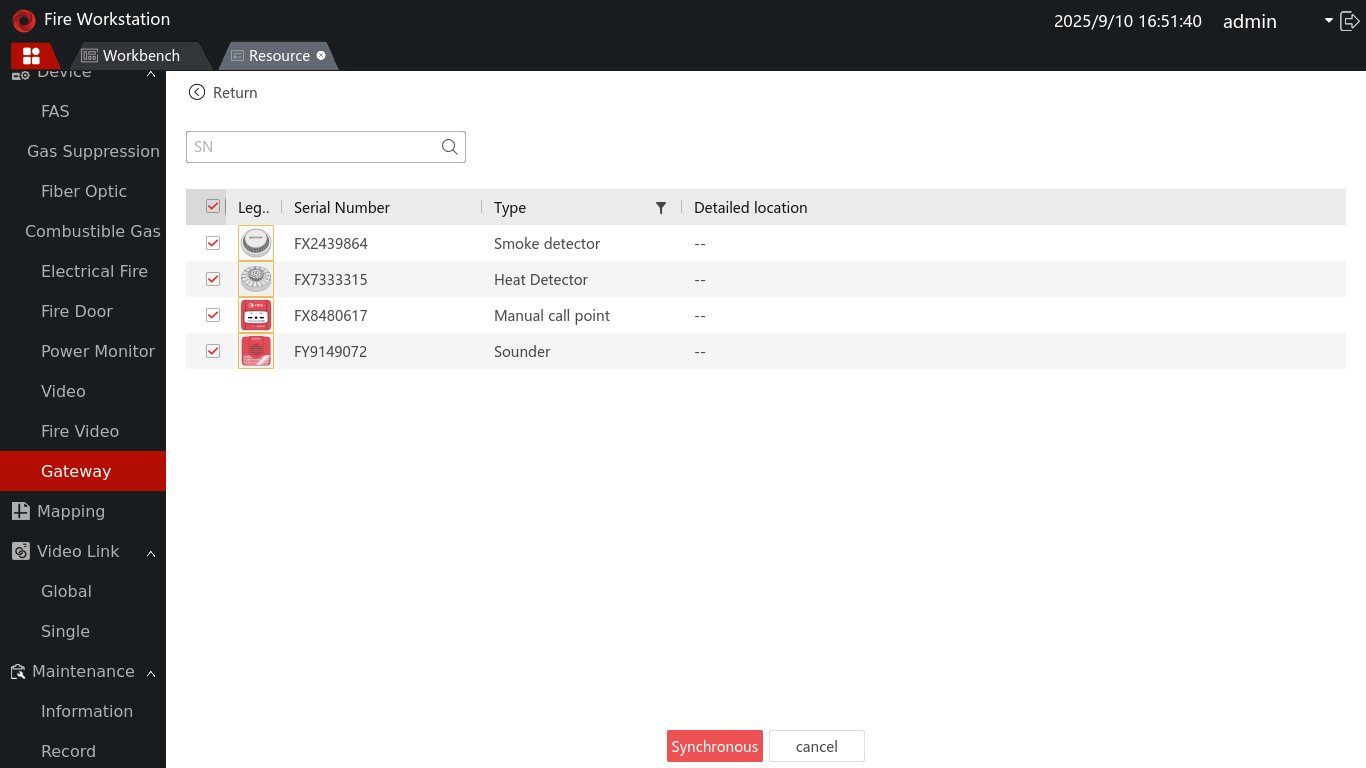

  4. 04รับ Addressable · LoRa · Fusion จอเดียวสำหรับทั้งอาคาร
ไม่มีค่าไลเซนส์ซอฟต์แวร์2× GbERS-485 ×4Win 10 / Linux
ดู Fire Workstation →สินค้า
แอปมือถือ · Hik-Connect · Hik-Protect

แจ้งเจ้าของ/ผู้ดูแล ถึงมือถือ

Hik-ConnectHikCentral Pro
  • →Standalone ตัวแม่ต่อ Wi-Fi ส่งแจ้งเตือนเข้าแอป Hik-Connect
  • →Wireless LoRa Gateway ต่ออินเทอร์เน็ต แจ้งเหตุ/สถานะเข้าแอป
  • →HikCentral Pro ใช้ร่วมกับ HikCentral Mobile สำหรับทีมอาคาร

แอปเป็นช่องทางเสริม — ยังต้องมีเสียง/แสงของระบบแจ้งเหตุในอาคารตามกฎหมาย

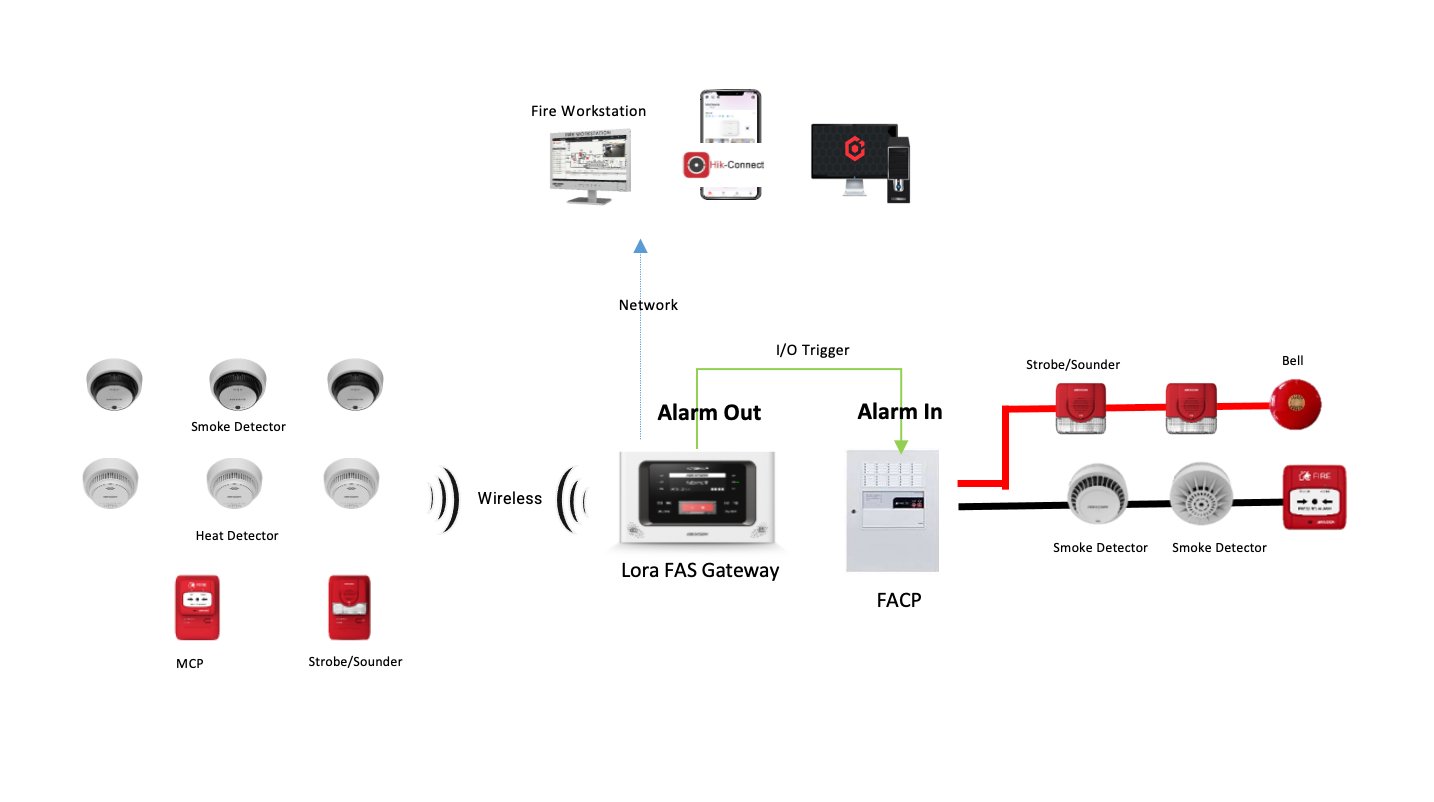

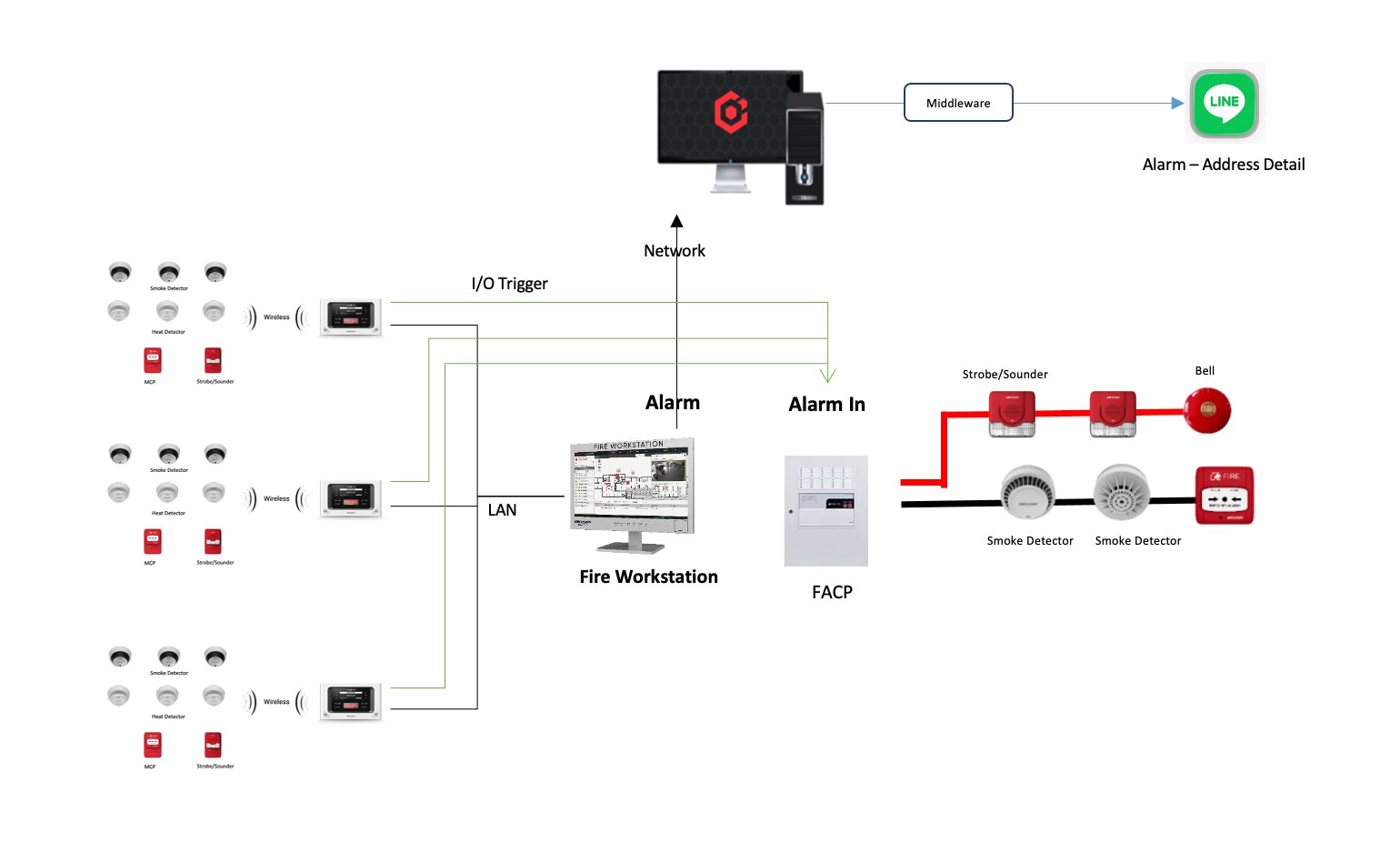

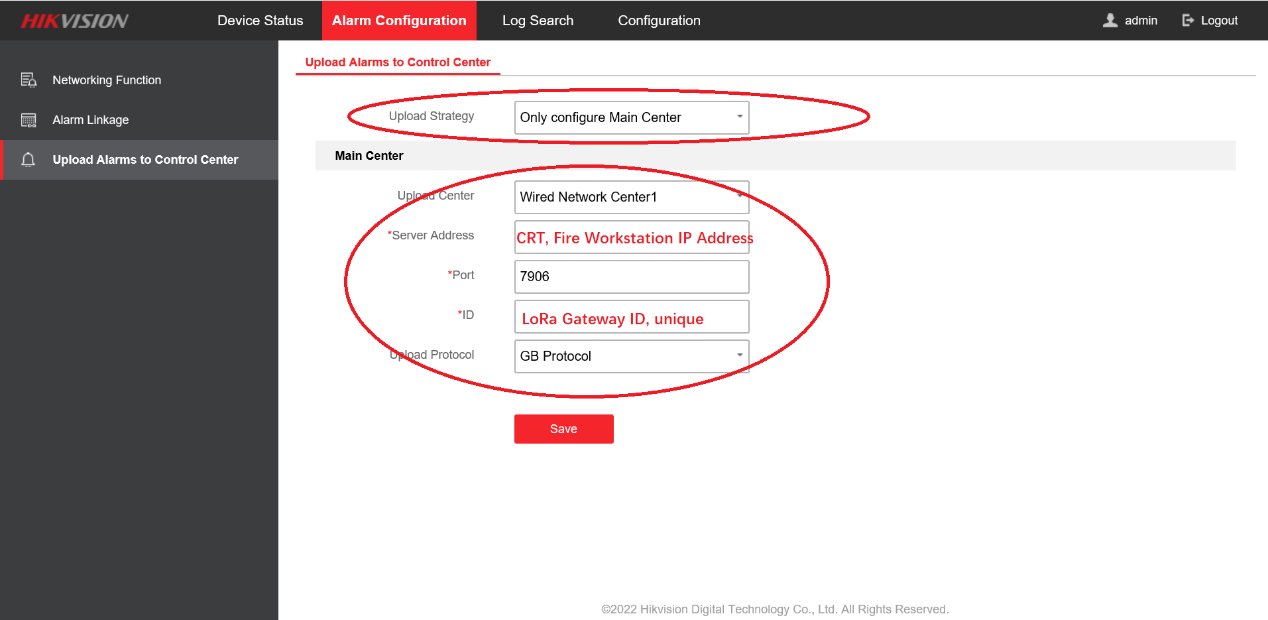

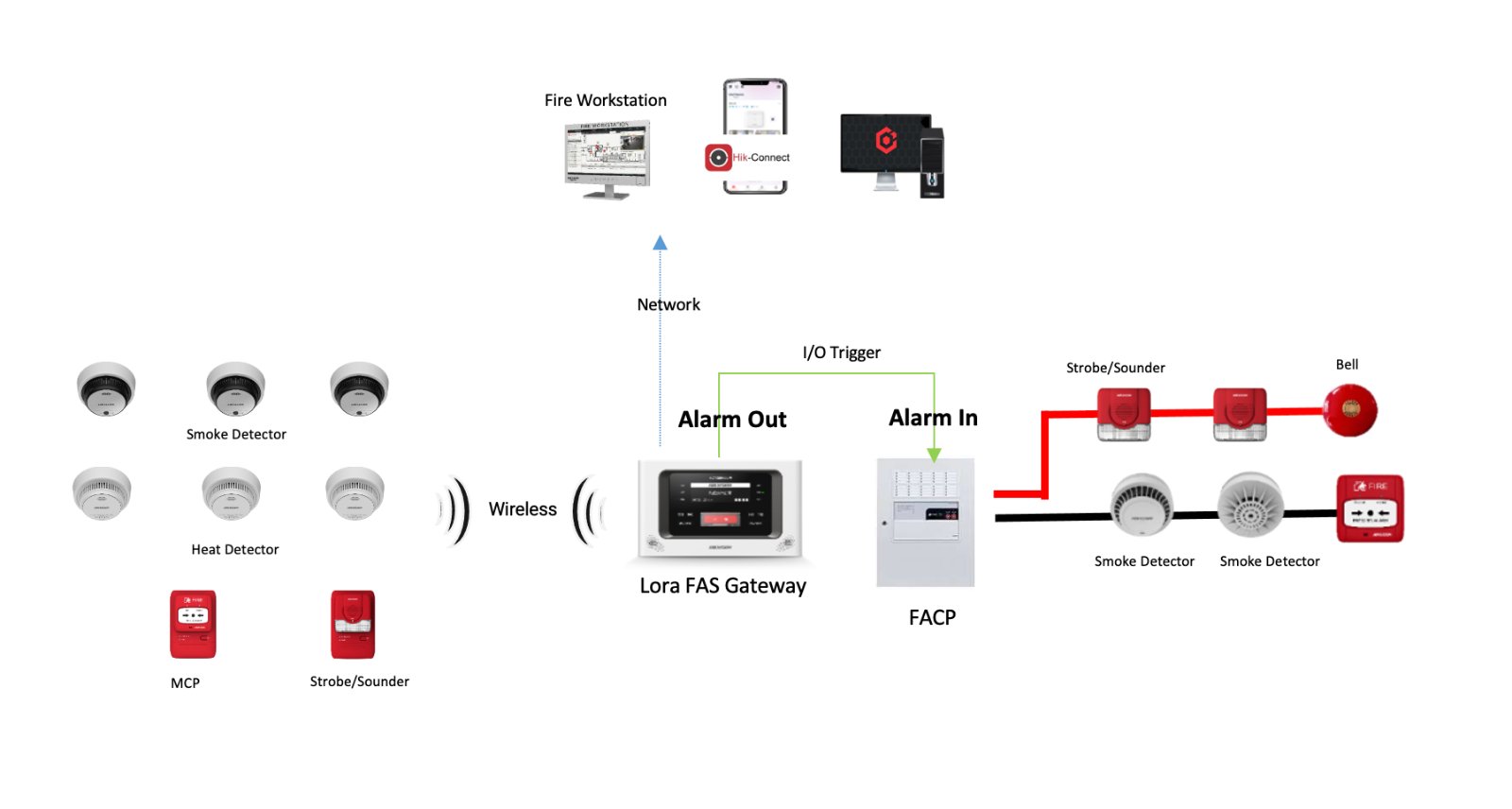

ผัง Integration: LoRa Gateway / ตู้ HF-C108 / Fusion HF-VTR344 → Fire Workstation → HikCentral Pro → ปลดล็อกประตู Access Control และประกาศ IP Speaker หลายโซน
Integration · Workstation → HikCentral Pro → Automation

เกิดเหตุ 1 จุด — ประตูปลดล็อก + ประกาศอพยพหลายจุด

  1. 01เหตุเข้า Workstation LoRa · ตู้ · กล้อง Fusion
  2. 02HCP สั่ง linkage ตามกฎที่ตั้งไว้ต่อโซน
  3. 03ประตูทางหนีไฟปลดล็อก controller สั่งกลอน
  4. 04ลำโพงเล่นไฟล์ตามโซน ชั้นเกิดเหตุ = อพยพ · ชั้นอื่น = เตรียมพร้อม
  5. 05ห้องควบคุมประกาศสด ไมค์เลือกโซน

ใช้ไฟล์เสียงประกาศที่บันทึกไว้ (MP3 / WAV) · ไลเซนส์ IP Speaker คิดต่อเครื่องเมื่อนำเข้า HikCentral Pro · เสริม ไม่แทน ระบบเสียง/แสงของระบบแจ้งเหตุ · ภาพแนวคิด ยืนยันรุ่นและไลเซนส์กับ NVK ก่อนเสนอ

หน้าจอ NVK ARC console: คิวเหตุ แผนที่สถานะไซต์ (โหมดเดโม ข้อมูลจำลอง)
หน้าจอจริง · โหมดเดโม ข้อมูลจำลอง ไม่ใช่ลูกค้าจริง
NVK ARC · Alarm Receiving Centre

มีคนรับเหตุให้ แม้อาคารไม่มีใครเฝ้า

  1. 1รับสัญญาณ + ตอบรับทุกข้อความ ตัวรับแยกจากระบบหลัก
  2. 2จัดลำดับเหตุ P1–P4 ไฟไหม้ · ขัดข้อง · ขาดการติดต่อ แยกคิวชัด
  3. 3ขั้นตอน SOP ต่อประเภทเหตุ ทุกการกดถูกบันทึก
  4. 4แผนที่ + ประวัติทุกไซต์ ย้อนดูเหตุ · รายงาน · ส่งมอบกะ

สัญญาณเข้า

LoRa Gateway HF-PG2-R ผ่านตัวแปลง SIA DC-09 (กำลังพัฒนา) · แผงที่ส่ง SIA DC-09 เช่น Hikvision AX PRO · Hik-Partner Pro (cloud) เป็นเส้นทางเสริม

ส่งต่อ

LINE OA "NVK ARC" แจ้งเจ้าของ/ผู้ดูแล · โทรตามรายชื่อใน SOP · ห้องควบคุมของลูกค้ายังใช้ Workstation / HCP ได้ตามเดิม

สถานะ: งานนำร่องของ NVK · ออกแบบตามเกณฑ์ EN 50518 (ยังไม่ได้ยื่นขอรับรอง) · สอบถามทีม NVK ก่อนเสนอเป็นบริการ

www.nvk.co.th/arc →อ่านในแท็บ Workstation
กฎหมาย · มาตรฐาน

อาคารแบบไหน ต้องมีระบบแจ้งเหตุเพลิงไหม้

สรุปย่อจากบทความกฎหมายของ NVK — อาคารหนึ่งอาจเข้าหลายแถว ให้ยึดเกณฑ์ที่เข้มที่สุด · ตรวจตัวบทก่อนอ้างในเอกสารทางการ

ประเภท / ขนาดอาคารระบบแจ้งเหตุฐานกฎหมาย
ห้องแถว · ตึกแถว · บ้านแถว · บ้านแฝด≤ 2 ชั้น ทุกคูหา · เกิน 2 ชั้น ทุกชั้นทุกคูหากฎกระทรวง ฉบับที่ 39 ข้อ 4
อาคารพื้นที่รวมเกิน 2,000 ตร.ม. · อาคารอยู่อาศัยรวม ≥ 4 หน่วย · หอพักทุกชั้นกฎกระทรวง ฉบับที่ 39 ข้อ 5
อาคารสูง — สูงตั้งแต่ 23 ม.ทุกชั้น · ไฟสำรองไม่น้อยกว่า 2 ชม.กฎกระทรวง ฉบับที่ 33 ข้อ 14, 16
อาคารขนาดใหญ่พิเศษ — ตั้งแต่ 10,000 ตร.ม.ทุกชั้นกฎกระทรวง ฉบับที่ 33 ข้อ 16
สถานประกอบกิจการที่มีลูกจ้าง · อาคาร ≥ 2 ชั้น หรือ ≥ 300 ตร.ม.ทุกชั้นกฎกระทรวงอัคคีภัย (แรงงาน) พ.ศ. 2555
โรงงานจำพวก 2 และ 3ครอบคลุมทั่วอาคารประกาศกระทรวงอุตสาหกรรม พ.ศ. 2552
โรงแรม · สถานบริการ · สถานพยาบาลกฎหมายเฉพาะกิจการซ้อนอีกชั้น ยึดเกณฑ์ที่เข้มที่สุดกฎหมายรายกิจการ

ขั้นต่ำทุกระบบ: อุปกรณ์ตรวจจับอัตโนมัติ + จุดกดแจ้งเหตุ + เสียง/แสงทั่วอาคาร · บ้านเดี่ยว หรืออาคารที่ไม่เข้าแถวใด กฎหมายไม่บังคับ — แนะนำ Standalone Smoke Alarm

ที่มา: บทความ NVK (11 ส.ค. 2569) สรุปจาก พ.ร.บ.ควบคุมอาคาร 2522 · กฎกระทรวง 33 / 39 · กฎกระทรวงแรงงาน 2555 · มาตรฐานที่แต่ละรุ่นได้รับ ดูจากใบรับรองในหน้าสินค้า

ภาคผนวก · มาตรฐาน

มาตรฐานอุปกรณ์ มอก. · NFPA · EN 54 · UL

ใช้อ่านสเปกและ TOR — รุ่นไหนได้มาตรฐานอะไร ให้ดูจาก datasheet / ใบรับรองของรุ่นนั้น

อุปกรณ์มอก.NFPAENUL
ตู้ควบคุม (FACP)มอก. 2434NFPA 72EN 54-2UL 864
หัวจับควันแบบจุดมอก. 1225NFPA 72EN 54-7UL 268
หัวจับความร้อนแบบจุดมอก. 1218NFPA 72EN 54-5UL 521

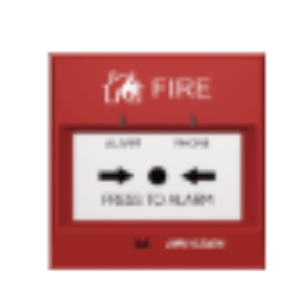

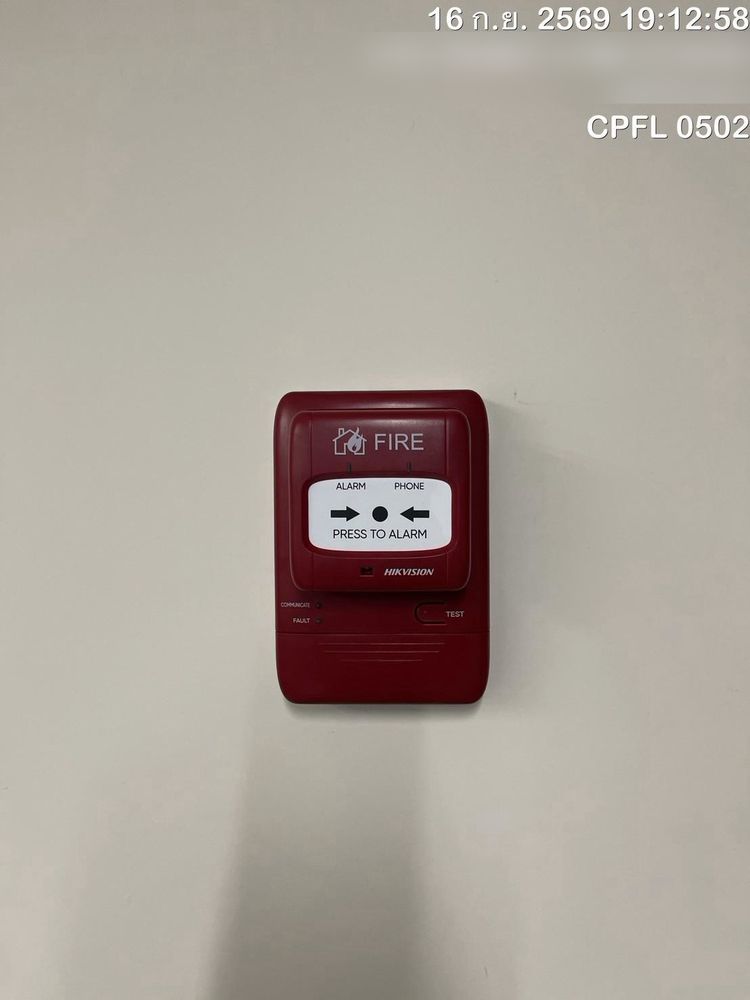

จุดกดแจ้งเหตุ (MCP)มอก. 1614NFPA 72EN 54-11UL 38

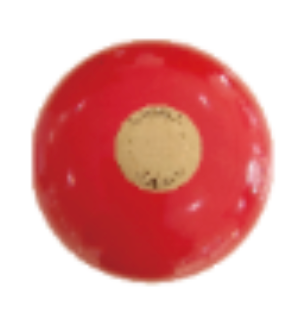

อุปกรณ์เสียง (Sounder)—NFPA 72EN 54-3UL 464
ไฟวาบ (VAD)—NFPA 72EN 54-23UL 1971
แหล่งจ่ายไฟ + แบตสำรอง—NFPA 72EN 54-4—
อุปกรณ์ไร้สาย (radio link)—NFPA 72EN 54-25—
ลำโพงระบบเสียงอพยพ—NFPA 72EN 54-24—

ลำโพง IP ในผัง PA ด้านบนเป็นระบบประกาศทั่วไป ไม่ได้อ้าง EN 54-24 · ที่มา: บทความ NVK กฎหมายและมาตรฐานระบบป้องกันอัคคีภัย · EN 54 (11 ส.ค. 2569) · เลข มอก. ตรวจฉบับปีล่าสุดกับ สมอ. ก่อนอ้างใน TOR · อ่าน EN 54 กับ NFPA 72 →

เลือกกลุ่มของคุณ

ไปต่อที่กลุ่มไหนดี

01Standalone 02Conventional 03Addressable 04Wireless LoRa 05Fusion Camera 06Workstation · HCP 07NVK ARC
Talk to NVK

ให้ทีม NVK ช่วยเลือกระบบที่เหมาะกับอาคารของคุณ

บอกประเภทอาคาร พื้นที่ และระบบเดิมที่มี — เราช่วยเลือกรุ่น ทำ BOM และหาพาร์ทเนอร์ติดตั้งให้

HIKVISION/Fire Safety/StandaloneEN 14604 · Hik-Connect

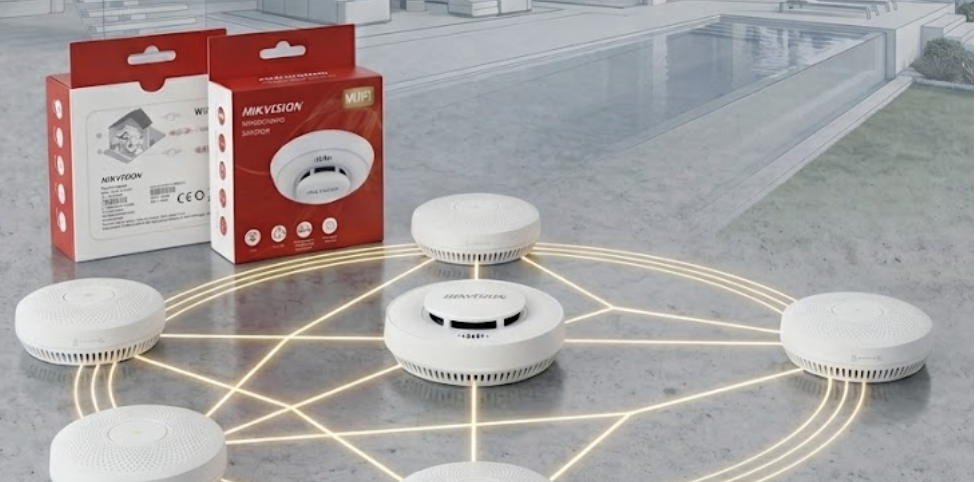

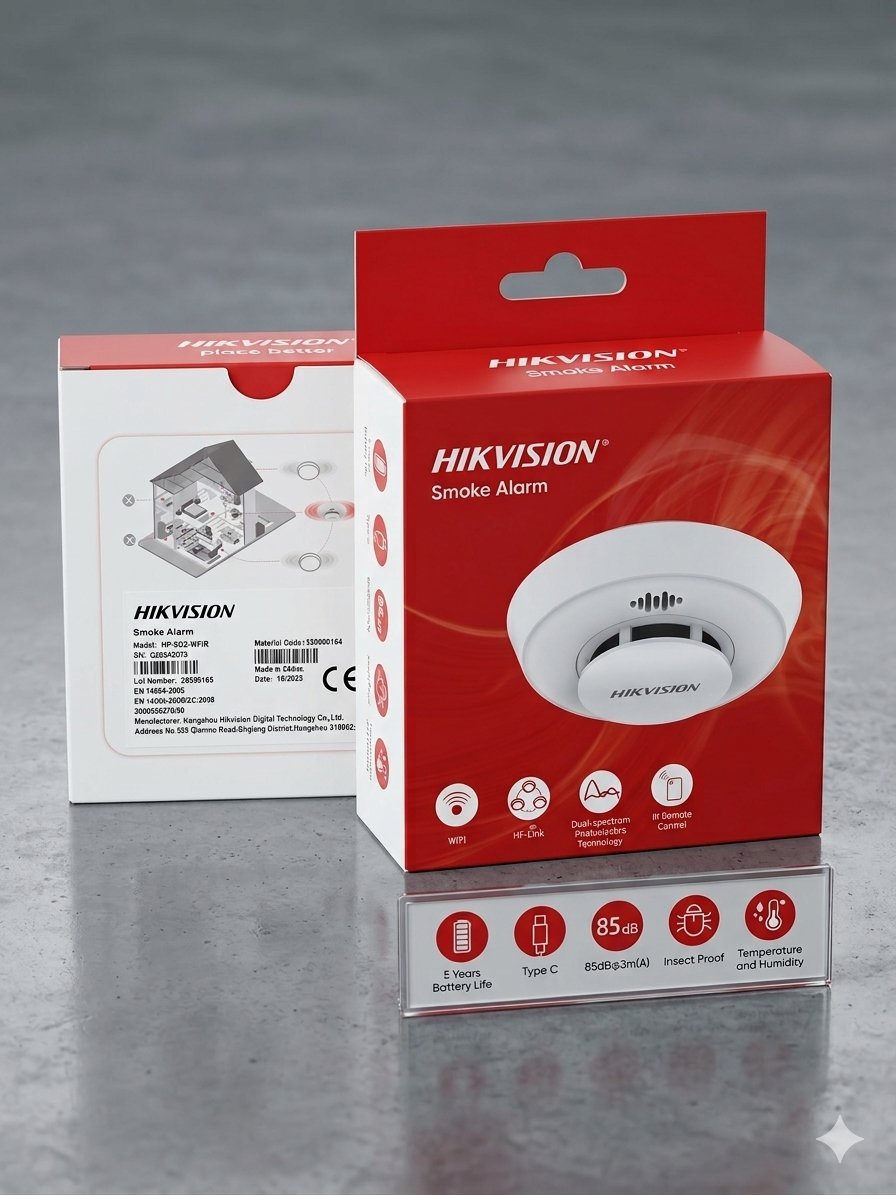

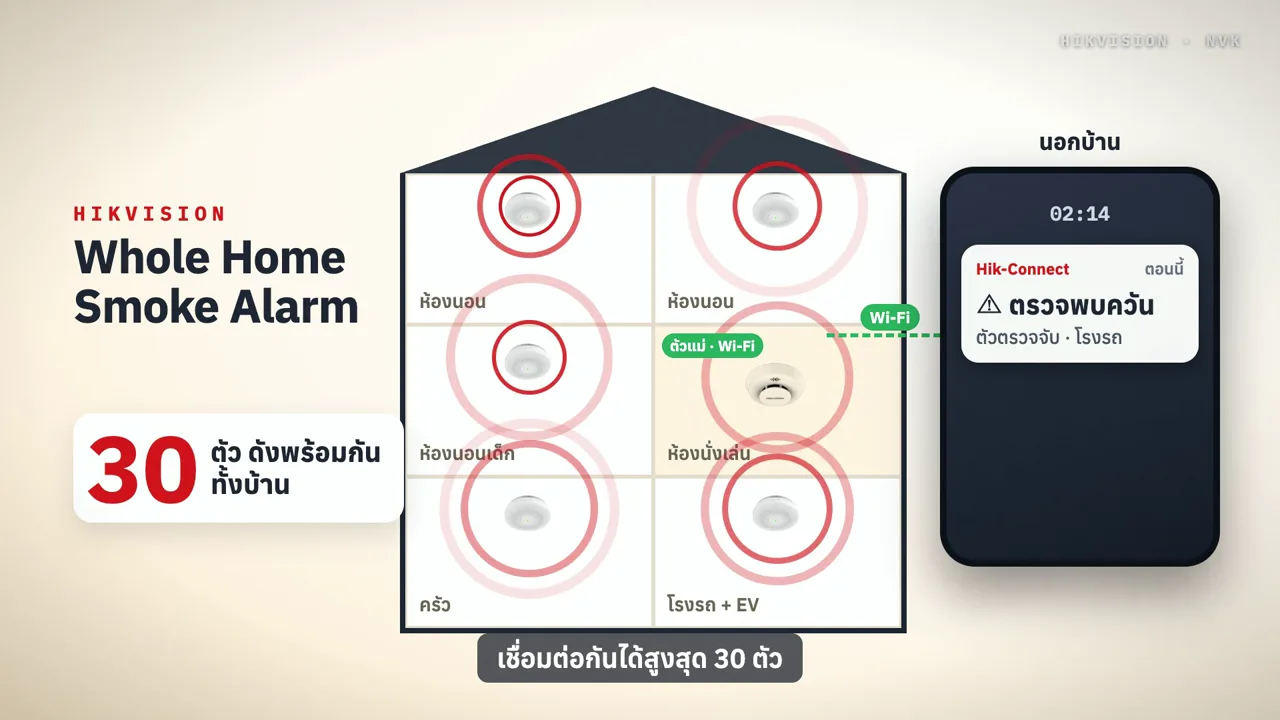

Whole Home Smoke Alarm
ตัวไหนเจอควัน ดังพร้อมกันทั้งบ้าน

ตัวแม่ HF-SG3-WF/R (ติดเพดาน) หรือ HF-PG1-WF/R (วางโต๊ะ) 1 ตัว + ตัวลูก HF-S3E-R ห้องละ 1 ตัว หรือซื้อเป็นชุด Kit 4 แบบ

  • 01
    ดังพร้อมกันทั้งบ้านต่อกันได้สูงสุด 30 ตัว · คนที่หลับอยู่ชั้นบนก็ได้ยิน
  • 02
    แจ้งเข้ามือถือตัวแม่ต่อ Wi-Fi แจ้งผ่าน Hik-Connect
  • 03
    ไม่ต้องเดินสายใส่แบต ยึดเพดาน ใช้งานได้เลย · แบตตัวแม่ 8 ปี · ตัวลูก 5 ปี

หาซื้อได้ที่ Hikvision Partner ทั่วประเทศ หรือติดต่อ NVK ทาง LINE @nvkinter

1:00

ใช้นำเสนอหน้างานได้ · กด เต็มจอ แล้วเปิดเสียง

01 — Smarter Smoke Alarm for Household

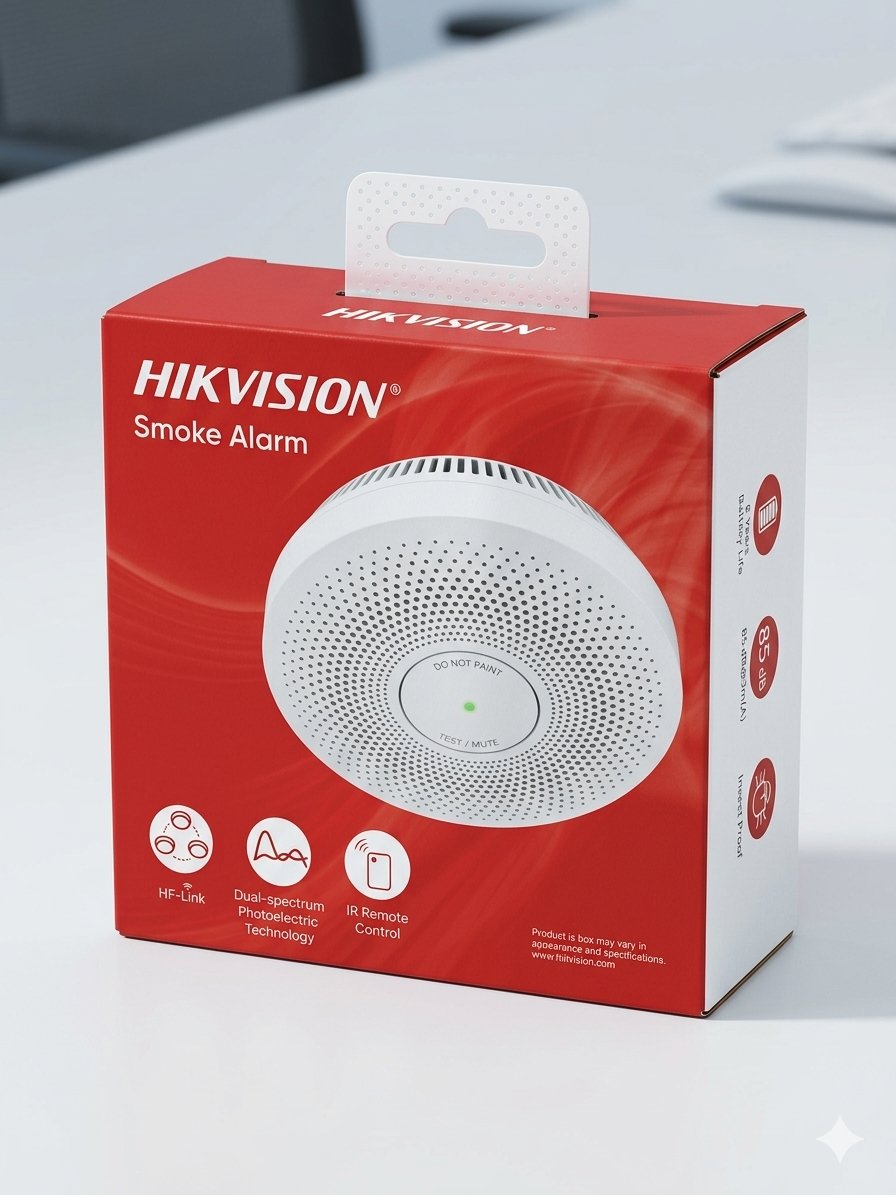

ตัวแม่ ตัวลูก รุ่นเดี่ยว ตรวจแก๊ส — ครบในตระกูลเดียว Standalone family

แถวบน = ระบบเชื่อมกัน (HF-Link 433 MHz) ตัวไหนเจอควัน ดังทุกตัว · แถวล่าง = ทำงานตัวเดียว ติดแล้วใช้ได้เลย · กดรุ่นเพื่อดูการ์ดสินค้า

รุ่นเดี่ยว · แก๊สติดแล้วใช้ได้เลย

ซื้อเป็นชุดก็ได้ — Kit 4 แบบ ตัวแม่/จอ + ตัวลูก HF-S3E-R 3 ตัว · ดูชุด Kit →

ภาพตัวเครื่อง = render จริงจาก Hikvision · HF-S2 และ HF-S2E ตัวเครื่องหน้าตาเดียวกัน · ภาพ GP110/GN110 ใช้ตัวเครื่อง GP110 · รับประกัน 2 ปีทุกรุ่น

02 — Smoke Alarm 5 รุ่น

เลือกจากแบตเตอรี่ และต้องเชื่อมกันไหม Compare models

ถามลูกค้า 2 ข้อ — อยากให้ดังพร้อมกันทั้งบ้านไหม และอยากรู้บนมือถือไหม แล้วเลือกจากตารางนี้

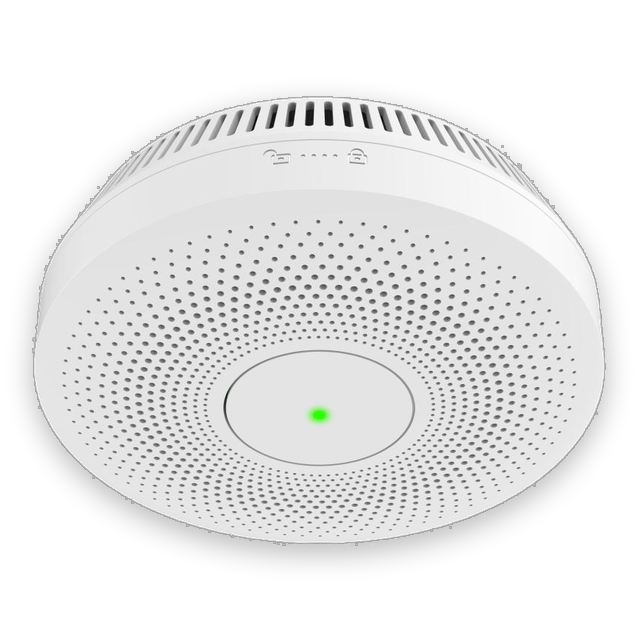

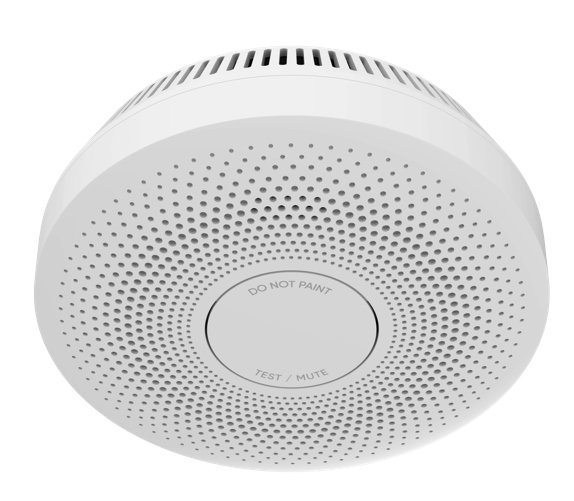

หลายห้อง · หลายชั้นตัวแม่ HF-SG3-WF/R + ตัวลูก HF-S3E-R ห้องละ 1
ห้องเดียว อยากรู้บนมือถือHF-S3-WF ต่อ Wi-Fi ได้เลย ไม่ต้องมีตัวแม่

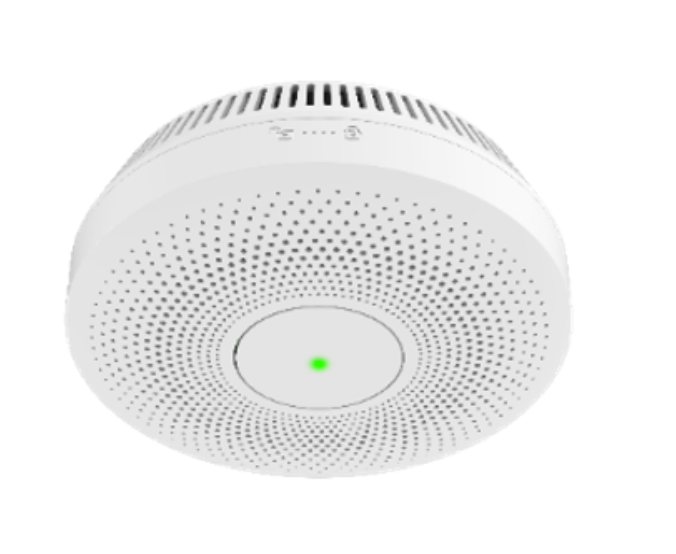

ห้องเช่า · คอนโด ไม่อยากเปลี่ยนแบตHF-S3E แบต 10 ปี ติดแล้วลืม
มีกล้องหรือจอ Intercom อยู่แล้วHF-S2 มีช่อง I/O ออก 1 ช่อง ต่อระบบอื่นได้

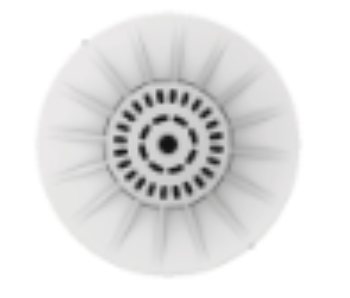

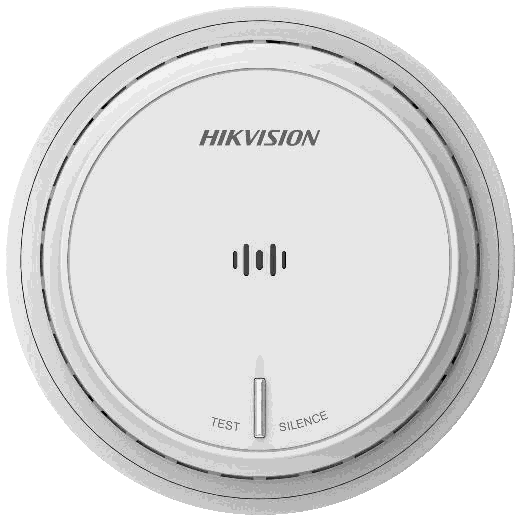

HF-S2 Smoke AlarmHF-S2 · S2Eรุ่นประหยัด HF-S3E Smoke AlarmHF-S3Eติดแล้วลืม HF-S3E-R ตัวลูกHF-S3E-Rตัวลูก HF-SG3-WF/R ตัวแม่HF-SG3-WF/Rตัวแม่ HF-S3-WF Smoke Alarm Wi-FiHF-S3-WFWi-Fi ตัวเดียว
แบตเตอรี่AA × 2 · 3 ปีCR123A · 10 ปีCR123A · 5 ปี8 ปี หรือ USB-C 5 V2 ปี
เชื่อมกัน (HF-Link)—ใช้เดี่ยว✓ ≤ 30 ตัว✓ ≤ 30 ตัว—
แจ้งมือถือ——ผ่านตัวแม่✓ Hik-Connect✓ Hik-Connect
เซนเซอร์PhotoelectricDual-lightDual-lightMultispectralMultispectral
ต่ออุปกรณ์อื่นS2: I/O out 1 ช่อง
S2E: ไม่มี
————
EN 14604 ทุกรุ่น≥ 85 dB ที่ 3 ม. ทุกรุ่นปุ่ม Test · Silence ในตัวรับประกัน 2 ปี ทุกรุ่น

ที่มา: datasheet HF-S2 V2.0 · HF-S2E · HF-S3E (09/2024) · HF-S3E-R (03/2025) · HF-SG3-WF/R · HF-S3-WF (08/2025) · อายุแบตเป็นค่าตามทฤษฎีของผู้ผลิต ใช้งานจริงขึ้นกับสภาพแวดล้อม · ตัวแม่รุ่นวางโต๊ะ HF-PG1-WF/R เสียบปลั๊ก ไม่มีหัวตรวจควันในตัว ใช้แอป Hik-Protect (ตาม datasheet PG1)

03 — ตรวจแก๊สรั่ว · HF-GP110

แก๊สรั่ว — ตัดวาล์ว เปิดพัดลม Gas leak alarm

สำหรับครัวบ้าน ครัวร้านอาหาร และห้องเก็บถังแก๊ส LPG — เครื่องดังเมื่อแก๊สถึงระดับเตือน แล้วสั่งวาล์วตัดแก๊สและพัดลมดูดอากาศผ่านช่องออก 2 ช่อง

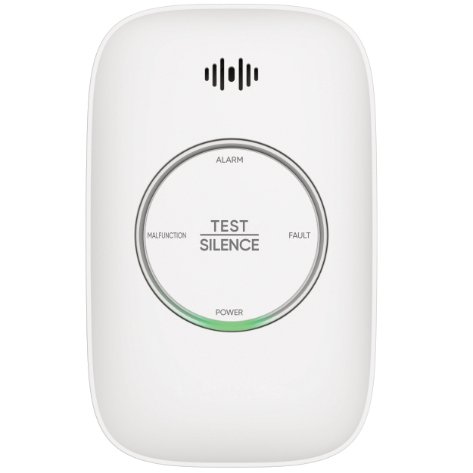

HF-GP110 LPG Gas Leak AlarmHF-GP110ติดต่ำใกล้พื้น
VALVE OUTโซลินอยด์วาล์วตัดท่อแก๊ส
FAN OUTพัดลมดูดอากาศระบายแก๊สออก
  1. ตรวจ LPG (โพรเพน) เตือนที่ 10 % LEL · เซนเซอร์ Catalytic
  2. เสียงเตือน 70–115 dB ที่ 1 ม.
  3. สั่งวาล์ว 1 ช่อง + พัดลม 1 ช่อง — วาล์วและพัดลมจัดหาแยก
  4. เสียบไฟบ้าน 220 V · ใช้ในอาคาร IP30
  5. เก็บประวัติเหตุและขัดข้อง · มีปุ่ม Test
HF-GN110 Natural Gas Leak Alarm
HF-GN110 รุ่นก๊าซธรรมชาติ (CH₄) · เตือนที่ 8 % LEL · ช่องวาล์ว/พัดลมเหมือนกัน · ก๊าซเบากว่าอากาศ ติดสูงใกล้เพดาน

LPG หนักกว่าอากาศ จึงติดต่ำใกล้พื้น (ระยะตามคู่มือ) · ยืนยันสเปกช่องออกกับทีม NVK ก่อนเลือกวาล์ว/พัดลม · ดูเดโม HF-GP110 →
ที่มา: datasheet HF-GP110 · HF-GN110 (07/2025) · มาตรฐาน GB 15322.2-2019

04 — ทำงานและติดตั้ง

ติดเพดาน จับคู่ แจ้งมือถือ — ไม่เดินสายสักเส้น How it works

ตัวแม่ 1 ตัวต่อบ้าน (HF-SG3-WF/R ติดเพดาน หรือ HF-PG1-WF/R วางโต๊ะ) ต่อ Wi-Fi 2.4 GHz · ตัวลูก HF-S3E-R ห้องละ 1 ตัว เชื่อมกันด้วยวิทยุ 433 MHz (HF-Link) — ตัวไหนเจอควัน ดังทุกตัว คนชั้นบนได้ยินพร้อมกัน แล้วแอปแจ้งเข้ามือถือ

ผังบ้าน 2 ชั้น: ตัวแม่ HF-SG3-WF/R และตัวลูก HF-S3E-R ห้องละ 1 ตัว เชื่อมกันด้วย 433 MHz ตัวไหนเจอควันดังทุกตัว ตัวแม่ต่อ Wi-Fi ส่งแจ้งเตือนเข้าแอป Hik-Connect บนมือถือ
บ้าน = ภาพประกอบ 3D (Hikvision) · ตัวเครื่อง = render จริง · หน้าจอแอปเป็นตัวอย่าง
  1. วางตัวแม่ห้องนั่งเล่น ต่อ Wi-Fi บ้านผ่านแอป

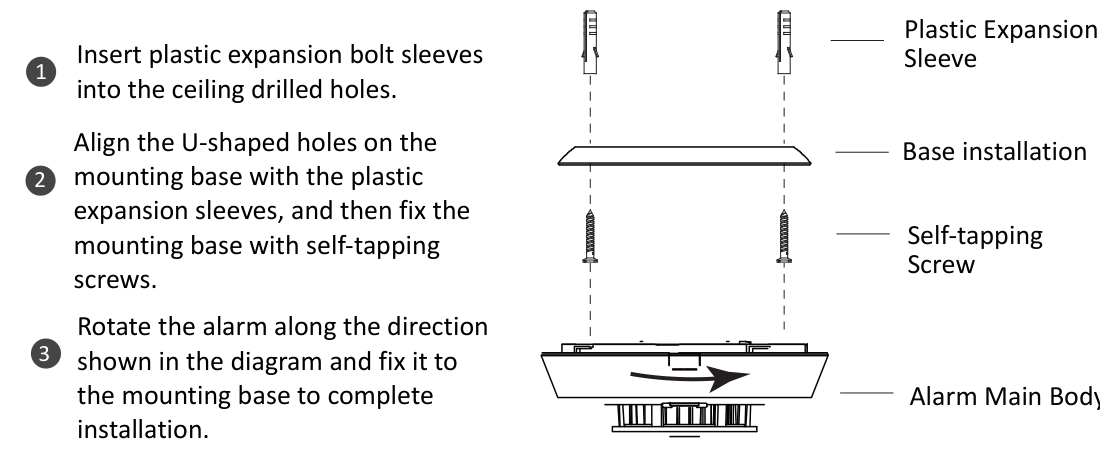

  2. ติดตัวลูกห้องละ 1ห้องนอน + โถงบันได กลางเพดาน ห่างผนัง/มุม ≥ 30 ซม. เลี่ยงหน้าแอร์/พัดลม
  3. กด Test ดังทุกตัวกดที่ตัวลูก ทุกตัวต้องดังพร้อมกัน และแอปขึ้นแจ้งเตือน
  4. เช็กทุก 6 เดือนกด Test เป่าฝุ่น · แอปแจ้งแบตอ่อน/ห้องควันสกปรกเอง
30ตัวต่อกลุ่ม
8ปีแบตตัวแม่ · ตัวลูก 5 ปี
≥85dBทุกเครื่อง
  • ปิดเสียงได้จากปุ่มที่ตัวเครื่องหรือแอป · EN 14604 · Dual-light ลดเตือนผิดจากไอน้ำ
  • ห้ามติดหัวควันในครัวโดยตรง — ใช้ HF-GP110 ตรวจแก๊สแทน
  • คอนโด/ห้องเช่า ใช้ HF-S3E แบต 10 ปีห้องละตัวได้ · ตึกแถวต้องมีทุกคูหา
▶ ดูวิดีโอวิธีตั้งค่าและจับคู่ (วิธีใหม่)

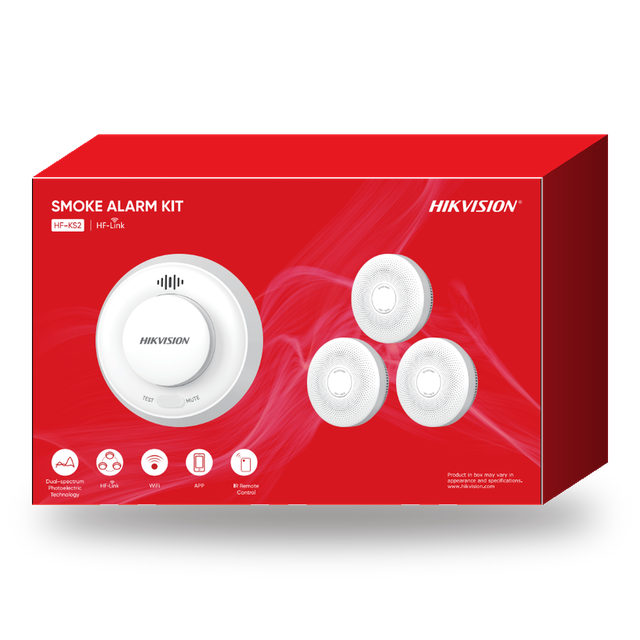

ซื้อเป็นชุด Kit — 4 แบบ

ทุกชุดมีตัวลูก HF-S3E-R 3 ตัว · เพิ่มตัวลูกภายหลังได้ถึง 30 ตัวต่อกลุ่ม · ดูสต๊อกและราคาที่การ์ดสินค้า

ที่มา: datasheet HF-S3E-R (03/2025) · HF-SG3-WF/R (08/2025) · HF-PG1 · HF-PR1 (07/2026) · HF-KS3 (09/2026) · HF-KS4-WF (08/2026) · คู่มือติดตั้งภาษาไทย NVK

05 — วิดีโอ + คู่มือภาษาไทย

ตั้งค่าและจับคู่ทีละขั้น Setup video & Thai quick guide

ตั้งค่าตัวแม่เข้าแอป · จับคู่ตัวลูกแบบใหม่ (ค้างตัวแม่ → ค้างตัวลูก → กดสั้นที่ตัวลูก) · ทดสอบและอ่านไฟสถานะ · ทดสอบกับเครื่องจริงโดยทีมเทคนิค NVK

06 — วีดีโอ

ดูการทำงานจริง Videos

ตั้งค่า สาธิต และรีวิวการใช้งานจริง

คลิปเต็ม

แนะนำ Hikvision Whole Home Smoke Alarm▶
แนะนำ Hikvision Whole Home Smoke Alarm
YouTubeOverview

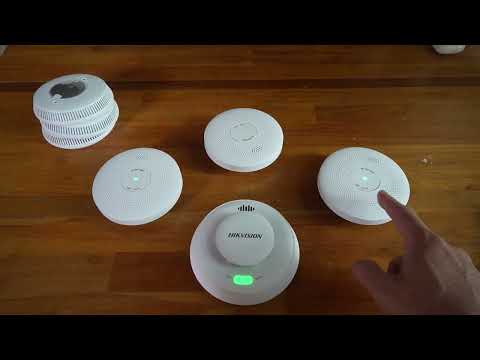

วิธีตั้งค่าและจับคู่ HF-SG3-WF/R + HF-S3E-R (วิธีใหม่)▶
วิธีตั้งค่าและจับคู่ HF-SG3-WF/R + HF-S3E-R (วิธีใหม่)
YouTubeSetup
Demo Smoke Alarm ชุดใหญ่สุด 30 ตัว▶
Demo Smoke Alarm ชุดใหญ่สุด 30 ตัว
YouTubeDemo
Smoke Alarm แจ้งเตือนทั้งบ้าน และผ่าน Hik-Connect▶
Smoke Alarm แจ้งเตือนทั้งบ้าน และผ่าน Hik-Connect
YouTubeApp
Whole Home Smoke Alarm System▶
Whole Home Smoke Alarm System
YouTubeOverview

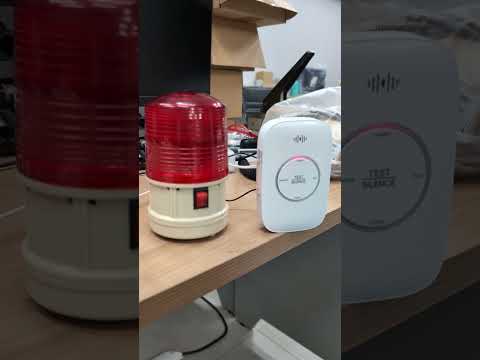

HF-GP110 Gas Leak Detection Alarm Demo▶
HF-GP110 Gas Leak Detection Alarm Demo
YouTubeGas
Hikvision Smoke & Gas Detector Standalone Series▶
Hikvision Smoke & Gas Detector Standalone Series
YouTubeRange
07 — รายการสินค้า

Smoke & Gas Alarm สำหรับบ้าน Products

16 รุ่น · ราคาตั้งผู้ผลิต (MSRP) ไม่รวม VAT 7% · สต๊อกอัปเดตจากระบบ

ชุด Kit · ซื้อทั้งชุด

4 SKUตัวแม่/จอ + ตัวลูก HF-S3E-R 3 ตัว
HF-KS1-WF/R
HF-KS1-WF/RKit

ชุดตัวแม่วางโต๊ะ + ตัวลูก 3

HF-PG1-WF/R 1 + HF-S3E-R 3
ตัวแม่เสียบปลั๊ก วางโต๊ะ · แจ้งเข้ามือถือ
เพิ่มตัวลูกได้ถึง 30 ตัวต่อกลุ่ม
รับประกัน 2 ปีขอ Datasheet →
HF-KS2-WF/R
HF-KS2-WF/RKit

ชุดตัวแม่ Wi-Fi + ตัวลูก 3

HF-SG3-WF/R 1 + HF-S3E-R 3
แจ้งเข้ามือถือ · เพิ่มตัวลูกได้ถึง 30
รับประกัน 2 ปีขอ Datasheet →
HF-KS3-R
HF-KS3-RKit

ชุดจอ E-ink + ตัวลูก 3

HF-PR1-R 1 + HF-S3E-R 3
ไม่ต่อ Wi-Fi — ไม่แจ้งเข้ามือถือ
ดูสถานะ · กดทดสอบ/เงียบ ที่จอติดผนัง
รับประกัน 2 ปีDatasheet →
HF-KS4-WF/R
HF-KS4-WF/RKit

ชุดตัวแม่ + จอ E-ink + ตัวลูก 3

HF-PG1-WF/R 1 + HF-PR1-R 1 + HF-S3E-R 3
แจ้งเข้ามือถือ + จอดูสถานะในบ้าน
เพิ่มตัวลูกได้ถึง 30 ตัวต่อกลุ่ม
รับประกัน 2 ปีDatasheet →

ตัวแม่ + ตัวลูก · ดังพร้อมกันทั้งบ้าน

5 SKUตัวแม่ 1 + ตัวลูกห้องละ 1 · สูงสุด 30 ตัวต่อกลุ่ม
HF-SG3-WF/R
HF-SG3-WF/Rตัวแม่

Smoke Alarm · ตัวแม่ Wi-Fi

ติดเพดาน 1 ตัวต่อบ้าน — ต่อ Wi-Fi แจ้งเข้ามือถือ
มีหัวตรวจควันในตัว · ≥85 dB
รวมตัวลูกได้สูงสุด 30 ตัว (433 MHz)
แจ้งเตือนเข้าแอป Hik-Connect
รับประกัน 2 ปีDatasheet →
HF-PG1-WF/R
HF-PG1-WF/Rตัวแม่

Gateway ตัวแม่ · วางโต๊ะ

เสียบปลั๊ก วางโต๊ะ — ต่อ Wi-Fi แจ้งเข้ามือถือ
รวมตัวลูกได้สูงสุด 30 ตัว (HF-Link 433 MHz)
ไฟสถานะ 4 สี · ไม่มีหัวตรวจควันในตัว
ไฟ DC 5 V · หนา 15 มม. · แอป Hik-Protect
รับประกัน 2 ปีDatasheet →
HF-S3E-R
HF-S3E-Rตัวลูก

Smoke Alarm · ตัวลูก

ห้องละ 1 ตัว — ตัวไหนเจอควัน ดังทุกตัว
แบตในตัว 5 ปี ไม่ต้องเดินสาย
เสียง ≥85 dB · EN 14604
จับคู่กับตัวแม่ได้
รับประกัน 2 ปีDatasheet →
HF-SH1-R
HF-SH1-Rตัวลูก

Smoke + Heat Alarm · ตัวลูก

จับทั้งควันและความร้อนในตัวเดียว
ความร้อน: เกิน 64 °C หรือขึ้นเร็วเกิน 10 °C/นาที
แบต CR123A × 2 · อายุตามทฤษฎี 10 ปี
เสียง ≥85 dB · EN 14604
รับประกัน 2 ปีDatasheet →

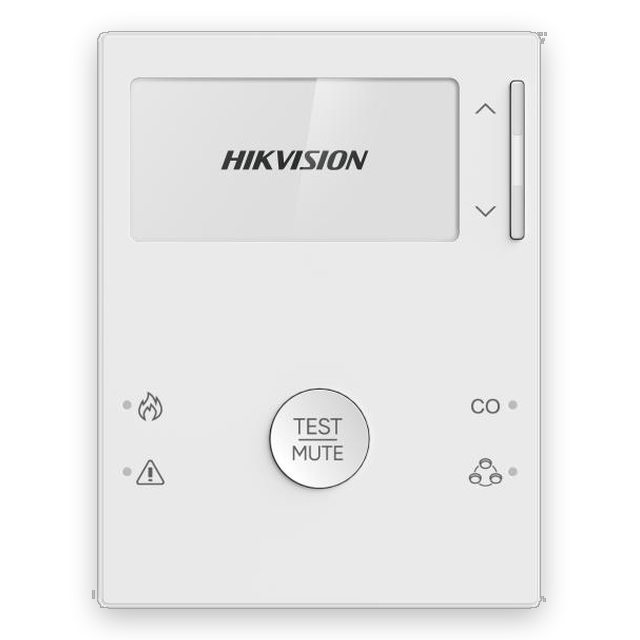

HF-PR1-R
HF-PR1-Rจอ

จอ E-ink ดูสถานะ · ติดผนัง

ดูสถานะทั้งกลุ่ม กดทดสอบ/เงียบจากจุดเดียว
จอ E-ink · ฐานแม่เหล็ก ติดผนัง
แบต AA × 2 · สแตนด์บายสูงสุด 2 ปี
ไม่ใช่ตัวแม่ — ใส่เพิ่มในกลุ่มภายหลังได้
รับประกัน 2 ปีDatasheet →

รุ่นเดี่ยว · ทำงานตัวเดียว

4 SKUติดได้เลย ไม่ต้องมีตัวแม่
HF-S3E
HF-S3E10 ปี

Smoke Alarm · แบต 10 ปี

ติดแล้วลืม — ทำงานตัวเดียว
แบต 10 ปี · ≥85 dB
EN 14604
รับประกัน 2 ปีDatasheet →
HF-S3-WF
HF-S3-WFWi-Fi

Smoke Alarm · Wi-Fi ตัวเดียว

ห้องเดียว แจ้งมือถือ — ไม่ต้องมีตัวแม่
ไม่ดังพร้อมตัวอื่น (ไม่ Interlink)
EN 14604
รับประกัน 2 ปีDatasheet →
HF-S2
HF-S2I/O

Smoke Alarm · มี I/O

ต่อกล้อง / ระบบอื่นผ่าน I/O 1 ช่อง
แบต AA × 2 อายุ 3 ปี หาซื้อง่าย
รับประกัน 2 ปีDatasheet →
HF-S2E
HF-S2EEco

Smoke Alarm · รุ่นประหยัด

รุ่นเริ่มต้น ราคาประหยัด
แบต AA × 2 อายุ 3 ปี
รับประกัน 2 ปีDatasheet →

ตรวจแก๊สรั่ว · CO

3 SKULPG · ก๊าซธรรมชาติ · คาร์บอนมอนอกไซด์
HF-GP110
HF-GP110LPG

LPG Gas Leak Alarm

ครัว — ติดต่ำใกล้พื้น
สั่งพัดลม + ปิดวาล์วแก๊สอัตโนมัติ
เสียบไฟบ้าน 220 V · เตือนที่ 10 % LEL
รับประกัน 2 ปีDatasheet →
HF-GN110
HF-GN110NG

Natural Gas Leak Alarm

ก๊าซธรรมชาติ — ติดสูงใกล้เพดาน
เตือนที่ 8 % LEL · เสียง 70–115 dB
สั่งวาล์ว + พัดลม ได้เหมือน HF-GP110
รับประกัน 2 ปีDatasheet →
HF-GM100
HF-GM100CO

Carbon Monoxide Alarm

ห้องนอน · โรงรถ · ห้องที่มีเครื่องเผาไหม้
เซนเซอร์ไฟฟ้าเคมี · ≥85 dB ที่ 3 ม.
แบต AA × 2 อายุ 5 ปี · EN 50291-1
รับประกัน 2 ปีDatasheet →
Home · Condo · Apartment

อยากได้ชุดสำหรับบ้านหรือโครงการคอนโด?

NVK ช่วยคำนวณจำนวนตัวแม่ / ตัวลูกตามผังห้อง และจัดชุดสำหรับโครงการที่อยู่อาศัย

Fire Safety · Conventional FASEN 54 · TÜV Rheinlandใหม่ · แอป Hik-Protect

Conventional Fire Alarm System
ตู้โซน EN 54 · รองรับ 4 และ 8 โซน

ตู้ HF-C104 / HF-C108 สาย 2 เส้น สำหรับอาคารเล็ก–กลาง โรงงาน หอพัก · ต่อแอป Hik-Protect ผ่าน LAN / Wi-Fi · ตู้แม่ 1 + ตู้ลูกสูงสุด 5 ตู้

EN54
ตู้และอุปกรณ์ตรวจจับ
32
หัวตรวจจับต่อโซน
500m
ระยะสายโซน
1+5
Master + Slave
Fire Alarm System · 3 แบบ

ระบบแจ้งเหตุ 3 แบบ — ต่างกันที่รู้ได้ละเอียดแค่ไหน

สามแบบผสมกันได้ และขึ้นจอ Fire Workstation เดียวกัน · ที่มา: datasheet HF-C108 (04/2025) · HF-A10 · HF-PG2-R

Conventional · HF-C104 / HF-C108

ตู้โซน EN 54 — รองรับ 4 และ 8 โซน

ต่อแอปได้ ขยายได้ 5 ตู้ · HF-C104 กับ HF-C108 สเปกเหมือนกัน ต่างแค่จำนวนโซน

ตู้ควบคุม HF-C108 8 โซน
  1. 1
    ตู้ผ่าน EN 54-2 · EN 54-4TÜV Rheinland (NB 1008)
  2. 2
    4 / 8 โซน · 32 จุดต่อโซนHF-C104 = 128 จุด · HF-C108 = 256 จุด · สาย 2 เส้น 2×1.5 mm² ยาวได้ 500 ม.
  3. 3
    กระดิ่ง 2 วงจร · รีเลย์ Fire 1 · Fault 1รับสัญญาณเข้า AUX 4 ช่อง
  4. 4
    LAN / Wi-Fi → แอป Hik-Protectเฟิร์มแวร์ V1.1.0 build 260822 ขึ้นไป
  5. 5
    Master 1 + Slave สูงสุด 5 ตู้ ผ่าน RS-485สำหรับอาคารหลายหลัง

ที่มา: datasheet HF-C108 (04/2025) · คู่มือตู้ (Master/Slave · AUX) · ใบรับรอง TÜV 1008-CPR-MC 69268350 · ผังวาดโดย NVK

Conventional · ครอบครัวสินค้า

ตู้ + อุปกรณ์ 5 ชนิด — รองรับ 4 และ 8 โซน

HF-C104 · C108 ตู้ควบคุม
HF-C104 · C108
ตู้ควบคุม
  • 4 / 8 โซน · 32 จุดต่อโซน
  • กระดิ่ง 2 วงจร · RS-485

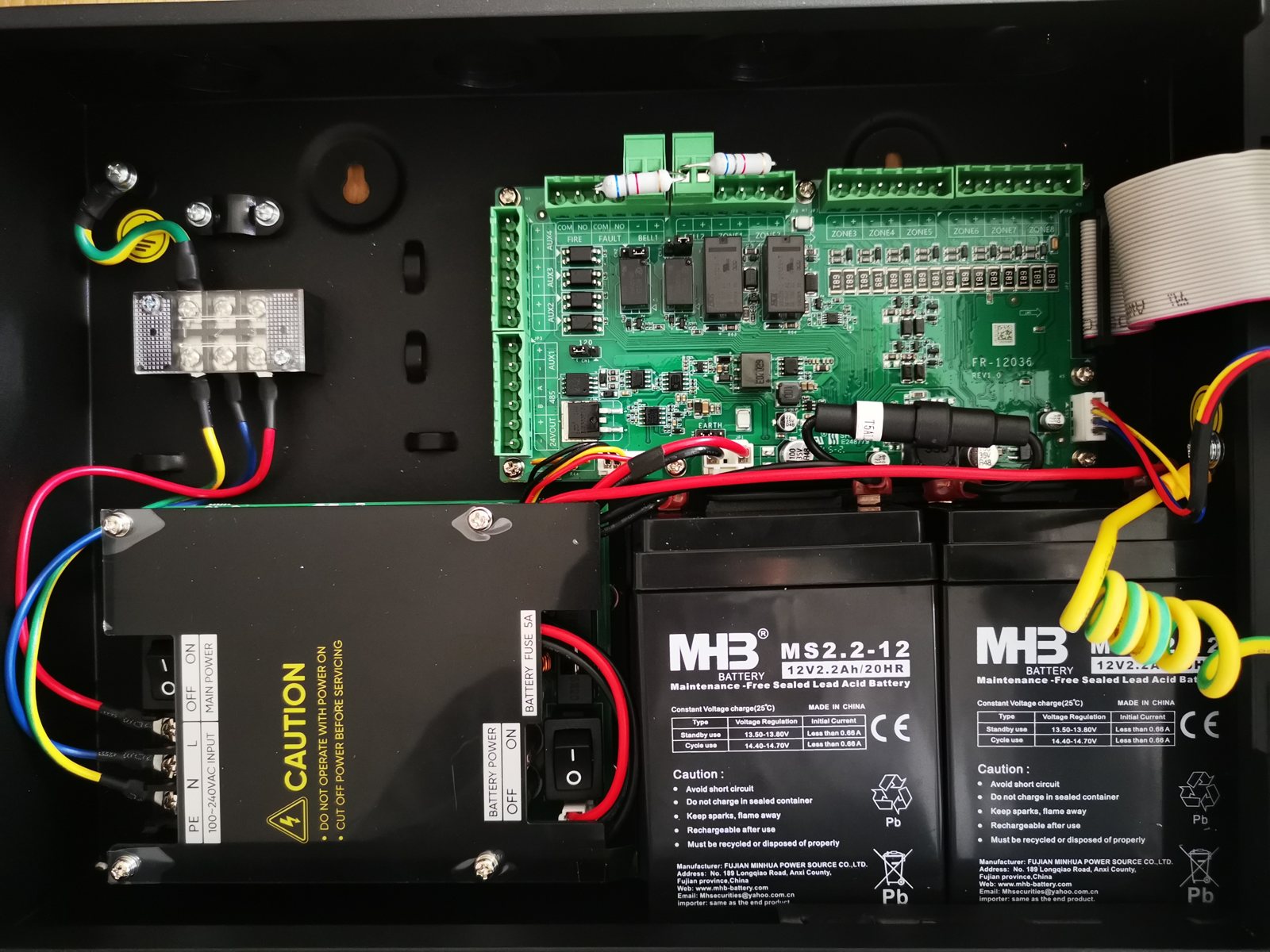

  • แบตสำรอง 12 V 2.2 Ah ×2
EN 54-2 · 54-4
HF-CS1 หัวจับควัน
HF-CS1
หัวจับควัน
  • Photoelectric
  • ไฟยืนยันเห็นได้รอบ 360°
  • ทนฝุ่น ความชื้น สัญญาณรบกวน
EN 54-7
HF-CH1 หัวจับความร้อน
HF-CH1
หัวจับความร้อน
  • เทอร์มิสเตอร์ + ชดเชยอุณหภูมิ
  • เหมาะที่ชื้น ลานจอดใต้ดิน ครัว
EN 54-5

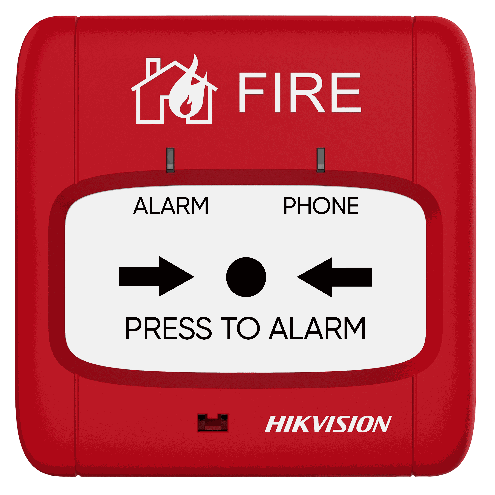

HF-CMP1 ปุ่มแจ้งเหตุ
HF-CMP1
ปุ่มแจ้งเหตุ
  • กดแล้วรีเซ็ตได้ ไม่ต้องเปลี่ยนกระจก
  • กุญแจรีเซ็ตมากับฐานทุกตัว
EN 54-11

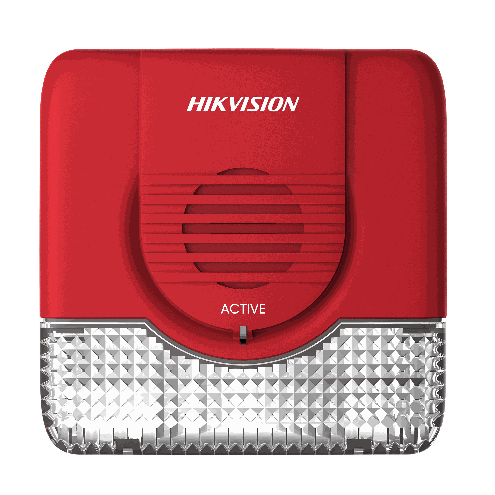

HF-CSS1 เสียง + แสง
HF-CSS1
เสียง + แสง
  • 75–100 dB
  • แสงกะพริบ 1–1.5 Hz
  • รอบเสียง 4–5 วินาที
EN 54-3 · 54-23

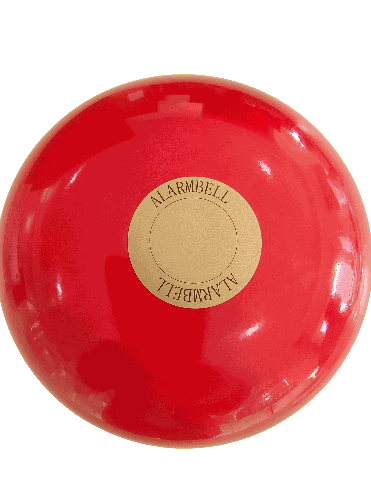

HF-CAB1 กระดิ่ง
HF-CAB1
กระดิ่ง
  • ฝาอะลูมิเนียม น้ำหนักเบา
  • DC 24 V · 75–100 dB · ติดผนัง
GB 26851 (ไม่ใช่ EN 54)

อุปกรณ์ทุกตัว: สาย 2 เส้น · DC 24 V จากตู้ · สายทนไฟ 2×1.5 mm² ยาวได้ 500 ม. · ชุดสาธิต HF-PE12 = ตู้ + อุปกรณ์ในกระเป๋าเดียว · ถ้าสเปกงานกำหนด EN 54 ทุกอุปกรณ์ ให้ใช้ HF-CSS1 แทนกระดิ่ง HF-CAB1

ที่มา: datasheet HF-C108 · CS1 · CH1 · CMP1 · CSS1 · CAB1 (04/2025) · ใบรับรอง EN 54 · ดู datasheet และราคาตั้งในรายการสินค้า ↓

Conventional · ผังอาคาร 3 มิติ

1 ชั้น = 1 โซน — สายทุกชั้นลงตู้เดียว

ไฟแดงที่ตู้บอกได้ว่าชั้นไหน ไม่บอกจุด — ถ้าต้องรู้ทีละจุด ใช้ Addressable

ผังอาคาร 4 ชั้น ระบบ Conventional: แต่ละชั้นเป็น 1 โซน สายโซนเดินจากไรเซอร์ขวาผ่านหัวจับ ไปปุ่มแจ้งเหตุ แล้วปิดปลายด้วย EOL ลงตู้ HF-C108 ชั้น 1 · สาย NAC แยกไรเซอร์ซ้ายจากตู้ขึ้นไปหาเสียง+แสง HF-CSS1 ทุกชั้น ปุ่มแจ้งเหตุอยู่ติดกับ HF-CSS1
← เลื่อนซ้าย-ขวาเพื่อดูทั้งผัง · แตะรูปเพื่อขยาย
NAC (เสียง/แสง): ตู้ → ไรเซอร์ซ้าย → HF-CSS1 ทุกชั้นสายโซน: หัวจับ → MCP → EOL
รีเลย์ Fire/Fault → ลิฟต์ · ประตู · PAสั่งลิฟต์ลงชั้นล่าง ปลดล็อกประตู เปิดระบบเสียง
ตู้ลูก ≤ 5 ตู้ · RS-485อาคารหลายหลัง ไม่ลากสายโซนข้ามอาคาร
LAN → แอป Hik-Protectแจ้งเหตุ/ขัดข้องเข้ามือถือ
AUX in ×4รับเหตุจาก LoRa / Fusion Camera

สายโซนชั้นละ 1 คู่ (HF-PC13 1.5 mm² ทนไฟ) ไล่ต่อหัวจับและปุ่มทุกตัว ปลายสายปิดด้วย EOL 3.3 kΩ · โซนละ ≤ 32 จุด · สายโซน ≤ 500 ม. · ห้องไฟฟ้า/ครัว/บันได แยกโซนอิสระ · ผัง 3D วาดโดย NVK · อาคาร 4 ชั้นเป็นตัวอย่าง · วสท. 021002-24 ภาค 3: ≤ 1,000 ตร.ม./โซน · ระยะค้นหา ≤ 30 ม.

ใหม่
แอป Hik-Protect · เฟิร์มแวร์ V1.1.0

ดูแลตู้ Fire Alarm ได้จากมือถือ Hik-Protect remote monitoring

ดูสถานะ รับแจ้งเตือน และสั่ง Mute / Reset / Evacuate ผ่าน LAN หรือ Wi-Fi ของตู้ · ใช้กับ HF-C104 / HF-C108 เฟิร์มแวร์ V1.1.0 (build 260822) ขึ้นไป · ตู้ที่ติดตั้งแล้วอัปผ่าน USB ได้

ไอคอนแอป Hik-Protect
Hik-Protect
iOS · Android · LAN / Wi-Fi
เกิดเหตุ รู้บนมือถือ
แจ้งเตือนบอกชื่อโซนที่ตั้งเองเป็นภาษาไทยและประเภทเหตุ — เจ้าหน้าที่รู้ว่าต้องไปตรวจที่ไหนแม้ไม่ได้อยู่หน้าตู้
  • หน้าจอแอป: รายการโซนของตู้
    ดูสถานะทุกโซน
    โซนไหนปกติ แจ้งเหตุ หรือขัดข้อง เห็นในหน้าเดียว
  • หน้าจอแอป: ประวัติเหตุการณ์พร้อมภาพจากกล้อง
    ประวัติเหตุการณ์ + ภาพ
    เวลาแจ้ง · เวลาคืนสถานะ · ภาพและวิดีโอจากกล้องที่ผูกไว้
  • หน้าจอแอป: ตั้งชื่อและรูปโซน
    ตั้งชื่อ + รูปโซน
    เปลี่ยน "Zone1" เป็น "ห้องชั้น 3" ให้คนไปตรวจถูกที่
  • หน้าจอแอป: ผูกกล้อง Hikvision กับตู้
    ผูกกล้อง Hikvision
    กล้อง IP Hikvision ที่ต่อ Hik-Connect · เปิดภาพบริเวณที่แจ้งเหตุจากแอปเดียวกัน
  • หน้าจอแอป: ตั้ง Input AUX เป็น Fire Alarm
    Input AUX เป็น Fire Alarm
    รับสัญญาณภายนอก 4 ช่อง ตั้งให้ตู้นับเป็นเหตุเพลิงไหม้ได้
  • หน้าจอแอป: สั่ง Mute Reset Test Evacuate
    สั่งงานตู้จากระยะไกล
    Mute · Reset · Test · Evacuate
2 โหมดแจ้งเหตุ

ดังทั้งอาคาร หรือให้เจ้าหน้าที่ตรวจก่อน General alarm / Pre-alarm

ตั้งที่ DIP switch "PRE" ในตู้ (ค่าโรงงาน = General Alarm) · Pre-alarm: หัวทำงาน 1 ตัว ตู้กะพริบและแจ้งเข้ามือถือให้เจ้าหน้าที่ไปตรวจก่อน · หัวตัวที่ 2 ในโซนเดียวกัน = ดังทั้งอาคาร

General Alarm (ดังทั้งอาคาร)
อาคารขนาดเล็ก · อาคารที่ไม่มีเจ้าหน้าที่ประจำ
  1. 1
    หัวตัวไหนทำงาน หรือกดปุ่มแจ้งเหตุ
    Alarm
  2. 2
    กระดิ่ง / Sounder ดังทั้งอาคาร
    คนในอาคารเริ่มอพยพ
  3. 3
    ผู้ดูแลรู้ผ่าน Hik-Protect
    แจ้งเตือนเข้ามือถือ บอกชื่อโซน
เหมาะกับ อาคารขนาดเล็ก หรืออาคารที่ไม่มีเจ้าหน้าที่ประจำ
Pre-alarm
มีเจ้าหน้าที่ประจำตู้ควบคุมหรือห้องควบคุม
  1. 1
    หัวควันหรือความร้อนทำงาน 1 ตัว
    Pre-alarm ไฟ ALARM ที่ตู้กะพริบสีแดง · buzzer ตู้ไม่ดัง · กระดิ่งในอาคารยังเงียบ · แจ้งเตือนเข้ามือถือ
  2. 2
    เจ้าหน้าที่ไปตรวจโซนที่แจ้ง
    ไม่ใช่ไฟ: กด Reset ที่ตู้หรือในแอป · เป็นไฟจริง: สั่ง Evacuate ที่ตู้หรือในแอป · ตู้ไม่เลื่อนเป็น Alarm เองตามเวลา
  3. 3
    หัวตัวที่ 2 ในโซนเดียวกันทำงาน
    Alarm แจ้งเหตุเต็มระบบ
เหมาะกับ อาคารที่มีเจ้าหน้าที่ประจำตู้ควบคุมหรือห้องควบคุมตลอดเวลา และมีขั้นตอนตรวจสอบที่ชัดเจน
ตู้ตอบสนองอย่างไร · ตามอุปกรณ์ที่ทำงาน
เหตุการณ์
General Alarm
Pre-alarm
หัวตรวจจับ 1 ตัว
หัวควัน หรือ หัวความร้อน
General Alarm
Alarm
ไฟ ALARM ติดค้าง · กระดิ่งดัง
Pre-alarm
Pre-alarm
ไฟ ALARM กะพริบ · buzzer และกระดิ่งเงียบ · แจ้งเตือนเข้ามือถือ
หัวตรวจจับตัวที่ 2
ต้องอยู่โซนเดียวกับตัวแรก
General Alarm
Alarm
Alarm ตั้งแต่ตัวแรก
Pre-alarm
Alarm
เลื่อนเป็น Alarm เต็มระบบ · หัวต่างโซนไม่นับเป็นตัวที่ 2
กดปุ่มแจ้งเหตุ (MCP)
Manual Call Point
General Alarm
Alarm
ดังทั้งอาคาร
Pre-alarm
HF-C104 · Alarm ตามคู่มือ
HF-C108 · อยู่ระหว่างยืนยันกับ Hikvision แนะนำใช้โหมด General Alarmไปก่อน หรือทดสอบหน้างานก่อนเปิด Pre-alarm
ค่าจากโรงงานคือ General Alarm (General Alarm) · เปลี่ยนเป็น Pre-alarm ที่ DIP switch "PRE" บนบอร์ดในตู้ ต้องไขกุญแจเปิดตู้ เปลี่ยนผ่านแอปไม่ได้ · ถ้าตั้ง Delay Time ในแอป (Sounder Configuration) กระดิ่งจะดังหลังครบเวลาที่ตั้งทั้ง 2 โหมด รวมถึงตอนกดปุ่มแจ้งเหตุ — ค่าเริ่มต้นคือ 0
การเลือกใช้ Pre-alarm ต้องผ่านการออกแบบและรับรองของวิศวกรผู้ออกแบบ · แอปเป็นช่องทางเสริม ไม่แทนเจ้าหน้าที่ประจำตู้
ติดตั้ง + ใช้งาน

เดินสาย · ต่อตู้ลูก · เมื่อสัญญาณดัง

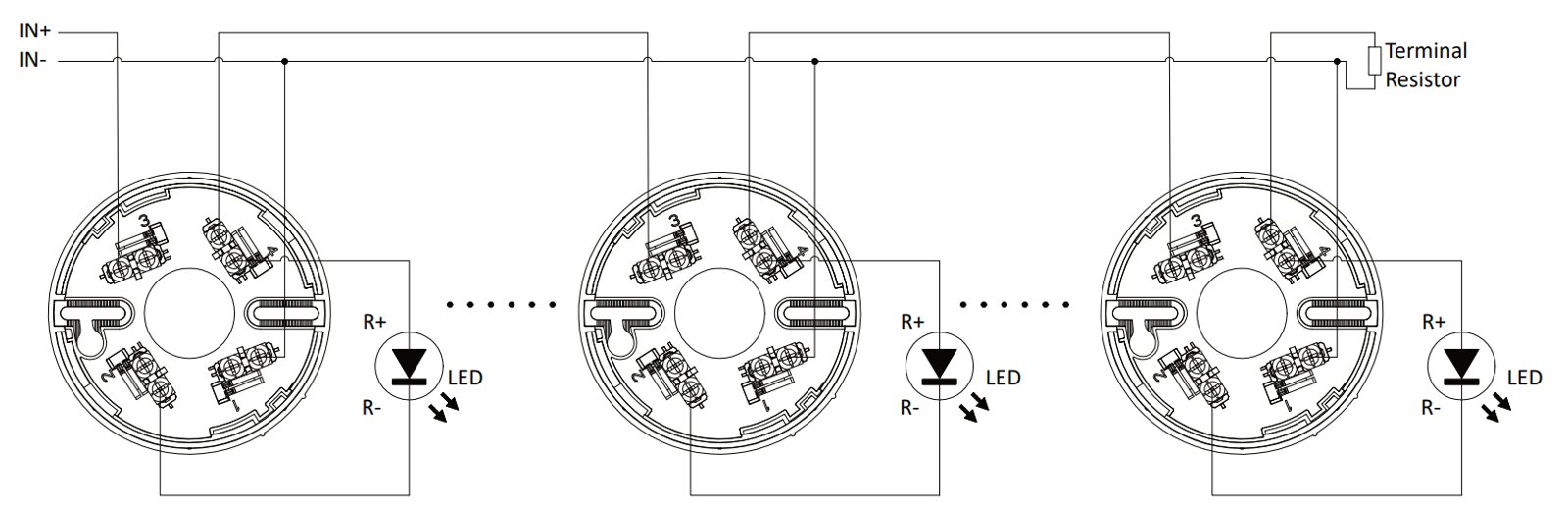

ต่อหัวตรวจจับไล่ต่อกันพร้อมตัวต้านทานปลายสาย

สายโซนไล่ต่อกันเส้นเดียว

  • สาย 2 เส้น ไม่มีขั้ว · ห้ามแตกกิ่ง
  • EOL 3.3 kΩ ปลายโซน · 6.8 kΩ ปลายกระดิ่ง · ใส่ที่ช่องที่ไม่ใช้ด้วย

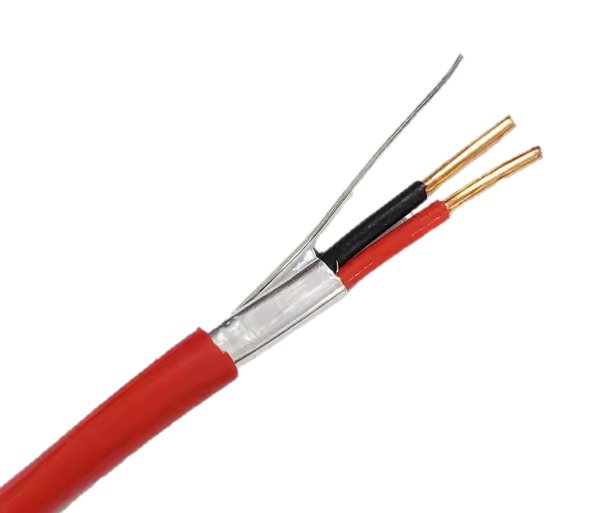

  • สายทนไฟ 2×1.5 mm² (เช่น HF-PC13) ยาวได้ 500 ม.

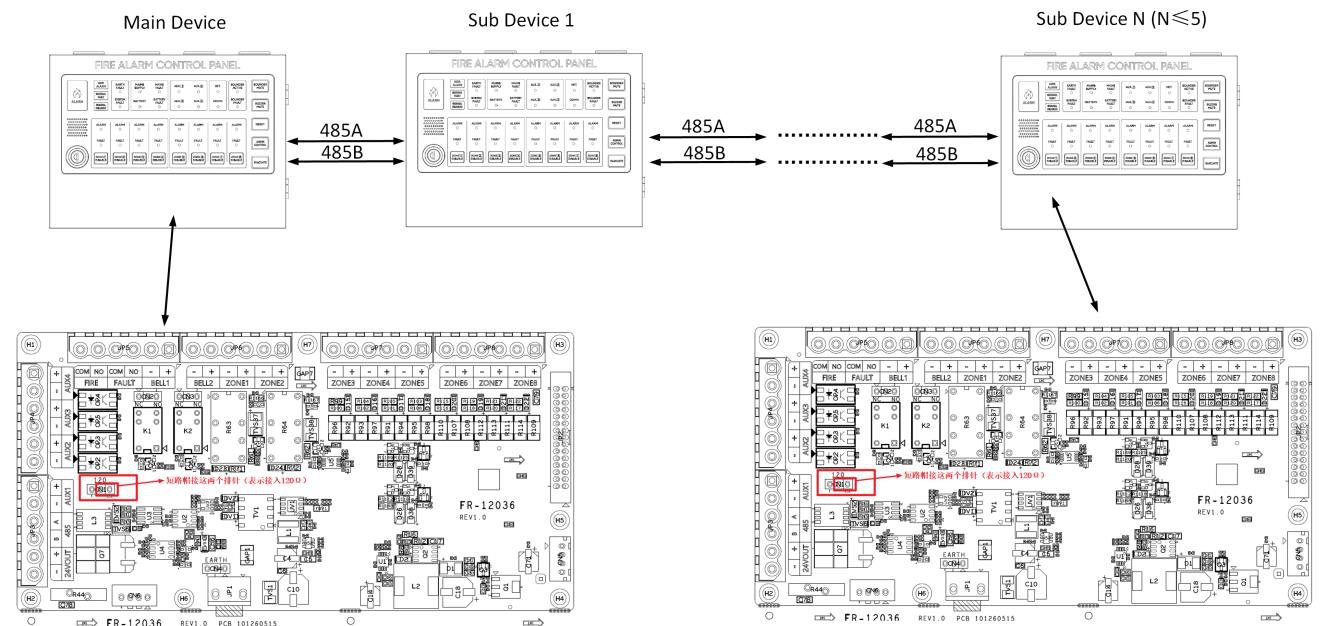

ตู้แม่และตู้ลูกต่อกันด้วย RS-485

ตู้แม่ 1 + ตู้ลูกสูงสุด 5 ตู้

  • ต่อด้วย RS-485 ไกลถึง 500 ม.
  • ใส่ terminator 120 Ω ที่ตู้แรกและตู้สุดท้าย
  • ลงทะเบียนตู้ลูกด้วยปุ่ม REGISTER
หน้าตู้ HF-C108 ไฟสถานะ ไฟรายโซน และปุ่มสั่งงาน

เมื่อสัญญาณดัง

  1. ดูโซนที่ไฟแดง (กะพริบ = Pre-alarm · ติดค้าง = เพลิงไหม้)
  2. BUZZER MUTE ปิดเสียงตู้
  3. ไปตรวจพื้นที่ตามชื่อโซน
  4. เหตุจริง: EVACUATE · โทร 199 · อพยพ
  5. เหตุหลอก: แก้สาเหตุ → ADMIN → RESET (MCP ไขกุญแจก่อน)

สิทธิ์ใช้งานหน้าตู้ 4 ระดับ · ปิดกระดิ่ง/รีเซ็ตต้องเข้าระดับผู้ดูแล · ทดสอบระบบทุก 6 เดือน · ภายในตู้: แบต 12 V 2.2 Ah ×2 · Fire/Fault relay 30 V 1 A · USB · Ethernet · Log 5,120 รายการ

มาตรฐาน + เอกสาร

รับรองโดย TÜV Rheinland (NB 1008) EN 54 · Downloads

ใบรับรอง CPR ระบบ 1 ออกปี 2025–2026 · ตรวจสอบได้ที่ certipedia.com · กระดิ่ง HF-CAB1 เป็นมาตรฐาน GB

54-2
ตู้ HF-C104 / C108
EN 54-2 · 1008-CPR-MC 69268350
54-7
หัวควัน HF-CS1
EN 54-7:2018
54-5
หัวความร้อน HF-CH1
EN 54-5:2017+A1
54-11
MCP HF-CMP1
EN 54-11
54-3
Sounder HF-CSS1
EN 54-3 + EN 54-23
EMC
ตู้ควบคุม
EN 50130-4 · EN IEC 61000-6-3
รายการสินค้า

ตู้ควบคุม + อุปกรณ์ + สาย Products

13 รุ่น · ราคาตั้งผู้ผลิต (MSRP) ไม่รวม VAT 7% · สต๊อกอัปเดตจากระบบ · จำนวนตู้ = หัวตรวจจับ ÷ 32 ÷ จำนวนโซน

Control Panel

2 SKUตู้ควบคุม EN 54-2 · 4 หรือ 8 โซน · Master + Slave 5 ตู้
HF-C104
HF-C104Panel

Conventional Control Panel · 4 Zone

ตู้ควบคุม 4 โซน — 128 หัวตรวจจับ
EN 54-2 (TÜV Rheinland)
32 หัวตรวจจับ + MCP ต่อโซน
แบตสำรอง 12V 2.2Ah × 2
Datasheet ใช้ร่วมกับ HF-C108 · รับประกัน 2 ปีDatasheet →
HF-C108
HF-C108Panel

Conventional Control Panel · 8 Zone

ตู้ควบคุม 8 โซน — 256 หัวตรวจจับ
EN 54-2 (TÜV Rheinland)
32 หัวตรวจจับ + MCP ต่อโซน
Bell 2 วงจร · Fire/Fault relay · 4 AUX input
รับประกัน 2 ปีDatasheet →

Initiating Devices

3 SKUหัวตรวจจับและปุ่มแจ้งเหตุ · 2-wire ไม่มีขั้ว · 32 ตัวต่อโซน
HF-CS1
HF-CS1Smoke

Smoke Detector · Conventional

ติดเพดาน · 2-wire ไม่มีขั้ว
EN 54-7 (TÜV Rheinland)
Photoelectric · ไฟ LED 360°
ต่อไฟแสดงผลระยะไกล (Remote LED) ได้
รับประกัน 2 ปีDatasheet →
HF-CH1
HF-CH1Heat

Heat Detector · Conventional

ครัว · โรงจอดรถ · พื้นที่ฝุ่น/ไอน้ำ
EN 54-5 (TÜV Rheinland)
Fixed temperature + Rate-of-Rise
ใช้แทนหัวควันในที่มีควัน/ฝุ่นปกติ
รับประกัน 2 ปีDatasheet →
HF-CMP1
HF-CMP1MCP

Manual Call Point

ติดผนังทางออก / ทางเดิน
EN 54-11 (TÜV Rheinland)
กดแล้วแจ้งเหตุ
รีเซ็ตด้วยกุญแจ ไม่ต้องเปลี่ยนกระจก
รับประกัน 2 ปีDatasheet →

Notification Devices

2 SKUเสียง + แสงเตือนอพยพ · ต่อ Bell output 2 วงจรของตู้
HF-CSS1
HF-CSS1Sounder

Sounder Strobe · Visible + Audible

เสียง + แสง ในตัวเดียว
EN 54-3 / EN 54-23 (TÜV Rheinland)
เสียงสูงสุด 100 dB + แสงวับวาบ
พื้นที่เสียงดัง / ผู้บกพร่องการได้ยิน
รับประกัน 2 ปีDatasheet →
HF-CAB1
HF-CAB1Bell

Alarm Bell · Aluminum Alloy

กระดิ่ง 24V · ติดผนังในอาคาร
เสียงสูงสุด 100 dB
ตัวเรือนอะลูมิเนียมอัลลอย
ติดตั้งในอาคาร
รับประกัน 2 ปีDatasheet →

Fire Alarm Cable

5 SKUสายสัญญาณชีลด์สีแดง · HF-PC01/PC03 ขนาด AWG ม้วนละ 305 ม. · HF-PC11/13/15 ขนาด mm²
HF-PC01
HF-PC01Cable

Shielded Fire Alarm Cable 2C × 18 AWG

305 m / ม้วน · ระยะสั้น
2 แกน 18 AWG มีชีลด์ + drain wire
UL1424 FPLR · ปลอกสีแดง
เหมาะสายระยะสั้น
รับประกัน 2 ปีDatasheet →
HF-PC03
HF-PC03Cable

Shielded Fire Alarm Cable 2C × 16 AWG

305 m / ม้วน · ระยะไกลถึง 500 ม.
2 แกน 16 AWG มีชีลด์ + drain wire
UL1424 FPLR · ปลอกสีแดง
เหมาะสายโซนยาวถึง 500 ม.
รับประกัน 2 ปีDatasheet →
HF-PC11
HF-PC11Cable

Shielded Fire Alarm Cable 2C × 1.0 mm²

ทองแดงเปลือย · มีชีลด์ · ปลอก PVC
2 แกน 1.0 mm² ทองแดงเปลือย (BC)
มีชีลด์ · ปลอก PVC
ความยาวม้วน — ขอ datasheet จากทีม NVK
รับประกัน 2 ปีDatasheet →
HF-PC13
HF-PC13Cable

Shielded Fire Alarm Cable 2C × 1.5 mm²

ทองแดงเปลือย · มีชีลด์ · ปลอก PVC
2 แกน 1.5 mm² ทองแดงเปลือย (BC)
มีชีลด์ · ปลอก PVC
ขนาดตามคู่มือตู้สำหรับสายโซนยาวถึง 500 ม.
รับประกัน 2 ปีDatasheet →
HF-PC15
HF-PC15Cable

Shielded Fire Alarm Cable 2C × 2.5 mm²

ทองแดงเปลือย · มีชีลด์ · ปลอก PVC
2 แกน 2.5 mm² ทองแดงเปลือย (BC)
มีชีลด์ · ปลอก PVC
เหมาะสายระยะไกลหรือสายจ่ายไฟ
รับประกัน 2 ปีDatasheet →

Showcase

1 SKUชุดสาธิตระบบ Conventional สำหรับทีมขายและงานอบรม
HF-PE12
HF-PE12Demo

Conventional FAS Showcase

ชุดสาธิตในกระเป๋า
ตู้ควบคุม + หัวตรวจจับ + ปุ่มแจ้งเหตุ + อุปกรณ์เตือน ในกระเป๋าเดียว
ใช้สาธิตลูกค้าและอบรมช่าง
รับประกัน 2 ปีขอ Datasheet →
For SMB · Factory · Office

ต้องการใบเสนอราคา FAS สำหรับโครงการ?

ทีมวิศวกร NVK ช่วยออกแบบ Bill of Materials จำนวนโซน ระยะสาย และตำแหน่งติดตั้งตามแบบอาคาร — ใช้ได้กับงานที่ต้อง EN 54

Fire Safety · Addressable EN 54EN 54 · TÜV Rheinlandสินค้าสั่งจอง

Addressable Fire Alarm
รู้ตำแหน่ง ทีละห้อง

ตู้แบบระบุตำแหน่ง (Addressable) HF-A101 / HF-A102 — ทุกอุปกรณ์มีแอดเดรสของตัวเอง ตู้บอกได้ว่า "ชั้น 3 · ห้อง 312" ไม่ใช่แค่ "ชั้น 3" · ลูปเส้นเดียววนทุกชั้น · เหมาะโรงแรม รพ. อาคารสูง

250
อุปกรณ์ต่อลูป
2loop
สูงสุดต่อตู้
1.5km
สายลูป
EN54
อุปกรณ์ทุกตัว
Fire Alarm System · 3 แบบ

ระบบแจ้งเหตุ 3 แบบ — ต่างกันที่รู้ได้ละเอียดแค่ไหน

สามแบบผสมกันได้ และขึ้นจอ Fire Workstation เดียวกัน · ที่มา: datasheet HF-C108 (04/2025) · HF-A10 · HF-PG2-R

Addressable · EN 54 · โรงแรม

Addressable — โรงแรมรู้ทีละห้อง

ตู้บอกชื่อจุด "ห้อง 312" ไม่ใช่แค่ "ชั้น 3" — เจ้าหน้าที่ไปถึงห้องที่เกิดเหตุได้ตรงจุด และตู้สั่งพัดลม ลิฟต์ ประตูผ่านโมดูล I/O

ภาพตัดโรงแรม 3 มิติ แสดงตำแหน่งตู้ควบคุม หัวควัน ปุ่มแจ้งเหตุ เสียงและแสง และโมดูล I/O 1 2 3 4 5
ภาพประกอบ 3D Hikvision · ป้ายตู้ = ภาพจำลอง
  1. 1ตู้ HF-A102
    HF-A102ตู้ 2 ลูป · 500 จุด
  2. 2หัวควัน HF-AS1
    HF-AS1หัวควันทุกห้องพัก
  3. 3ปุ่มแจ้งเหตุ HF-AMP1
    HF-AMP1ปุ่มแจ้งเหตุทางออก
  4. 4เสียงและแสง HF-ASS1
    HF-ASS1เสียง + แสง ทางเดิน
  5. 5I/O
    HF-AIO1สั่งพัดลม · ลิฟต์ · ประตู

ห้องพักจำนวนมาก ใช้ Addressable หรือติดไฟแสดงผลหน้าห้อง (RIL) — วิศวกรผู้ออกแบบเป็นผู้กำหนดตามแบบจริง · สินค้าสั่งจอง

ภาพประกอบ 3D โรงแรมจาก Hikvision (ตำแหน่งเป็นตัวอย่าง) · ที่มา: datasheet HF-A10 · HF-AS1 · HF-AMP1 · HF-ASS1 · HF-AIO1 ใช้ไอคอนแทนภาพสินค้า

Addressable · ผังอาคาร

ลูปเส้นเดียววนทุกชั้น — ขาดจุดเดียว ยังทำงาน

ลูป Class A กลับเข้าตู้ ป้อนไฟได้สองทาง · isolator คั่นทุกชั้น — สายขาดตรงไหน ตัดเฉพาะช่วงนั้น ที่เหลือยังทำงาน

ผังอาคาร 4 ชั้น ระบบ Addressable: สายลูปเส้นเดียววนผ่านอุปกรณ์ทุกชั้นแล้วกลับเข้าตู้ HF-A102 มี isolator คั่นทุกชั้น สายขาดที่ชั้น 2 isolator ตัดเฉพาะช่วงนั้น ตู้แจ้ง Fault ชั้น 2 สายขาด
250แอดเดรส / ลูป
1.5กม. สายลูปต่อเส้น
ISOisolator คั่นทุกชั้น
ยังทำงาน
ช่วงที่ isolator ตัดออก
  1. สายขาดที่ชั้น 2
  2. isolator สองข้าง ตัดเฉพาะช่วงนั้น
  3. ตู้ขึ้น "ชั้น 2 · Fault" ส่วนที่เหลือยังแจ้งเหตุได้

ผัง 3D วาดโดย NVK · ที่มา: datasheet HF-A10 (250 แอดเดรส/ลูป · 1.5 กม.) · ออกแบบที่ 80% ของความจุ · กฎ วสท. สำหรับ Addressable →

ตู้ควบคุม

HF-A101 / HF-A102 Control panel

HF-A10HF-A10 series
330 × 450 × 77.5 มม. · IP30
1–2
ลูปละ 250 อุปกรณ์
HF-A101 = 1 ลูป · HF-A102 = 2 ลูป
🔔
Bell 2 ช่อง · Fire / Fault relay
Programmable output 3 ช่อง · 24V 2A
⇄
Ethernet · RS-485 · USB
จอภาษาอังกฤษ · ตู้โลหะบาง 77.5 มม.
🔋
แบต 12V 7Ah × 2 (MS7-12)
สำรองไฟเมื่อไฟดับ · ไฟเข้า 110–240V
อุปกรณ์ปลายทาง

ทุกตัวมีใบรับรอง EN 54 Addressable devices

ใบรับรอง CPR จาก TÜV Rheinland (Notified Body 1008) ออกปี 2025–2026

HF-AS1HF-AS1
ควัน Photoelectric
EN 54-7
HF-AH1HF-AH1
ความร้อน Fixed + ROR
EN 54-5
HF-AMP1HF-AMP1
แจ้งเหตุด้วยมือ
EN 54-11
HF-ASS1HF-ASS1
เสียง + แสง
EN 54-3 · EN 54-23
ติดตั้ง

ตั้งแอดเดรส และคำนวณจำนวนลูป Addressing & sizing

HK-BMQ-8250HK-BMQ-8250
เครื่องตั้งแอดเดรส
1 เครื่องต่อโครงการ
÷200
จำนวนลูป = อุปกรณ์ ÷ 200
ลูปรับได้ 250 · ออกแบบที่ 80% เผื่อขยาย
ISO
Isolator คั่นทุกชั้น
และไม่เกิน 32 จุดต่อช่วง (แนวทาง NVK)
×2
แบต 2 ก้อนต่อตู้
MS7-12 12V 7Ah
1
ตั้งแอดเดรสก่อนติดตั้ง
อ่าน/เขียนแอดเดรส · ทดสอบสายลูป
โมดูล

สั่งงานระบบอื่นในอาคาร Modules

HF-AIM1 Isolator · HF-AIN1 Input · HF-AIO1 Input/Output — ดูการ์ดในรายการสินค้า · ขอ datasheet จากทีม NVK

ISO
Isolator module
กันสายลัดวงจรจุดเดียวล้มทั้งลูป
IN
Input module
รับสัญญาณจากอุปกรณ์อื่น เช่น flow switch
I/O
Input / Output module
สั่งพัดลมอัดอากาศ ลิฟต์ ประตู
เชื่อมศูนย์ควบคุม

ต่อ Fire Workstation และ HikCentral Pro Platform

ตามเอกสาร Hikvision Fire Safety Product & Solution 2026

HF-A10HF-A101 / A102
Control Panel
ทุกจุดมีแอดเดรส
→Ethernet
HK-TX-1400HK-TX-1400
Fire Workstation
ผังอาคาร · ทุกจุดบนจอเดียว
→LAN
HikCentral Pro
รวมความปลอดภัย + ไฟ · ส่งเหตุเข้าแอป
⌖
ตำแหน่งทีละจุดบนผังอาคาร
จากแอดเดรสของอุปกรณ์
🎥
ยืนยันเหตุด้วยกล้อง
รวม CCTV / Fusion Camera บนจอเดียว
📱
ส่งเหตุเข้าแอปมือถือ
ผ่าน HikCentral Pro
รายการสินค้า

ตู้ควบคุม + อุปกรณ์แอดเดรส Products

สินค้าสั่งจอง · ราคาตั้งผู้ผลิต (MSRP) ไม่รวม VAT 7% · สต๊อกอัปเดตจากระบบ

Control Panel

2 SKUตู้ควบคุมแบบแอดเดรส 1 หรือ 2 ลูป · สินค้าสั่งจอง
HF-A101
HF-A1011 Loop

Addressable Fire Alarm Control Panel · 1 Loop

250 อุปกรณ์ · สายลูป 1.5 กม.
1 ลูป · 250 อุปกรณ์แอดเดรส
Bell 2 ช่อง · Fire / Fault relay · 3 programmable output
Ethernet · RS-485 · USB · 24V 2A
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →
HF-A102
HF-A1022 Loop

Addressable Fire Alarm Control Panel · 2 Loop

500 อุปกรณ์ · สายลูป 1.5 กม.
2 ลูป · 500 อุปกรณ์แอดเดรส
Bell 2 ช่อง · Fire / Fault relay · 3 programmable output
Ethernet · RS-485 · USB · 24V 2A
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →

Addressable Devices

5 SKUอุปกรณ์แอดเดรส มาตรฐาน EN 54 · ใบรับรอง TÜV Rheinland
HF-AS1
HF-AS1Smoke

Addressable Smoke Detector

Photoelectric · ติดเพดาน
EN 54-7 (TÜV Rheinland)
แอดเดรส 1–250 · สายลูป 2 เส้นไม่มีขั้ว
ไฟ LED 360° · กันฝุ่น/EMI/แสง
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →

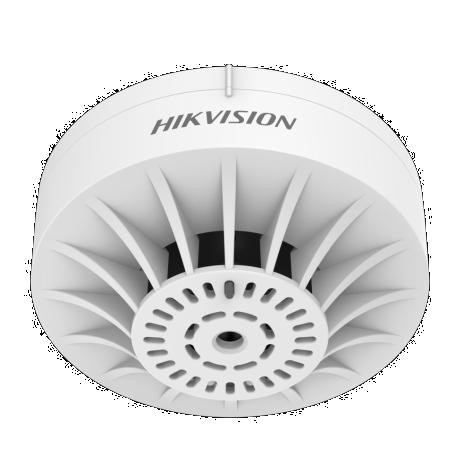

HF-AH1
HF-AH1Heat

Addressable Heat Detector

Fixed + Rate-of-Rise · ห้องชื้น/ฝุ่น
EN 54-5 (TÜV Rheinland)
Fixed temperature + Rate-of-Rise
ต่อไฟแสดงผลระยะไกลได้
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →

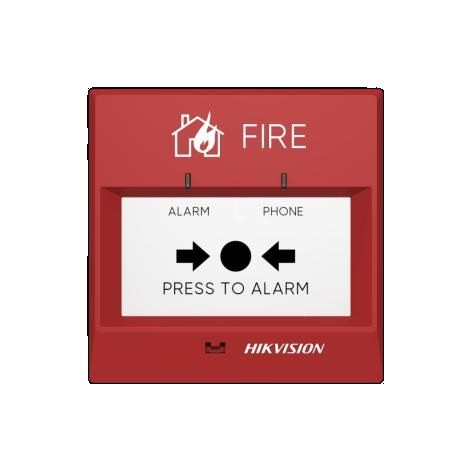

HF-AMP1
HF-AMP1MCP

Addressable Manual Call Point

รีเซ็ตด้วยกุญแจ · มีช่องโทรศัพท์ดับเพลิง
EN 54-11 (TÜV Rheinland)
รีเซ็ตด้วยกุญแจ
ขั้วต่อ PHONE สำหรับโทรศัพท์ดับเพลิง
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →
HF-ASS1
HF-ASS1Sounder

Addressable Sounder Strobe

เสียง + แสง · ไฟเลี้ยงจากลูป
EN 54-3 + EN 54-23 (TÜV Rheinland)
เสียง 75–100 dB + แสงวับวาบ
ใช้ไฟจากสายลูป ไม่ต้องเดินไฟแยก
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →

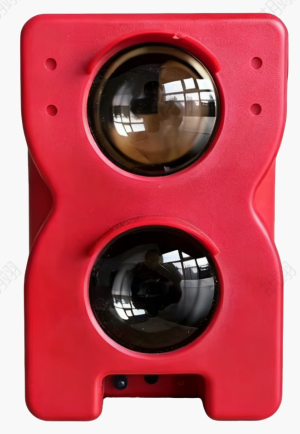

HF-ALS1
HF-ALS1Beam

Beam Smoke Detector

ตรวจควันแบบลำแสง · เพดานสูง / พื้นที่กว้าง
ตรวจควันด้วยลำแสงข้ามพื้นที่ แทนหัวจุดหลายตัว
เหมาะโกดัง โรงงาน ห้องโถงเพดานสูง
ระยะและวิธีติดตั้ง — ขอ datasheet จากทีม NVK
สินค้าสั่งจอง · รับประกัน 2 ปีขอ Datasheet →

Modules

3 SKUIsolator · Input · I/O — ขอ datasheet จากทีม NVK
HF-AIM1
HF-AIM1ISO

Isolator Module

คั่นช่วงลูป · ลัดวงจรจุดเดียวไม่ล้มทั้งลูป
ตัดช่วงลูปที่ลัดวงจรออก ให้อุปกรณ์ที่เหลือทำงานต่อ
วางคั่นทุกช่วงย่อยของลูป (แนวทาง ≤ 32 จุด)
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →
HF-AIN1
HF-AIN1IN

Addressable Input Module

รับสัญญาณจากอุปกรณ์อื่นเข้าลูป
รับหน้าสัมผัส เช่น flow switch · pressure switch · วาล์วสัญญาณ
ขึ้นตำแหน่งบนตู้เหมือนอุปกรณ์แอดเดรส
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →
HF-AIO1
HF-AIO1I/O

Addressable I/O Module

สั่งงานระบบอาคาร + รับสัญญาณยืนยัน
สั่งพัดลมอัดอากาศ · ลิฟต์ · ประตูหนีไฟ
รับสัญญาณยืนยันกลับจากอุปกรณ์ที่สั่ง
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →

Tools & Battery

2 SKUเครื่องตั้งแอดเดรส และแบตสำรองตู้
HK-BMQ-8250
HK-BMQ-8250Encoder

Handheld Address Encoder

ตั้ง / อ่านแอดเดรสอุปกรณ์
อ่าน / เขียนแอดเดรส
ลงทะเบียนลูปเร็ว · ทดสอบความต้านทานสาย
จอ LCD 128 × 64
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →

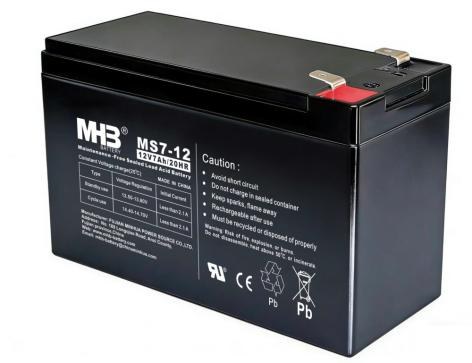

MS7-12
MS7-12Battery

VRLA Battery 12V 7Ah

แบตสำรองตู้ HF-A10 (ใช้ 2 ก้อน)
12V 7Ah sealed lead-acid
2 ก้อนต่อตู้
150 × 65 × 98 มม. · 2.1 กก.
สินค้าสั่งจอง · รับประกัน 2 ปีDatasheet →
Pre-order · Project design

มีโครงการอาคารสูงหรือโรงงาน?

ทีม NVK ช่วยนับจุด แบ่งลูป วาง Isolator และจัด BOQ ระบบ Addressable — สินค้าเป็นแบบสั่งจอง สอบถามกำหนดของเข้าได้

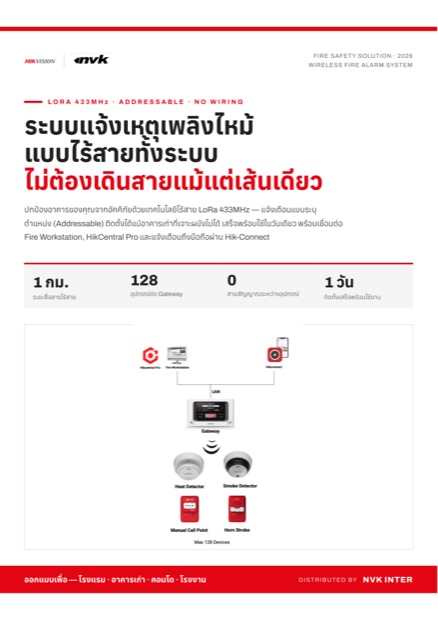

HIKVISION/Fire Safety/LoRa WirelessWireless Addressable · 433 MHz

Wireless Fire Alarm
ไม่ต้องเดินสาย

ระบบแจ้งเหตุเพลิงไหม้ไร้สาย LoRa สำหรับอาคารที่เดินสายใหม่ไม่ได้ โรงแรม คอนโด โรงงาน อาคารเก่า

  • 01
    ไม่เจาะผนัง ไม่รื้อฝ้าทำทีละโซน นอกเวลาทำการได้ ไม่ต้องปิดพื้นที่ · ต่อตู้ FAS เดิมได้
  • 02
    หน้างานดังก่อน แล้วห้องควบคุมเห็นรู้ตำแหน่ง (Addressable) ทุกจุด · Sounder ดังทั้งกลุ่ม · Workstation + มือถือ
  • 03
    หลายอาคาร จอเดียวLoRa 433 MHz · รวมทุก Gateway ที่ Fire Workstation

ส่งผังอาคารให้ NVK ออกแบบ · ถามน้อง NV · ฝากเบอร์ให้ทีมติดต่อกลับ

1:03

สาธิต: หัวจับ → Gateway → Workstation + ภาพกล้อง → Sounder · กด เต็มจอ แล้วเปิดเสียง · ดูบน YouTube

01 — ทำไม LoRa · ลูกค้าได้อะไร

ทำไม LoRa — ติดตั้งเร็ว ไม่รื้อ ดูแลง่าย Why LoRa wireless

Wireless Addressable · 433 MHz — รู้ตำแหน่ง (Addressable) ทุกจุด เหมือนระบบเดินสายแบบระบุตำแหน่ง แต่ไม่ต้องเดินสายสัญญาณ

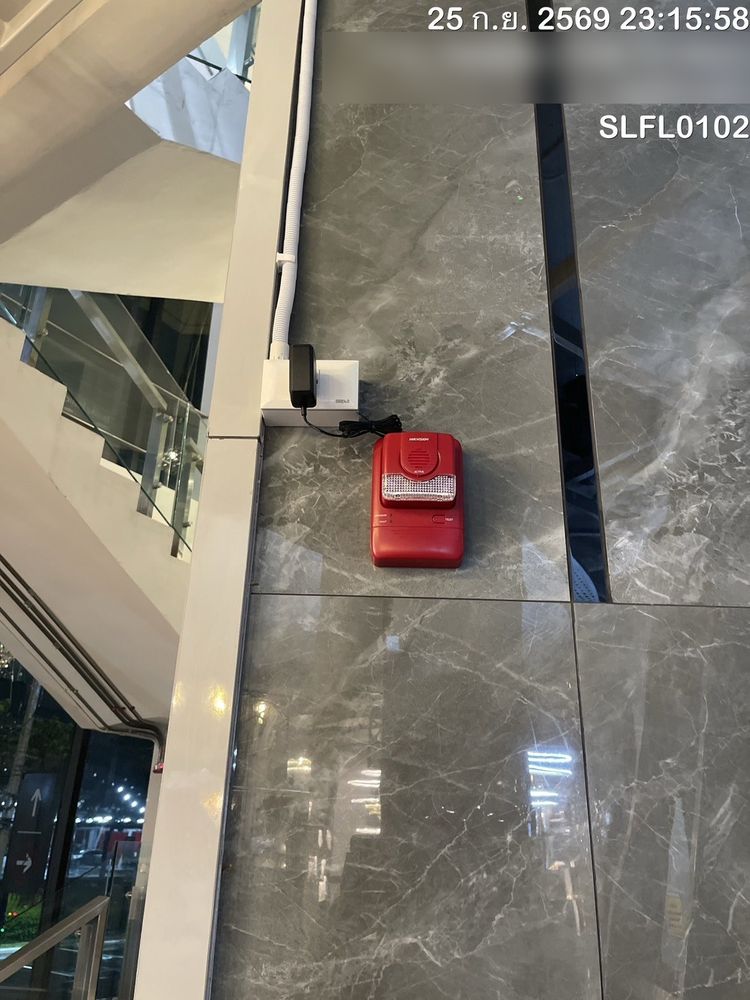

1ออดไร้สายติดเสาในห้างที่เปิดขายอยู่ — หน้างานจริงของทีม NVK

ติดตั้งไม่รื้อฝ้า
ไม่ปิดพื้นที่

ไม่เดินสายสัญญาณ · ยึดสกรู · LAN จุดเดียวที่ Gateway

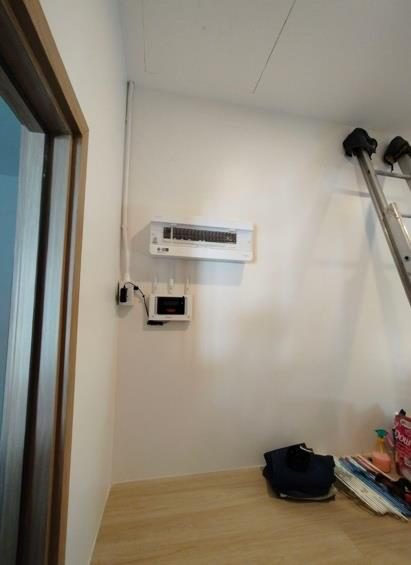

2Fire Gateway HF-PG2-R

1 Gateway
คุมทั้งอาคาร

433 MHz · ผ่านผนังธรรมดา 3–5 ชั้น · ≤ 128 จุด

3

สัญญาณเข้ารหัส
ไม่ชนกันง่าย

AES-128 · สลับช่องความถี่อัตโนมัติ

4หัวจับควันไร้สาย HF-S3-R

แบตอยู่นาน
บอกเองเมื่อต้องดูแล

หัวควัน / MCP แบต 5 ปี · แจ้งแบตอ่อน · ถูกแกะ

5ตู้ควบคุมแจ้งเหตุเพลิงไหม้ (FACP) เดิมของอาคาร ยี่ห้อใดก็ได้

ต่อตู้เดิมได้
ขยายโดยไม่รื้อ

Relay ×2 (Fire / Fault) เข้าโซนตู้ FACP เดิม ยี่ห้อใดก็ได้ เช่น Notifier

6หน้าจอ Fire Workstation แสดงจุดเหตุบนผังอาคาร 3 มิติ — showroom NVK

เห็นทุกจุด
จอเดียว + มือถือ

LAN → Fire Workstation · Hik-Connect · HikCentral Pro

LAN ล่ม / ไฟดับหัวตรวจจับ + Sounder ยังดังด้วยวิทยุและแบตของตัวเอง · Gateway มีแบตสำรอง 24 ชม. → เผื่อ UPS ให้ Gateway และ switch

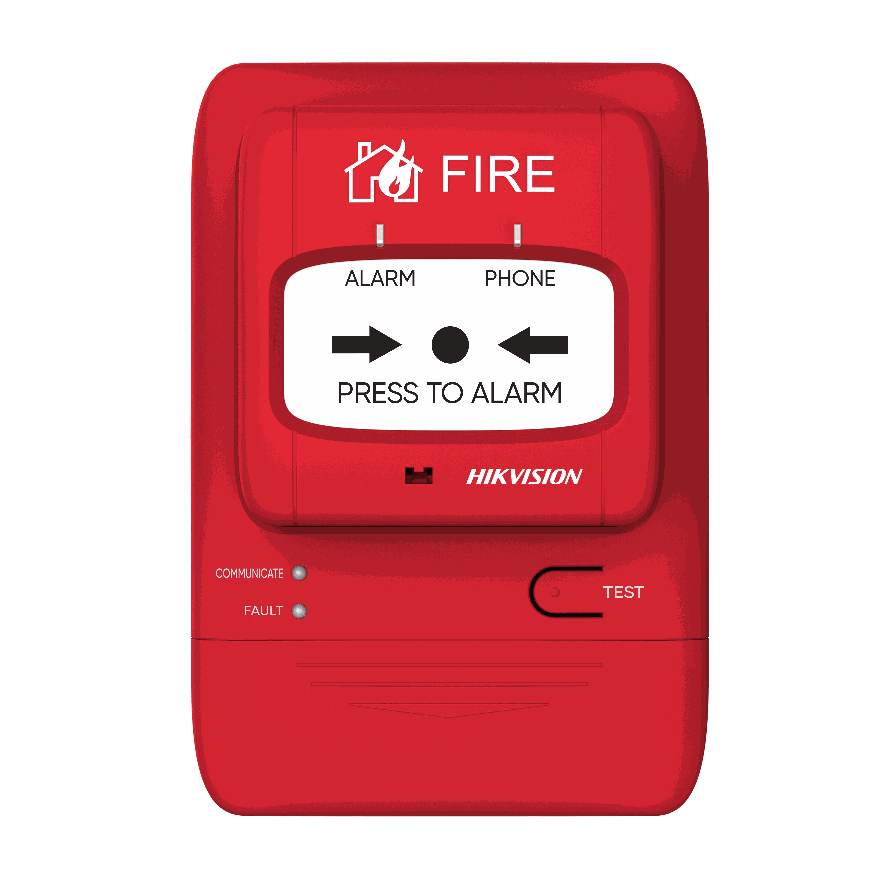

ที่มา: datasheet HF-PG2-R · HF-S3-R · HF-MP2-R · คู่มือ LoRa 433 MHz (UD47500B) · Hikvision (แบต Gateway 24 ชม. standby) · อายุแบตเป็นค่าออกแบบของผู้ผลิต ใช้งานจริงต่างได้ · ภาพหน้างานจริงและหน้าจอ showroom NVK

02 — ระบบ + อุปกรณ์

Gateway 1 ตัว + อุปกรณ์ไร้สาย 4 ชนิด Key features

Key Features

  • LoRa 433 MHzไม่ต้องเดินสายสัญญาณจากอุปกรณ์ถึง Gateway
  • ที่โล่ง 1.5–2 กม.ในอาคาร: ผนังธรรมดา 3–5 ชั้น หรือผนังรับน้ำหนัก 1–2 ชั้น · ทางเดิน 20–40 ม.
  • 1 Gateway ≤ 128 อุปกรณ์ตั้งค่าที่จอ Gateway และ WebUI · รู้ตำแหน่ง (Addressable) ทุกจุด
  • เห็นสัญญาณ + แบตทุกจุดถูกแกะ · แบตอ่อน · ขาดการติดต่อ
  • Relay ×2 · LANFire / Fault เข้าตู้เดิม · LAN → Workstation
Fire Gateway HF-PG2-RHF-PG2-R

Gateway

จอ LCD + เสียงพูด · LAN · Relay ×2 · ไฟ 12 V + แบตสำรอง 24 ชม.

หัวจับควัน HF-S3-RHF-S3-R

หัวจับควัน

Photoelectric 2 ลำแสง · ≥ 85 dB · แบต 5 ปี

หัวจับความร้อน HF-H2-RHF-H2-R

หัวจับความร้อน

57 °C หรือขึ้นเร็ว ≥ 8 °C/นาที · แบต 3 ปี

จุดกดแจ้งเหตุ HF-MP2-RHF-MP2-R

จุดกดแจ้งเหตุ

รีเซ็ตด้วยกุญแจ · แบต 5 ปี

ไซเรน + ไฟแฟลช HF-SS2-RHF-SS2-R

ไซเรน + ไฟแฟลช

75–100 dB · ไฟ 12 V + แบตสำรองดัง 60 นาที

ที่มา: datasheet HF-PG2-R · HF-S3-R · HF-H2 · HF-MP2-R · HF-SS2-R · คู่มือ UD47500B V1.6 · แบต Gateway 24 ชม. standby ตาม Hikvision · อายุแบตเป็นค่าออกแบบของผู้ผลิต · NVK วางแผนใช้จริง ~80–90 อุปกรณ์ต่อ Gateway · ดูการ์ดสินค้า + datasheet →

03 — System Architecture

Wireless FAS + กล้อง → Fire Workstation → HikCentral Pro System architecture

ผังระบบ: อุปกรณ์ไร้สาย MCP HF-MP2-R หัวจับควัน HF-S3-R หัวจับความร้อน HF-H2-R Sounder HF-SS2-R ส่งวิทยุ 433 MHz ถึง Gateway HF-PG2-R (128 อุปกรณ์ต่อตัว) ซึ่งแจ้งเตือนมือถือ Hik-Connect ผ่านอินเทอร์เน็ต ต่อ LAN ร่วมกับกล้อง Fusion และ CCTV ไปยัง Fire Workstation HK-TX-1400 ในห้องควบคุม แล้วส่งขึ้น HikCentral Pro สำหรับ Automation (Access Control · Entrance & Exit · PA) และส่ง Relay Fire/Fault เข้าตู้ FACP เดิม

เลื่อนผังไปทางขวาเพื่อดูทั้งหมด →

  1. อุปกรณ์ → Gateway ทางวิทยุหัวควัน · ความร้อน · MCP · Sounder คุยกับ Gateway ด้วย 433 MHz · ไม่เดินสายสัญญาณ · Relay ×2 (Fire / Fault) เข้าตู้ FACP เดิมได้
  2. LAN เส้นเดียวไปห้องควบคุมGateway และกล้อง Fusion / CCTV อยู่ LAN เดียวกัน → Fire Workstation HK-TX-1400 เห็นทุกจุดบนผัง + ภาพกล้อง
  3. ขึ้น HikCentral Pro เมื่อต้องการรวมหลายอาคาร / หลายไซต์ หรือสั่ง Automation (ประตู · ไม้กั้น · PA) · Hik-Connect แจ้งเตือนมือถือผ่านอินเทอร์เน็ต

ผังวาดโดย NVK แบบ Hikvision "Wireless FAS System Architecture" ด้วยภาพสินค้าจริง · หน้าจอ Workstation / แอป = showroom NVK · ที่มา: datasheet HF-PG2-R · HK-TX-1400 · Automation รายละเอียดอยู่แท็บ Workstation

04 — How it works · เมื่อเกิดเหตุ

เมื่อเกิดเหตุ 6 ขั้น — หน้างานดังก่อน แล้วห้องควบคุมเห็น Alarm flow

ขั้น 1–3 ทำงานด้วยวิทยุและแบตของอุปกรณ์เอง — LAN หรือไฟอาคารล่มก็ยังดัง · ทุกขั้นมี log ย้อนดูได้

หน้างาน · วิทยุ + แบตของอุปกรณ์เอง ไม่พึ่ง LANห้องควบคุม + มือถือ · ผ่าน LAN / อินเทอร์เน็ต
  1. หน้างาน · วิทยุ + แบตของอุปกรณ์เอง
    หัวจับควันไร้สาย HF-S3-R1
    ตรวจพบ
    หัวตรวจจับดัง
    ควัน · ความร้อน · กดปุ่ม MCP — ดังที่จุดเกิดเหตุ
  2. หน้างาน · วิทยุ + แบตของอุปกรณ์เอง
    จอ Gateway หน้างานจริงของ NVK แสดงชนิดอุปกรณ์ Serial และตำแหน่ง2
    รู้ตำแหน่ง
    Gateway บอกจุด
    จอแสดงชนิด · Serial · ตำแหน่ง + เสียงเตือน · ภาพจริงหน้างาน NVK
    Z05-ชั้น3-ห้อง312
  3. หน้างาน · วิทยุ + แบตของอุปกรณ์เอง
    ไซเรน + ไฟแฟลชไร้สาย HF-SS2-R3
    ทั้งกลุ่ม
    Sounder ดังทั้งกลุ่ม
    เสียง + แสง ทุกตัวในกลุ่มของ Gateway
    Relay → ตู้ FACP เดิม (ถ้ามี)
  4. ห้องควบคุม + มือถือ · ผ่าน LAN / อินเทอร์เน็ต
    จุดเหตุบนผังอาคารใน Fire Workstation — showroom NVK4
    ห้องควบคุม
    จุดเหตุขึ้นผัง
    Fire Workstation + ภาพกล้องจุดนั้น
  5. ห้องควบคุม + มือถือ · ผ่าน LAN / อินเทอร์เน็ต
    แอป Hik-Connect แสดง LoRaFireGateway — เครื่องทดสอบ NVK5
    แจ้งคน
    แจ้งมือถือ
    Hik-Connect · HikCentral Mobile · เดินไปตามชื่อจุด
    ไฟจริง → อพยพ · โทร 199
  6. ห้องควบคุม + มือถือ · ผ่าน LAN / อินเทอร์เน็ต
    รายการเหตุการณ์ใน Fire Workstation — showroom NVK6
    ปิดเหตุ
    เงียบ / รีเซ็ต + log
    ที่ Gateway · WebUI · Workstation · แอป · log เก็บไว้ให้ผู้ตรวจสอบ

ภาพ: ภาพสินค้า Hikvision · จอ Gateway หน้างานจริง NVK · หน้าจอ Workstation / แอป = showroom NVK · ที่มา: คู่มือ LoRa 433 UD47500B · อ่าน SOP ฉบับเต็ม →

05 — System Diagram · อาคารเดียว · หลายอาคาร

อาคารเดียว · Gateway 1 ตัว · LAN เส้นเดียวไปห้องควบคุม Single & multi-building design

ไม่ต้องวาง Gateway ชั้นละตัว — ถ้าสัญญาณถึง Gateway ตัวเดียวดูแลได้ทั้งอาคาร อาคารใหญ่ ผนังหนา หรือหลายหลัง ค่อยเพิ่ม Gateway แล้วรวมทุกตัวผ่าน LAN ที่มีอยู่

อาคารเดียว Gateway 1 ตัว · Ethernet 1 ช่อง (ไม่มี Wi-Fi / 4G ในตัว) · ภาพประกอบ ตำแหน่งเป็นตัวอย่าง

4321 Gateway LAN วิทยุ 433 MHz
≤ 128 อุปกรณ์ต่อ Gateway · 1 Gateway = 1 กลุ่มที่ดังพร้อมกัน · NVK วางแผนใช้จริง ~80–90 จุด เผื่อขยาย
ผนังธรรมดา 3–5 ชั้นหรือผนังรับน้ำหนัก 1–2 ชั้น · ทางเดิน 20–40 ม. (ค่าในอาคารตาม datasheet)
1.5–2 กม. ที่โล่งใช้เทียบเท่านั้น — ออกแบบจริงยึดค่าในอาคารและผลวัดสัญญาณหน้างาน
24 ชม. แบต Gatewayไฟ 12 V + แบตสำรอง (standby · ดัง 20 นาที) · เผื่อ UPS ให้ Gateway + switch ตามเกณฑ์ไฟสำรองของโครงการ

หลายอาคาร · Gateway อาคารละตัว รวมที่ห้องควบคุมเดียว · High Level Design

อาคาร Aสำนักงาน

หัวจับควันหัวจับความร้อนจุดกดแจ้งเหตุSounder)))Gateway

≤ 128 จุด · ดังพร้อมกันในอาคาร
Relay ×2 → ตู้เดิมของอาคาร (ถ้ามี)

อาคาร Bโรงงาน

หัวจับควันหัวจับความร้อนจุดกดแจ้งเหตุSounder)))Gateway

≤ 128 จุด · ดังพร้อมกันในอาคาร
Relay ×2 → ตู้เดิมของอาคาร (ถ้ามี)

อาคาร Cคลังสินค้า

หัวจับควันหัวจับความร้อนจุดกดแจ้งเหตุSounder)))Gateway

≤ 128 จุด · ดังพร้อมกันในอาคาร
Relay ×2 → ตู้เดิมของอาคาร (ถ้ามี)

LAN / Fiber ระหว่างอาคาร
หน้าจอ Fire Workstation แสดงผังอาคาร — showroom NVK
Fire WorkstationHK-TX-1400 · ผังทุกอาคาร · รับเหตุและสถานะของทุก Gateway
HikCentral Proเมื่อมีหลายไซต์ หรือต้องสั่งระบบอื่น (ประตู · ไม้กั้น · เสียงประกาศ)
ห้องควบคุมกลาง · ไม่มีสายสัญญาณ Fire ข้ามอาคาร — ใช้ LAN ของโครงการที่มีอยู่

ผังวาดโดย NVK · ตำแหน่งและประเภทอาคารเป็นตัวอย่าง · ที่มา: datasheet HF-PG2-R (128 อุปกรณ์ · ระยะ · Ethernet · Relay ×2) · HK-TX-1400 · Hikvision (แบต Gateway standby 24 ชม.) · ค่า 80–90 จุดเป็นแนวทางออกแบบของ NVK · หน้าจอ Workstation จาก showroom NVK · อ่านแนวทางออกแบบฉบับเต็ม →

06 — งานติดตั้งจริงของ NVK

งานจริง: ห้าง 6 ชั้น 106 จุด · ทดสอบสัญญาณก่อนส่งมอบ Real installation

Sounder ไร้สาย HF-SS2-R ติดบนเสาโถงห้าง เสียบปลั๊ก 12 V — หน้างานจริงของ NVK
Sounder บนเสาโถง · ปลั๊ก 12 V

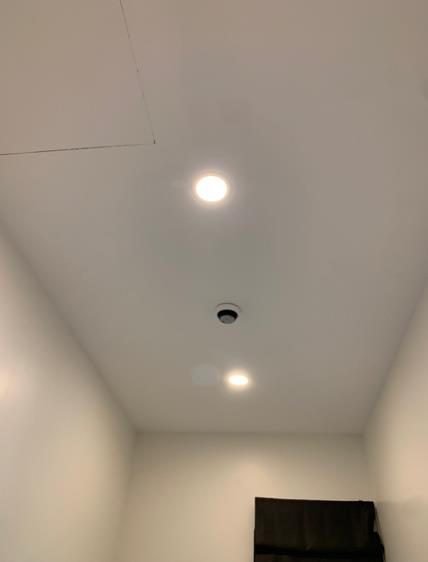

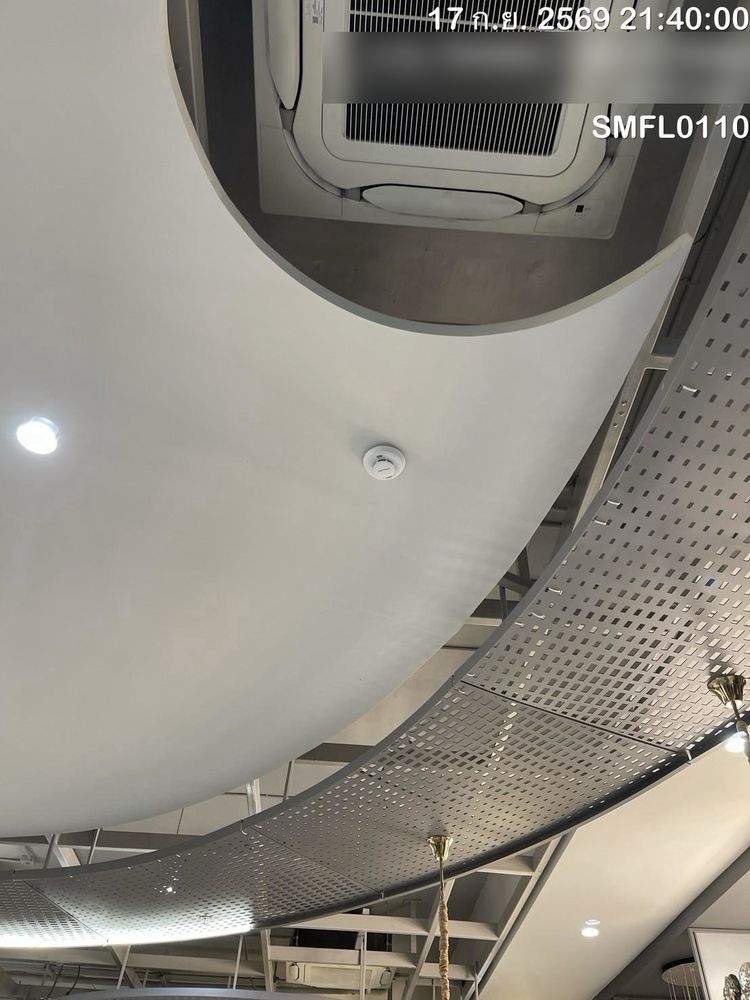

หัวจับควันไร้สายติดบนฝ้า — หน้างานจริงของ NVK
หัวควันบนฝ้า
จุดกดแจ้งเหตุไร้สายหน้าโถงลิฟต์ข้างป้ายหนีไฟ — หน้างานจริงของ NVK
MCP หน้าโถงลิฟต์
Fire Workstation ที่ห้องควบคุมของห้าง — หน้างานจริงของ NVK
Fire Workstation
ทดสอบสัญญาณ Gateway ในช่องบันไดคอนโด ชั้น 3 ถึง 7 — งาน NVK
ทดสอบสัญญาณ ชั้น 3 → 7 (คอนโด)
106จุด

ห้างค้าปลีก 6 ชั้น · LoRa ทั้งระบบ

  • เข้างานหลังร้านปิด 18:00–02:00
  • ร้านเปิดขายตามปกติทุกวัน
  • ส่งมอบพร้อมภาพ + Serial ทุกจุด
หน้า WebUI ของ Gateway แสดงตารางอุปกรณ์พร้อมค่าความแรงสัญญาณ dB รายหัว
วัดสัญญาณทุกจุดที่ WebUI ก่อนส่งมอบ (ค่า dB รายหัว)

ภาพ: หน้างานจริงของทีม NVK (ไม่เปิดเผยชื่อโครงการ) · ภาพช่องบันได = งานคอนโด (คลิป NVK) ไม่ใช่ห้างนี้ · 106 จุดจากรายงานส่งมอบ (ก.ย. 2569) · ดูคลิปทดสอบ LoRa สำหรับคอนโด →

07 — Battery + Device Status

แบตเตอรี่ + สถานะทุกจุด — รู้ก่อนต้องเปลี่ยน Battery & device status

แบตเตอรี่ชาร์จได้ภายในตัว Gateway HF-PG2-R — ภาพจริงของทีม NVK
แบตชาร์จได้ในตัว Gateway · 7.2 V 2,500 mAh · ภาพจริง NVK

แบตเตอรี่ตามอุปกรณ์

  • HF-PG2-R
    HF-PG2-R
    Gateway
    24 ชม.standby · ดัง 20 นาที · ไฟ 12 V
  • HF-S3-R
    HF-S3-R
    หัวจับควัน
    5 ปีลิเธียม 3 V
  • HF-H2-R
    HF-H2-R
    หัวจับความร้อน
    3 ปีลิเธียม 3 V
  • HF-MP2-R
    HF-MP2-R
    จุดกดแจ้งเหตุ
    5 ปีลิเธียม 3 V
  • HF-SS2-R
    HF-SS2-R
    ไซเรน + ไฟแฟลช
    60 นาทีดังด้วยแบตสำรอง · ไฟหลัก 12 V

อายุแบต = ค่าออกแบบของผู้ผลิต ใช้งานจริงต่างได้ · Gateway: เผื่อ UPS ให้ Gateway + switch · Sounder ทุกจุดต้องมีปลั๊ก 12 V (ไฟหลักจาก adapter)

สถานะทุกจุด

แอป Hik-Connect แจ้งข้อผิดพลาดของแบตเตอรี่ แหล่งจ่ายไฟหลัก และสถานะฝาปิดของ LoRaFireGatewayหน้าจอจริง · showroom NVK
  • Online / Offline
  • แบตอ่อน
  • ถูกแกะ (Tamper)
  • ระดับสัญญาณ dB
  • ไฟหลัก Gateway
เห็นได้ 3 ที่จอ Gateway · WebUI · Workstation / แอป — แจ้งก่อนแบตหมด

ที่มา: datasheet HF-PG2-R (7.2 V 2,500 mAh) · HF-S3-R · HF-H2 · HF-MP2-R · HF-SS2-R · คู่มือ UD47500B (Sounder ดังด้วยแบต 60 นาที) · Gateway standby 24 ชม. · ดัง 20 นาที ตาม Hikvision · ภาพแบต / แอป = ภาพจริง NVK

08 — ดูที่ไหนได้บ้าง

ห้องควบคุม · มือถือ · HikCentral Pro — เห็นเหตุเดียวกัน Workstation · Hik-Connect · HCP

หัวไหนดัง ห้องควบคุมคลิกจุดเหตุแล้วเห็นภาพกล้องที่ผูกไว้ ก่อนส่งคนเดินไปถึง — ช่วยแยกไฟจริงกับเตือนผิด

จอ Fire Workstation แสดงผังอาคาร 3 มิติและจุดเหตุ — showroom NVK
Fire Workstation เปิดภาพกล้องที่ผูกกับจุดเหตุ — showroom NVK
คลิกจุดเหตุ → เปิดภาพกล้องที่ผูกไว้

Fire Workstation

HK-TX-1400 · ห้องควบคุม

ผังอาคาร · สถานะทุกจุด · ภาพกล้องจุดเกิดเหตุ · log เหตุ

แอป Hik-Connect — เครื่องทดสอบ NVK

Hik-Connect

แอปมือถือ

เจ้าของอาคาร / ช่างดูแล รับแจ้งเหตุ · แบตอ่อน · ไฟหลัก

HikCentral Pro

HikCentral Pro

VMS · หลายอาคาร / หลายไซต์

รวมเหตุไฟกับกล้อง · สั่งประตู / PA ได้ (แท็บ Workstation + Automation)

ผูกกล้อง 3 ขั้นที่ Workstation: เพิ่มกล้อง → Video Link (ลากเส้นจากกล้องไปหัวตรวจจับ / MCP / Gateway) → ดูภาพสด / Playback · ใช้ได้ทั้งกล้อง Fusion และกล้องวงจรปิด

หน้าจอ: Fire Workstation showroom NVK (ก.ค. 2569) · แอป = เครื่องทดสอบ NVK · ที่มา: datasheet HK-TX-1400 · HF-S3-R (View alarm from Hik-Connect) · ดูคลิป Workstation รับ Alarm →

09 — LoRa ใช้ที่ไหน

LoRa เหมาะกับงานที่ เดินสายยาก หรือปิดพื้นที่ไม่ได้ Use-cases

Gateway ติดผนังห้องในบ้านพักวิลล่า — หน้างานจริงของ NVK
บ้านพัก · วิลล่าไม่เจาะผนัง ไม่รื้อฝ้า

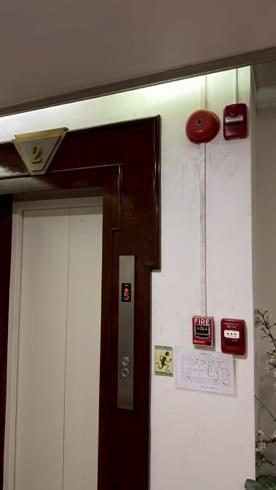

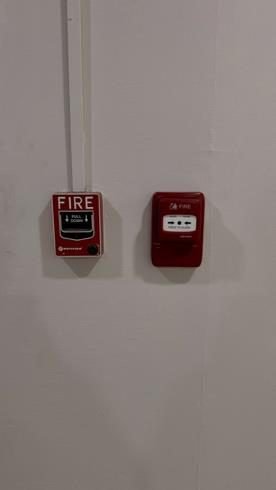

จุดกดแจ้งเหตุและ Sounder ไร้สายข้างประตูลิฟต์ในอาคารสำนักงาน — หน้างานจริงของ NVK
สำนักงานติดตั้งระหว่างเปิดทำงาน

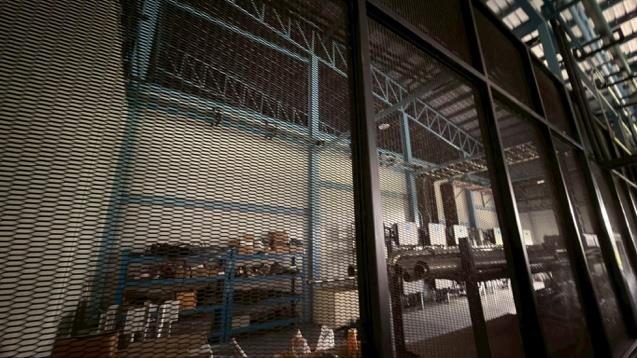

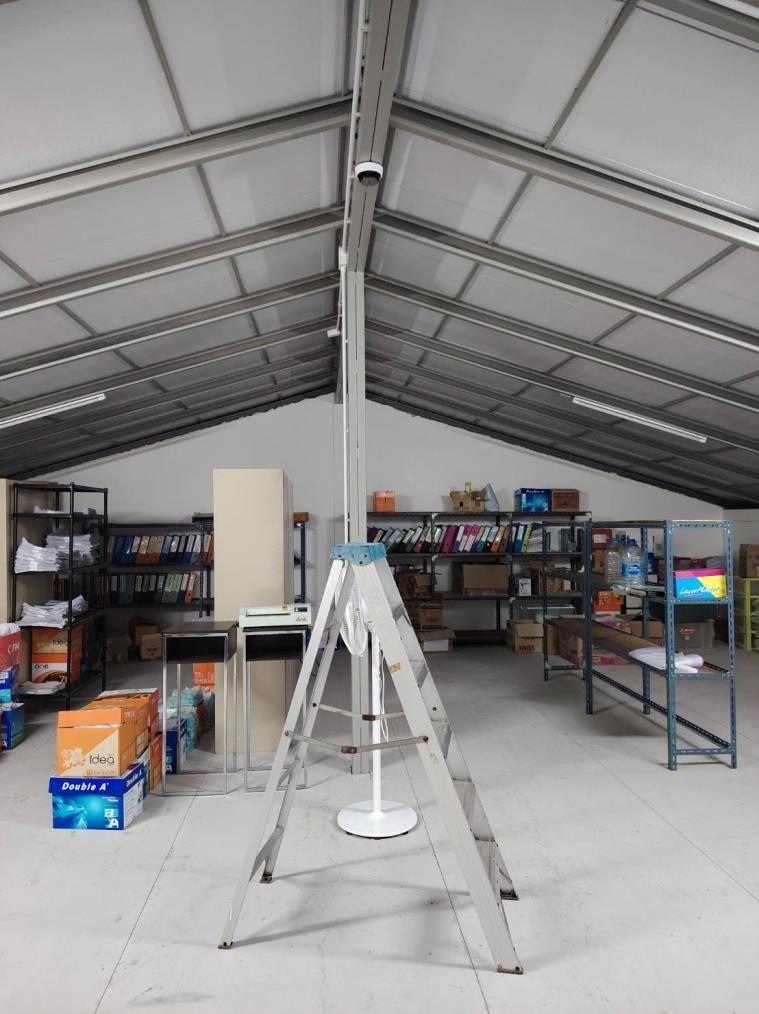

Gateway ในโถงโรงงานหลังคาสูง — หน้างานจริงของ NVK
โรงงาน · โกดังหลังคาสูง พื้นที่กว้าง
ทางเดินรีสอร์ตระหว่างอาคารห้องพักขณะติดตั้ง — หน้างานจริงของ NVK
รีสอร์ต · โรงแรมอาคารกระจายหลายหลัง
Sounder ไร้สายบนเสาโถงห้าง — หน้างานจริงของ NVK
ห้าง · ค้าปลีกไม่ปิดพื้นที่ขาย

ใช้ได้เช่นกันโรงเรียน · เนอสเซอรี่ (ติดตั้งช่วงปิดเทอมสั้น) · อาคารเก่า / อาคารอนุรักษ์ (ไม่ต้องเดินท่อสายบนผนังเดิม)

ภาพจากหน้างานจริงของ NVK · ไม่ระบุชื่อโครงการ · ก่อนเสนอ ตรวจระยะสัญญาณหน้างานและตำแหน่ง Gateway

Quick to deploy · Easy to scale

ต้องการทดสอบระบบ Wireless FAS ที่ไซต์ของคุณ?

ส่งผังอาคารให้ทีม NVK ช่วยวาง Gateway และวัดสัญญาณหน้างานก่อนเสนอแบบ

10 — คำถามที่พบบ่อย

คำถามที่พบบ่อย · Wireless Fire Alarm (LoRa)

ติดตั้งระบบไร้สาย LoRa ต้องรื้อฝ้า เจาะผนัง หรือหยุดใช้อาคารไหม

ไม่ต้อง หัวตรวจจับ ปุ่มแจ้งเหตุ และ Sounder ใช้แบตเตอรี่และคุยกับ Gateway ทางวิทยุ ไม่ต้องร้อยท่อ ไม่มีงานเจาะหรืองานเชื่อมใกล้สินค้า จึงติดตั้งได้ขณะอาคารเปิดใช้งาน ทำทีละโซนหรือนอกเวลาทำการได้ จุดเดียวที่เดินสายคือ Gateway (LAN + ไฟเลี้ยง)

อ่านต่อ: Fire Alarm ไร้สาย: ทำไมอาคารยุคใหม่เลิกเดินสาย

เหมาะกับงานแบบไหนมากที่สุด

งานที่เดินสายยากหรือแพงเกินเหตุ: โกดังและคลังสินค้าเพดานสูง โรงงานที่ต้องขยายพื้นที่ หอพัก อพาร์ตเมนต์ รีสอร์ต โรงเรียน บ้านพักคนชรา ศาสนสถาน อาคารเก่าหรืออาคารอนุรักษ์ และพื้นที่เช่าที่เจ้าของไม่ให้เจาะโครงสร้าง ระบบถอดย้ายไปอาคารใหม่ได้

อ่านต่อ: Fire Alarm ไร้สายสำหรับโกดังและคลังสินค้า

ทำไมระบบไร้สายมักคุ้มกว่าในโกดังและอาคารที่เปิดใช้งานอยู่

ในโกดัง ต้นทุนหลักของระบบเดินสายไม่ใช่ค่าอุปกรณ์ แต่คือสายและท่อที่ยาวเป็นกิโลเมตร งานรถกระเช้าใต้หลังคา 8–15 เมตร ใบอนุญาตทำงานร้อน และการกันพื้นที่จนต้องหยุดรับ-จ่ายสินค้า ระบบไร้สายตัดต้นทุนกลุ่มนี้ออกเกือบทั้งหมด ส่วนค่าอุปกรณ์ต่อจุดสูงกว่า ทีม NVK ช่วยเทียบงบทั้งโครงการให้ได้

อ่านต่อ: Fire Alarm ไร้สายสำหรับโกดังและคลังสินค้า

สัญญาณไปได้ไกลแค่ไหน และ Gateway หนึ่งตัวดูแลได้กี่จุด

LoRa 433 MHz ระยะ 1.5–2 กม. ในที่โล่ง ในอาคารทะลุผนังธรรมดาได้ราว 3–5 ชั้น Gateway หนึ่งตัวรับได้สูงสุด 128 อุปกรณ์ (งานจริงของ NVK วางราว 80–90 จุดต่อ Gateway ตามผลวัดสัญญาณ) อาคารใหญ่หรือหลายหลังเพิ่ม Gateway แล้วรวมทุกตัวที่ Fire Workstation ทีม NVK วัดสัญญาณหน้างานก่อนวางผังให้

อ่านต่อ: Hikvision LoRa Wireless Fire Alarm ทำงานอย่างไร

แบตเตอรี่อยู่ได้นานแค่ไหน และจะรู้ได้อย่างไรเมื่อแบตอ่อน

แบตเตอรี่อายุ 3–5 ปีตามรุ่น ระบบแจ้งเตือนล่วงหน้าเมื่อแบตอ่อน หัวสกปรก ถูกแกะเครื่อง หรือขาดการติดต่อ และ Gateway ประกาศเสียงบอกประเภทเหตุขัดข้องได้ ผู้ดูแลจึงเปลี่ยนแบตตามรอบได้โดยไม่ต้องเดาจุด

อ่านต่อ: Hikvision LoRa Wireless Fire Alarm ทำงานอย่างไร

มีตู้ Fire Alarm เดิมอยู่แล้ว ต้องรื้อไหม

ไม่ต้องรื้อ Gateway มี relay 2 ช่อง แยกส่งเหตุเพลิงไหม้กับเหตุขัดข้องเข้าตู้ FACP เดิม ระบบเสียงประกาศ หรือระบบประตูได้ จึงใช้ขยายระบบเดิมไปยังอาคารหรือโซนใหม่ที่เดินสายไม่ถึง

อ่านต่อ: Fire Alarm ไร้สายสำหรับโกดังและคลังสินค้า

ห้องควบคุมเห็นอะไรบ้างเมื่อเกิดเหตุ

หน้างานดังก่อน: หัวที่เจอเหตุดังในห้อง Gateway สั่ง Sounder ทั้งกลุ่ม และ Fire Workstation แสดงตำแหน่งบนผังอาคาร พร้อมเปิดภาพกล้องใกล้จุดเหตุให้เจ้าหน้าที่ยืนยันภาพก่อนส่งคนไปถึงจุด Workstation รวมได้ทุก Gateway และไม่มีค่า License

อ่านต่อ: Hikvision LoRa Wireless Fire Alarm ทำงานอย่างไร

ใช้ในงานที่อ้างมาตรฐาน วสท. ได้ไหม

วสท. 021002-24 ไม่ได้ห้ามระบบไร้สาย และให้ผู้ออกแบบพิจารณาความเทียบเท่ากับระบบเดินสาย สิ่งที่ต้องทำให้ได้คือเวลาจากหัวถึงจุดบันทึกเหตุตามที่กำหนดในข้อ 10.2.1(7) ซึ่งระบบ LoRa ไม่มีการตั้งหน่วงเวลา ทีม NVK ช่วยเตรียมผลวัดเวลาทุกจุด ผลวัดสัญญาณ และเอกสารประกอบให้ผู้ออกแบบและผู้ตรวจของโครงการ

อ่านต่อ: ใช้ระบบแจ้งเหตุเพลิงไหม้ไร้สายในงานที่อ้าง วสท.

11 — วีดีโอสาธิต

ดูการทำงานจริง Watch in action

ทดสอบจริงในคอนโด · Fire Workstation รับ Alarm จาก Wireless FAS และ Fusion Camera · เชื่อม HikCentral Pro

สาธิตการตั้งค่าเบื้องต้น 1:15 · ติดตั้ง Gateway → เพิ่มอุปกรณ์ → ทดสอบสัญญาณ → วางบนแปลน + ผูกกล้อง → ทดสอบทั้งระบบ · ดูบน YouTube
แนะนำ Wireless LoRa Fire Alarm System▶
แนะนำ Wireless LoRa Fire Alarm System
YouTubeOverview
ทดสอบ LoRa สำหรับคอนโด▶
ทดสอบ LoRa สำหรับคอนโด
YouTubeField test
Demo FIRE WORKSTATION รับ Alarm จากกล้องจับไฟ Fusion Camera▶
Demo FIRE WORKSTATION รับ Alarm จากกล้องจับไฟ Fusion Camera
YouTubeWorkstation
Demo FIRE WORKSTATION ที่ทำงานร่วมกับ Wireless LoRa Fire Alarm System▶
Demo FIRE WORKSTATION ที่ทำงานร่วมกับ Wireless LoRa Fire Alarm System
YouTubeWorkstation
สาธิตการทำงานเมื่อเชื่อมต่อ Wireless FAS เข้ากับ Fire Workstation และ HikCentral Pro▶
สาธิตการทำงานเมื่อเชื่อมต่อ Wireless FAS เข้ากับ Fire Workstation และ HikCentral Pro
YouTubeIntegration
12 — รายการสินค้า

Gateway + Smoke / Heat / MCP / Strobe Products

6 รุ่นครบทั้งระบบ · ราคาตั้งผู้ผลิต (MSRP) ไม่รวม VAT 7% · สต๊อกอัปเดตจากระบบ

LoRa Wireless Devices

5 SKUGateway + อุปกรณ์ภาคสนาม 4 ชนิด — LoRa 433 MHz · 1.5–2 กม. ที่โล่ง
HF-PG2-R
HF-PG2-RGateway

Fire Gateway · LoRa 433 MHz (New Gen)

หัวใจระบบ Wireless FAS · ติดผนัง
สูงสุด 128 อุปกรณ์ · ใช้งานจริง ~80–90 ตัว
LoRa 433 MHz · 1.5–2 กม. ที่โล่ง · ในอาคารผ่านผนัง 3–5 ชั้น
Relay 2 ช่อง — ส่งเหตุเข้าตู้ FAS เดิม
รับประกัน 2 ปีDatasheet →
HF-S3-R
HF-S3-RSmoke

Wireless Smoke Detector · 433 MHz

ติดเพดาน · Photoelectric
Photoelectric แบบ dual-light ลดเตือนผิดจากไอน้ำ
ไร้สาย LoRa 433 MHz — ส่งเหตุผ่าน Gateway
แบตลิเธียม 5 ปี + แจ้งแบตอ่อน / ห้องควันสกปรก
รับประกัน 2 ปีDatasheet →
HF-H2-R
HF-H2-RHeat

Wireless Heat Detector · 433 MHz

ติดเพดาน · ครัว / พื้นที่มีควันปกติ
ตรวจจับ "ความร้อน" ล้วน — ไม่หลอนกับควัน/ไอน้ำ
NTC · 57 °C หรือขึ้นเร็ว ≥8 °C/นาที
ไร้สาย LoRa — ส่งเหตุผ่าน Gateway · แบต 3 ปี
รับประกัน 2 ปีDatasheet →
HF-MP2-R
HF-MP2-RMCP

Wireless Manual Call Point · 433 MHz

ติดผนังทางออก / ทางเดิน
ปุ่มแจ้งเหตุไร้สาย — ยึดผนังด้วยสกรู
รีเซ็ตด้วยกุญแจ (key reset)
แบตลิเธียม 5 ปี · แจ้ง tamper / แบตอ่อน
รับประกัน 2 ปีDatasheet →

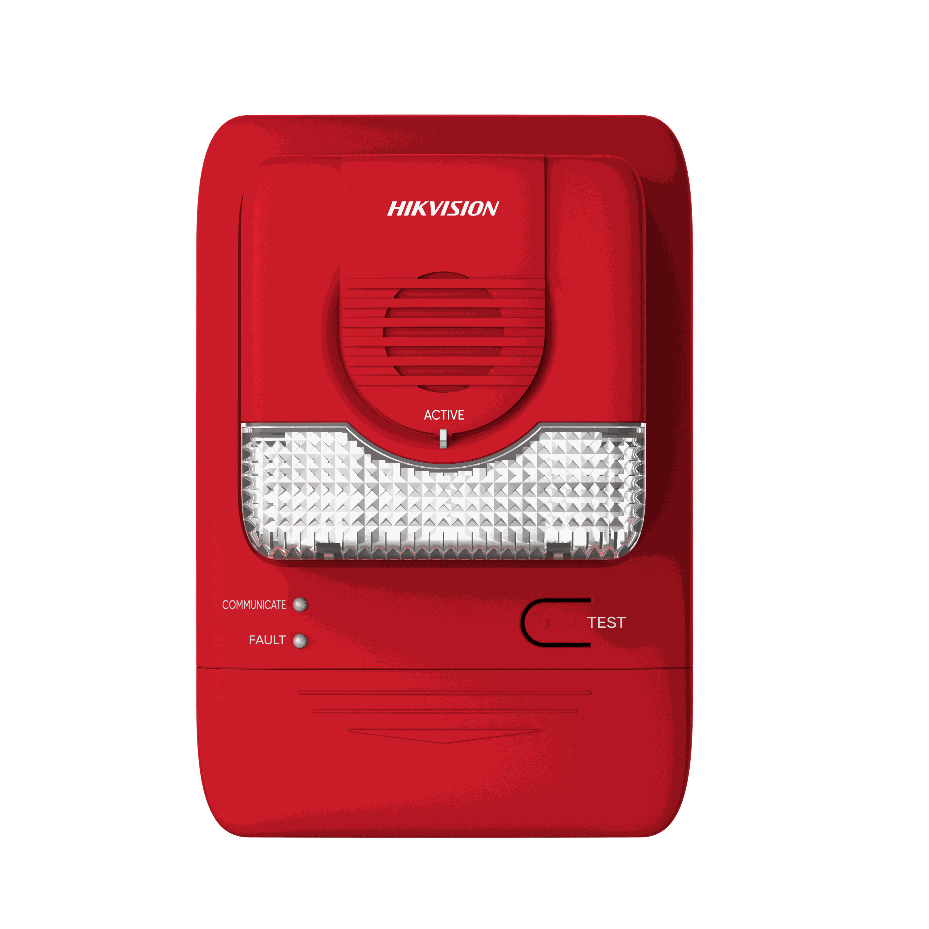

HF-SS2-R
HF-SS2-RSounder

Wireless Sounder Strobe · 433 MHz

เสียง + แสง · ติดผนัง
เสียง 75–100 dB + แสงวับวาบ
ไฟหลัก DC 12V จาก adapter ในกล่อง — เตรียมปลั๊กทุกจุด
แบตสำรอง ดังต่อเนื่อง 60 นาทีเมื่อไฟดับ
รับประกัน 2 ปีDatasheet →

Fire Workstation

1 SKUรวมหลาย Gateway บนจอเดียว · ทำงานร่วมกับ Fusion Camera และ CCTV Hikvision / Dahua / Uniview · ไม่มีค่า License
HK-TX-1400
HK-TX-1400Workstation

Fire Workstation · Visual Management / Annunciator

ศูนย์บริหารรวม · จอ Industrial LCD
รับ Alarm จากหลาย Gateway บนผังอาคาร
Popup ภาพกล้อง Hikvision / Dahua / Uniview
สั่งแจ้งเหตุ / เงียบ / รีเซ็ต Gateway ได้
ไม่มีค่า License · รับประกัน 2 ปีDatasheet →
HIKVISION/Fire Safety/Fusion CameraIR Flame · Thermal · AI

Fire detection
you can see.

กล้อง IP ที่มีเซ็นเซอร์ตรวจไฟจริงในตัว เห็นจุดร้อนและเปลวไฟจากภาพ พร้อมภาพยืนยันเหตุ

  • 01
    โกดังเพดานสูง เห็นไฟที่ต้นทางIR + Thermal มองทั้งแถวชั้นวาง ไม่ต้องรอควันลอยถึงหัวตรวจจับ
  • 02
    งานเชื่อม ≠ ไฟไหม้AI จากภาพช่วยยืนยันเหตุ ลดการแจ้งเตือนหลอกในโรงงาน
  • 03
    เห็นจุดเกิดเหตุบนผังอาคารส่ง Event + ภาพเข้า Fire Workstation · ใช้ร่วมกับ LoRa Wireless FAS
เลือกรุ่น ดูทุกรุ่น

ส่งแปลนให้ NVK ประเมิน · ติดต่อเรา · ถามน้อง NV · ฝากเบอร์ให้ทีมติดต่อกลับ

1:16

ใช้นำเสนอหน้างานได้ · กด เต็มจอ แล้วเปิดเสียง

Why Fusion · ลูกค้าได้อะไร

เห็นไฟจากภาพ มีภาพยืนยัน เตือนผิดน้อยลง

กล้อง Fusion รวมเซนเซอร์ตรวจไฟจริงกับกล้อง IP ไว้ในตัวเดียว — 6 เรื่องที่เจ้าของอาคารและทีมดูแลระบบได้เพิ่มจากหัวตรวจจับบนเพดาน

โกดังโครงหลังคาเหล็กเพดานสูง1

เห็นไฟที่ต้นทาง แม้เพดานสูง

เพดานเกิน 10.50 ม. หัวควันชนิดจุดติดไม่ได้ — กล้องติดผนัง/เสา มองเห็นจุดเกิดเหตุ ไม่ต้องรอควันลอยถึงหัวตรวจ

ภาพความร้อนของตู้ไฟฟ้า เห็นจุดร้อน (เดโม Hikvision)2

เตือนร้อนผิดปกติ ก่อนติดไฟ

ภาพความร้อน VOx วัดอุณหภูมิทั้งภาพ (VT · VTR) เตือนเมื่อสูงเกินค่าที่ตั้ง หรืออุณหภูมิพุ่งเร็ว

โมดูลเซนเซอร์ Multi-IR ในกล้อง Fusion3

แยกเปลวไฟจริง จากแสงหลอก

เซนเซอร์ IR 4.3 µm + ช่องอ้างอิง 3.8 / 5.0 µm · AI ตรวจซ้ำจากภาพ (Recheck)

แจ้งเตือนอุณหภูมิพร้อมภาพความร้อนบนมือถือ (ทดสอบที่ NVK)4

มีภาพยืนยันทุกเหตุ

ภาพ + คลิปตอนเกิดเหตุ ขึ้น NVR · HikCentral Pro · Fire Workstation · มือถือ

หน้าตู้แจ้งเหตุ Conventional HF-C1085

ต่อตู้แจ้งเหตุเดิม + ไซเรนหน้างาน

Alarm Out ของกล้อง → AUX/โซนของตู้ · ไซเรนบนรีเลย์กล้อง = Klaxon Sonos PSC-0013 (ผู้ผลิตอื่น)

AI ตรวจถังดับเพลิงหายจากจุด แจ้งเข้าแอป (ทดสอบที่ NVK)6

กล้องเดียว ได้ทั้งไฟและความปลอดภัย

ถังดับเพลิงหาย · ทางหนีไฟถูกกีดขวาง · สูบบุหรี่ (เฉพาะ VR343 · VT343 · VH343)

เลือกตามสิ่งที่กังวล: ร้อนสะสม → VT · เปลวไฟ → VR · ควันในห้อง → VS409 · ครบในตัวเดียว → VTR344

ที่มา: datasheet HF-VTR344 · HF-VT343 (09/2025) · HF-VR343 · วสท. 021002-24 ข้อ 6.2.1(1) · ภาพ 2 = เดโม Hikvision · ภาพ 4, 6 = ทดสอบที่ NVK · การนับกล้องเป็นอุปกรณ์แจ้งเหตุตามมาตรฐาน ผู้ออกแบบระบุในแบบ

Fire stages · ไฟเริ่มยังไง

ร้อน → ควัน → เปลว → ลาม · กล้องแต่ละแบบเห็นคนละช่วง

ไฟทั่วไปที่เริ่มจากอุปกรณ์ร้อน — สายไฟ ตู้ไฟ แบตเตอรี่ มอเตอร์ — ผ่านช่วงร้อนผิดปกติก่อนมีควันและเปลว เลือกกล้องให้ตรงกับช่วงที่อยากเห็น

ลำดับเหตุการณ์ →
ปกติเฝ้าดูตลอด
ร้อนผิดปกติสายไฟ ตู้ไฟ แบต มอเตอร์
ควันคุ ไหม้ช้า
เปลวไฟลุกเป็นไฟ
ลุกลามไฟขยายพื้นที่
ภาพความร้อนVT343 · VT344 · VTR344
ตั้งแต่ช่วง: ร้อนผิดปกติเห็นจุดร้อนบนพื้นผิว ก่อนเริ่มมีควัน
อุณหภูมิที่ตัวกล้องVH221 · VH243
ตั้งแต่ช่วง: ควัน (เมื่อความร้อนลอยถึงกล้อง)เตือนเมื่ออากาศร้อนลอยถึงตัวกล้อง
ควันVS409 · AI ควันจากภาพ
ตั้งแต่ช่วง: ควันเห็นควันในภาพ · ห้องควันในตัว VS409
IR เปลวไฟVR343 · VR344 · VTR344
ตั้งแต่ช่วง: เปลวไฟรังสี IR ของเปลวไฟ + AI จากภาพ

ผังแนวคิดโดย NVK — ลำดับเหตุการณ์ ไม่ใช่สเกลเวลา · ไฟบางแบบ เช่น เชื้อเพลิงเหลว ลุกเป็นเปลวไฟตั้งแต่ต้น ซึ่งกล้อง IR เปลวไฟเหมาะกับพื้นที่แบบนั้น · หลักการตรวจจับตาม datasheet แต่ละรุ่น · ภาพสินค้า = render Hikvision

Physical sensor + AI · 2 วิธีตรวจจับ

เซนเซอร์จริง + AI จากภาพ — แต่ละรุ่นมีอะไร

เซนเซอร์จริงวัดสิ่งที่ไฟปล่อยออกมา (ความร้อน ควัน รังสี IR) ส่วน AI ดูจากภาพสี — รุ่นที่มีทั้งสองแบบตรวจยืนยันกันเองได้

เลื่อนตารางซ้าย-ขวา →

เซนเซอร์จริง (Physical)AI จากภาพ (กล้อง)
รุ่นอุณหภูมิ
ที่ตัวกล้อง
ห้องควัน
photoelectric
ภาพความร้อน
VOx
IR เปลวไฟ
4.3 µm
ควัน /
เปลวไฟ
พฤติกรรมเสี่ยง
(สูบบุหรี่ ฯลฯ)
ถัง
ดับเพลิง
ทางหนีไฟ
ถูกกีดขวาง
HF-VH221 2MPthermistor———————
HF-VH243 4MP−20~120 °C———————
HF-VS409 fisheye54–70 °C————
HF-VT343 turret——−20~550 °C—
HF-VT344 box——−20~400 °C————
HF-VR343 turret———Dual-IR
HF-VR344 box———Triple-IR———
HF-VTR344 3-in-1——−20~400 °CTriple-IR———
  • VH221 · VH243 วัดอุณหภูมิอากาศที่ตัวกล้อง ไม่ใช่ภาพความร้อน — เตือนเมื่อความร้อนลอยมาถึงกล้อง (VH243 มี AI เฉพาะ On/Off duty)
  • VS409 หัวควัน photoelectric + กล้อง fisheye 4MP 170° × 160° ติดเพดานในอาคาร · เตือนความร้อน 54–70 °C · มีแบตสำรองให้ส่วนหัวควัน
  • VT343 · VT344 ไม่มีเซนเซอร์ IR 4.3 µm — เปลวไฟของ VT มาจาก AI ภาพ + อุณหภูมิ · เตือนได้ทั้งสูงเกินค่าที่ตั้งและอุณหภูมิพุ่งเร็ว
  • VT344 · VR344 · VTR344 มี AI ความปลอดภัยแบบบุกรุก/ข้ามเส้น แต่ไม่มี AI ถังดับเพลิง พฤติกรรมเสี่ยง หรือทางหนีไฟ

● ดำ = เซนเซอร์จริง · ● แดง = AI จากภาพ · ที่มา: datasheet VH221 (09/2025) · VH243 (08/2026) · VS409 (03/2025) · VT343 (09/2025) · VT344 (06/2025) · VR343 (12/2024) · VR344 (01/2025) · VTR344 (09/2025) — ช่อง "Intelligent Alarm" · ภาพสินค้า = render Hikvision

Heat Detection Camera · รุ่นเริ่มต้น

HF-VH221 · VH243 — กล้อง + เซนเซอร์อุณหภูมิ

กล้องวงจรปิดที่มีเซนเซอร์วัดอุณหภูมิอากาศรอบตัวกล้อง เตือนเมื่อความร้อนลอยมาถึง พร้อมภาพและคลิปตอนเกิดเหตุ — ไม่ใช่กล้องภาพความร้อน

กล้อง Hikvision HF-VH221 ทรงโดม 2MP มีไมค์ในตัว
HF-VH2212MP · ไมค์ในตัว
กล้อง Hikvision HF-VH243 ทรงโดม 4MP มีไมค์ ลำโพง และ Alarm I/O
HF-VH2434MP · ไมค์ + ลำโพง · Alarm I/O
  • เตือนอุณหภูมิสูงเกิน (VH221 เตือนอุณหภูมิพุ่งได้ด้วย)วัดที่ตัวกล้อง · ±3 °C · ไม่ใช่ภาพความร้อน
  • ไฟสถานะบนตัวกล้อง แดง เหตุ · เหลือง ขัดข้อง · เขียว ปกติสั่งเงียบจากระยะไกลได้
  • ภาพ + คลิปตอนเกิดเหตุ ขึ้น NVR · HikCentral Pro · Hik-ConnectONVIF · ISAPI
  • สาย LAN เส้นเดียว PoE 802.3af · IP66ติดผนัง 2.4–2.8 ม. · ติดเพดาน 3.3–6 ม.
VH221VH243
ภาพ2MP 1920×10804MP 2560×1440
วัดอุณหภูมิThermistor · ±3 °C−20~120 °C · ±3 °C
Alarm I/O · เสียง— · ไมค์1 in / 2 out · ไมค์ + ลำโพง
เหมาะกับ ห้องเก็บของ · คลังขนาดเล็ก · ร้านค้า · ห้องเครื่อง · ห้องเอกสาร · โรงแรม

ที่มา: datasheet HF-VH221 (09/2025) · HF-VH243 (08/2026) · VH221 ไม่มี AI · VH243 มี AI เฉพาะ On/Off duty · ภาพสินค้า = render Hikvision

Smoke Detection Camera

HF-VS409 — หัวควัน + กล้อง 4MP มุมกว้าง ในตัวเดียว

ติดเพดานในอาคารเหมือนหัวควันทั่วไป แต่เมื่อหัวควันดัง มีภาพทั้งห้องจากเลนส์ fisheye ให้ดูยืนยันจากมือถือ

Hikvision HF-VS409 หัวตรวจจับควันรวมกล้อง fisheye 4MP ติดเพดาน
170° × 160°Photoelectric≥ 85 dB @3 ม.PoE af
  • ห้องควันแบบ photoelectric + เตือนความร้อน 54–70 °Cself-check · แจ้งห้องควันสกปรก · สั่งเงียบระยะไกล
  • ภาพ 4MP fisheye 170° × 160° เห็นทั้งห้องจากเพดาน2560 × 1440 · IR 15 ม.
  • AI จากภาพ: ต้นเพลิง · ทางหนีไฟถูกกีดขวาง · บุกรุกภาพ + คลิปตอนเกิดเหตุ → แอปมือถือ
  • ไฟเลี้ยง 12 VDC / PoE · แบตสำรอง 3 VDC ให้ส่วนหัวควันAlarm 1 in / 1 out · microSD 128 GB
เหมาะกับ ร้านค้า · สำนักงาน · ห้องเครื่อง ที่อยากได้ภาพยืนยันเมื่อหัวควันดัง

ที่มา: datasheet HF-VS409 (03/2025) · ใช้งานในอาคาร −10~55 °C · ภาพสินค้า = render Hikvision · สอบถามรุ่นนี้กับทีม NVK

อ้างอิงมาตรฐาน · วสท. 021002-24

วสท. 2567 รองรับกล้อง — ในพื้นที่ที่เหมาะ

มาตรฐานระบบแจ้งเหตุเพลิงไหม้ฉบับ 2567 มีหัวข้อกล้องตรวจจับควันและกล้องเปลวเพลิง พร้อมเงื่อนไขว่าใช้ที่ไหนได้ ใช้ที่ไหนไม่ควร

6.5

กล้องตรวจจับควันชนิดภาพวิดีโอ

ใช้ได้กับ โถงกว้าง/โถงสูง · จุดเสี่ยงเฉพาะ · ภายนอกอาคาร

ต้อง ตรวจคุมสายสัญญาณ · มองเห็นทั้งพื้นที่ ไม่มีจุดบอด

ไม่ควรใช้ในพื้นที่ที่ต้องพิสูจน์ควันที่ตัวอุปกรณ์

7.1 · 7.4

หัวเปลวเพลิง และกล้องเปลวเพลิง

เหมาะ ป้องกันทรัพย์สินเสี่ยงสูง: เครื่องจักร คลังเชื้อเพลิง แก๊ส

กล้องต้องแยกเปลวจริง/เปลวเทียมได้ · ตรวจคุมสาย

ไม่ใช่อุปกรณ์ป้องกันชีวิต (ไฟคุ/ควันมาก่อนเปลว)

6.2.1(1)

เพดานสูงเกิน 10.50 ม.

หัวควันชนิดจุดติดไม่ได้

ภาคผนวก ก.4.2 ยกตัวอย่าง ลำแสง · ASD · กล้อง สำหรับโถง 10.5–25 ม.

ภาคผนวกเป็นข้อมูล ไม่ใช่ข้อบังคับ

ห้องพัก · ทางเดิน · ทางหนีไฟ ยังใช้หัวควันต่อเข้าตู้ ตามแบบ
Fusion = เตือนล่วงหน้า + ภาพยืนยัน · จะนับแทนอุปกรณ์ตามแบบ ต้องให้วิศวกรรับรอง

อ่านต่อ: กล้องจับควัน กล้องความร้อน หัวจับเปลวไฟ ตาม วสท. 2567

ที่มา: วสท. 021002-24 ข้อ 6.2.1(1) · 6.5 · 7.1 · 7.4 · ภาคผนวก ก.4.2 · สรุปโดย NVK (ไม่ใช่ตัวบทเต็ม) · วสท. ไม่มีหัวข้อกล้องภาพความร้อนโดยตรง

High ceiling · เพดานสูงเกิน 10 ม.

เพดานสูงที่หัวควัน/หัวความร้อนไปไม่ถึง — กล้องเห็นไฟที่ต้นทาง

หัวควันชนิดจุดติดได้ไม่เกิน 10.50 ม. · ลำแสงต้องรอควันลอยขึ้นถึงแนวแสง และต้องดูแลเรื่องนก ฝุ่น และแนวลำแสง — กล้อง Fusion เห็นความร้อน เปลวไฟ และควันตั้งแต่ต้นทาง พร้อมภาพยืนยันบนจอ

เปรียบเทียบในอาคารเพดานสูง 14 ม.: Beam Detector ใต้หลังคาต้องรอควันลอยถึงลำแสง และเสี่ยง fault จากนก ฝุ่น และแนวลำแสงเคลื่อน · กล้อง Fusion HF-VTR344 ติดเสา ~7 ม. เห็นจุดร้อน เปลวไฟ และควันที่ต้นทาง พร้อมภาพยืนยันบนจอห้องควบคุม

ภาพแนวคิด ไม่ใช่ผลทดสอบเวลา · วสท. 021002-24 ข้อ 6.2.1(1) และภาคผนวก ก.4.2 · ผู้ออกแบบระบุชนิดอุปกรณ์ในแบบ · บนมือถือเลื่อนภาพซ้าย-ขวาได้

Thermal Fire Detection Camera

HF-VT343 · VT344 — เห็นจุดร้อนทั้งภาพ ก่อนลุกเป็นไฟ

ภาพความร้อน VOx วัดอุณหภูมิทุกจุดในภาพ คู่กับกล้องภาพสีที่มี AI เห็นเปลวไฟและควัน

Hikvision HF-VT343 กล้องภาพความร้อนทรง turret
HF-VT343turret · IP67
  • VOx 8–14 µm · −20~550 °C (เลนส์ 3 mm)
  • เปลวไฟ AI 50 ม. · ควันจากภาพ
  • AI ถังดับเพลิง · ทางหนีไฟ · พฤติกรรมเสี่ยง
  • ไฟสถานะ · ลำโพง + ไมค์ · Alarm 2/2
  • PoE 802.3at
Hikvision HF-VT344 กล้องภาพความร้อนทรง box
HF-VT344box · IP66
  • VOx 256 × 192 · −20~400 °C
  • เปลวไฟ AI 50 ม. · ควันจากภาพ
  • บุกรุก · ข้ามเส้น (ความปลอดภัย)
  • Alarm 2/2 · RS-485
  • PoE 802.3at
ภาพความร้อนของตู้ไฟฟ้า เห็นจุดร้อนบนสายและอุปกรณ์ก่อนลุกไหม้ (เดโม Hikvision)
ภาพความร้อนตู้ไฟฟ้า — เห็นจุดร้อนก่อนลุกไหม้ (เดโม Hikvision)

เตือนได้ 2 แบบ: สูงเกินค่าที่ตั้ง และ อุณหภูมิพุ่งเร็ว

เหมาะ: ห้องแบตเตอรี่ · ตู้ไฟ/หม้อแปลง · สายพาน · กองวัสดุ · คลังกลางแจ้ง

ที่มา: datasheet HF-VT343 (09/2025) · HF-VT344 (06/2025) · เปลวไฟ 50 ม. ตามเอกสารนำเสนอของ Hikvision (datasheet: 30 ม. ถาด n-heptane 0.1 ตร.ม.) · VT ไม่มีเซนเซอร์ IR 4.3 µm — เปลวไฟมาจาก AI ภาพ · ภาพสินค้า = render Hikvision

Multi-IR Flame · 4.3 µm

HF-VR343 · VR344 — จับรังสี IR ที่ 4.3 µm ลายเซ็นของไฟจริง

เชื้อเพลิงที่มีคาร์บอนเผาไหม้ได้ CO₂ ร้อน ซึ่งแผ่รังสีเด่นที่ 4.3 µm · เซนเซอร์เทียบกับช่องอ้างอิง 3.8 / 5.0 µm เพื่อแยกเปลวไฟออกจากแสงแดด หลอดไฟ และความร้อนเครื่องจักร

3.85.0 4.3 µm · CO₂ 0 1 2 3 4 5 ความยาวคลื่น (µm) · ความสูงเป็นภาพแนวคิด IR ย่านกว้าง (ความร้อน) UV · แสงที่ตามองเห็น

หัว IR อย่างเดียวที่ไม่มีช่องอ้างอิง อาจสับสนกับแหล่งความร้อนอื่น — Multi-IR ดูสัดส่วนระหว่างช่อง แล้วกล้องยังมีภาพสีให้ยืนยันว่าไฟอยู่ตรงไหน

HF-VR343 กล้อง turret

HF-VR343

Dual-IR 4.3 + 3.8 µm
เปลวไฟ 30 ม.
มุมภาพ 79° × 43°
AI ถังดับเพลิง · ทางหนีไฟ
turret · IP67
HF-VR344 กล้อง box

HF-VR344

Triple-IR 4.3 + 3.8 + 5.0 µm
เปลวไฟ < 50 ม.
มุมภาพ 84° × 43°
4–20 mA · RS-485
box · IP66
โมดูลเซนเซอร์ IR
โมดูล IR แยกจากเลนส์กล้อง · ภาพสียืนยันว่าไฟอยู่ตรงไหน · HF-VTR344 ใช้ Triple-IR ชุดเดียวกัน (เปลวไฟ 30 ม.)

ที่มา: datasheet HF-VR343 (12/2024) · HF-VR344 (01/2025) · HF-VTR344 (09/2025) · ระยะเปลวไฟ VR343 · VTR344 ทดสอบกับถาด n-heptane 0.1 ตร.ม. ตาม datasheet · วสท. 021002-24 ภาคผนวก ก.2.4 (IR ไฮโดรคาร์บอน 4.3 µm) · กราฟแนวคิดวาดโดย NVK

3-in-1 · Inside HF-VTR344

HF-VTR344 — 1 กล้อง 3 เซนเซอร์ ควัน เปลวไฟ ความร้อน

ภาพสี + AI เห็นควัน · Triple-IR จับเปลวไฟ · ภาพความร้อนวัดอุณหภูมิ — ทั้งสามดูจุดเดียวกัน จึงตรวจยืนยันกันเองได้

แกะกล้อง Hikvision HF-VTR344: เลนส์ภาพสี + AI จับควัน, Triple-IR 4.3 μm จับเปลวไฟ 30 ม., ภาพความร้อนถึง 400 °C · ใช้กับโกดังเพดานสูง ปั๊มน้ำมัน ห้องชาร์จแบต/EV ห้องไฟฟ้า โรงคัดแยกขยะ ลานขนถ่ายสินค้า
  1. 01
    ภาพสี 4MP · AIเห็นควันและเปลวไฟในภาพ
  2. 02
    Triple-IR · 30 ม.4.3 µm + 3.8 / 5.0 µm
  3. 03
    VOx 256 × 192วัด −20~400 °C
  4. 04
    Alarm 2 in / 2 outDC 30 V / 2 A · ลำโพง + ไมค์
  5. 05
    PoE 802.3at · IP66สาย LAN เส้นเดียว · DC 9–30 V

ทดสอบผู้ผลิต: โรงงานแผ่นโลหะ · ระยะ 20 ม. · ไฟ 0.1 ตร.ม. · HF-VTR344

ที่มา: datasheet HF-VTR344 (09/2025) · ผลทดสอบ = เอกสาร Hikvision · ภาพแยกชิ้นโดย NVK จากรูปสินค้าจริง · ดูรุ่นและราคาตั้ง →

Recheck · ตรวจซ้ำก่อนแจ้ง

Recheck — สองวิธีตรวจยืนยันกัน ก่อนแจ้งเหตุ

เมื่อเซนเซอร์ IR หรือภาพความร้อนเจอสัญญาณ กล้องใช้ AI จากภาพสีตรวจซ้ำ แล้วจึงส่ง Alarm พร้อมภาพและคลิป — ลดการแจ้งผิดจากงานเชื่อม เตาหลอม หรือแดดสะท้อน

ปิด Recheck: วิธีใดวิธีหนึ่งพบ → แจ้งเหตุ
เปิด Recheck: สัญญาณจากเซนเซอร์ต้องเห็นยืนยันในภาพด้วย → ลดแจ้งผิด
  • เหมาะกับพื้นที่มี งานเชื่อม · เตาหลอม · แดดสะท้อน ที่หัว IR อย่างเดียวอาจแจ้งผิด
  • ตั้ง พื้นที่ยกเว้น สำหรับจุดร้อนปกติ เช่น เครื่องจักร
ตั้งกล้อง Fusion บนขาตั้งทดสอบที่ลานจอดหน้าสำนักงาน NVK
ตั้งกล้องทดสอบ
ภาพจากกล้องระหว่างทดสอบ มีกรอบแดงตรงจุดไฟและควัน
ภาพจากกล้อง · ขึ้น Alarm พร้อมกรอบจุดเกิดเหตุ

ทดสอบโดย NVK ลานจอดหน้าสำนักงาน (6 พ.ย. 2568) · ไฟ 15 × 15 ซม. · ระยะ 15 ม. · ย้อนแสง — เห็นทั้งเปลวไฟและควัน

หลักการ Recheck ตามเอกสาร Hikvision · ชื่อเมนูและเงื่อนไขต่างกันตามรุ่น/เฟิร์มแวร์ ตรวจกับคู่มือรุ่นนั้นก่อนตั้งค่า · Recheck เป็นฟังก์ชันภายในกล้อง ไม่ใช่การหน่วงสัญญาณที่ตู้แจ้งเหตุ · ผังโดย NVK

AI Safety Analytics · ป้องกันก่อนเกิดเหตุ

AI จากภาพ: สูบบุหรี่ ถังดับเพลิงหาย ทางหนีไฟถูกกีดขวาง

กล้อง Fusion บางรุ่นใช้ภาพเดียวกันเฝ้าความเสี่ยงที่ทำให้เกิดไฟหรือทำให้หนีไฟไม่ได้ แจ้งเข้าแอปพร้อมภาพ — ทดสอบจริงที่ showroom NVK

ทดสอบ AI ตรวจการสูบบุหรี่ด้วยกล้อง HF-VR343 แจ้ง Smoking Alarm เข้าแอป (เบลอใบหน้า)

สูบบุหรี่ในพื้นที่ห้าม

Smoking Alarm

แจ้งเมื่อพบพฤติกรรมสูบบุหรี่ในพื้นที่ที่ตั้งไว้

VR343VT343VH343
ทดสอบ AI ตรวจถังดับเพลิงหายจากจุด แจ้ง Fire Extinguisher Miss เข้าแอป

ถังดับเพลิงหายจากจุด

Fire Extinguisher Miss

ตั้งตำแหน่งและจำนวนถังไว้ แจ้งเมื่อถังหายไป

VR343VT343VH343
ทดสอบ AI ตรวจทางหนีไฟถูกกีดขวาง แจ้ง Indoor Channel Blockage Alarm เข้าแอป

ทางหนีไฟถูกกีดขวาง

Indoor Channel Blockage

แจ้งเมื่อมีของวางขวางทางเดินหรือประตูหนีไฟ

VR343VT343VH343VS409
AI แต่ละชนิดใช้ทรัพยากรร่วมกัน — เลือกเปิดตามงาน บางชนิดเปิดพร้อมกันไม่ได้
VT344 · VR344 · VTR344 ไม่มี AI ชุดนี้ (มีบุกรุก · ข้ามเส้น)

AI กลุ่มนี้เป็นงานความปลอดภัยเสริม ไม่ใช่การตรวจจับเพลิงตามมาตรฐาน · ที่มา: datasheet HF-VR343 · HF-VT343 (09/2025) · HF-VH343 · HF-VS409 (ช่อง Intelligent Alarm) · ภาพทดสอบที่ showroom NVK 30 ก.ค. 2568 (HF-VR343 + แอป Hik-Connect) · เบลอใบหน้าบุคคลในภาพ

Event destinations · ปลายทางของเหตุ

เหตุจากกล้อง Fusion ขึ้นได้ทุกจอ — เลือกตามขนาดงาน

ร้านเดียวใช้ NVR + มือถือก็พอ · อาคารที่มีระบบแจ้งเหตุ LoRa ใช้ Fire Workstation · หลายอาคาร/สาขา หรือต้องสั่งงาน Access Control และ PA ต่อ ใช้ HikCentral Pro

หน้าจอ NVR เมนู Event Receiving เปิดรับชนิดเหตุจากกล้อง Fusion (ทดสอบที่ NVK)

NVR

เปิดรับชนิดเหตุ Fusion ในเมนู Event Receiving · บันทึกคลิปตอนเกิดเหตุ

Acusense K/I · M series ตามรายการ Hikvision — ตรวจรุ่น/เฟิร์มแวร์กับ NVK ก่อนเสนอ
หน้าจอ HikCentral Pro รายการเหตุจากกล้อง Fusion เช่น Temperature Alarm, Smoking Alarm (ทดสอบที่ NVK)

HikCentral Pro

หลายอาคาร/สาขา · ต่อ Access Control · PA ได้

ไลเซนส์ Fire Detection ต่อช่องกล้อง
หน้าจอ Fire Workstation รายการ Real-Time Events จาก LoRa ปุ่มแจ้งเหตุ และกล้อง VTR (showroom NVK)

Fire Workstation HK-TX-1400

รวม LoRa · ตู้ · Fusion บนผังอาคาร · เด้งภาพเมื่อเกิดเหตุ

ไม่มีค่าไลเซนส์ซอฟต์แวร์ · ดูหมวด Workstation
แจ้งเตือนอุณหภูมิพร้อมภาพความร้อนบนมือถือ (ทดสอบที่ NVK)

มือถือ

Hik-Connect · HikCentral Mobile

ภาพ + คลิปตอนเกิดเหตุ

ที่มา: เอกสาร Hikvision (รายการ NVR) · datasheet HK-TX-1400 · ภาพจอ NVR/HCP/มือถือ = ทดสอบที่ NVK · ภาพ Workstation = จอจริง showroom NVK

Integration · Existing FACP

ตู้เดิมทำงานเหมือนเดิม — กล้อง Fusion ส่งเหตุเข้า AUX ของตู้

ตัวอย่างตู้ Conventional HF-C108: Alarm Out ของกล้อง HF-VR343 แต่ละตัวต่อเข้า AUX 1–4 ของตู้ ส่วนภาพยืนยันวิ่งผ่าน LAN ขึ้น NVR · Fire Workstation · HikCentral Pro

ผัง: หัวควัน หัวความร้อน ปุ่มแจ้งเหตุเดิมบนโซน 1–8 เข้าตู้ HF-C108 · กล้อง HF-VR343 สี่ตัวส่ง Alarm Out เข้า AUX 1–4 ของตู้ · กล้องต่อ PoE Switch ไป NVR, Fire Workstation, HikCentral Pro · ตู้สั่งกระดิ่ง/ไซเรนบนวงจรกระดิ่งของตู้
1 · ตู้เดิมยังสั่งทั้งอาคารกระดิ่ง · รีเลย์ Fire/Fault ไปลิฟต์ ประตู PA — ตู้เป็นผู้ตัดสิน
2 · ภาพยืนยันผ่าน LANขึ้น NVR · Workstation · HCP ไม่ต้องรื้อสายโซนเดิม
3 · ตู้ยี่ห้ออื่นก็ต่อได้ต่อ Alarm Out เข้าโซนหรืออินพุตของตู้ตามสเปกตู้ (EOL ตามคู่มือตู้) · กล้องเกิน 4 ตัวใช้โซนว่างหรือรวมผ่านรีเลย์

ผังโดย NVK · ที่มา: datasheet HF-C108 (04/2025) · HF-VR343 (Alarm 2 in / 2 out) · ตรวจวิธีต่อ AUX กับคู่มือตู้และพิกัดรีเลย์กล้องก่อนติดตั้ง · การนับกล้องเป็นอุปกรณ์แจ้งเหตุตาม วสท. ให้ผู้ออกแบบ/วิศวกรระบุในแบบ · ไซเรนที่ต่อรีเลย์กล้องโดยตรงดูหัวข้อ Alarm I/O ถัดไป · ภาพสินค้า = render Hikvision · บนมือถือเลื่อนภาพซ้าย-ขวาได้

Alarm I/O · Integration

กล้อง Fusion ขึ้นจอ Fire Workstation · สั่งไซเรนหน้างานผ่าน I/O

เหตุจากกล้อง Fusion ขึ้นจอ Fire Workstation HK-TX-1400: ปักหมุดจุดเกิดเหตุบนผังอาคาร + เด้งภาพจากกล้องให้ยืนยัน รวมกับ LoRa Gateway และตู้แจ้งเหตุบนจอเดียว · Alarm Out ในตัวกล้องสั่งไซเรน+ไฟเตือน (Klaxon Sonos PSC-0013 ผู้ผลิตอื่น · ผ่าน PSU 24 VDC แยก) ในโซน และส่งเข้าตู้ FACP เดิมได้

ผังระบบ: LoRa Wireless FAS และกล้อง CCTV + Fusion Camera HF-VTR344 ต่อ Ethernet LAN ไป Fire Workstation HK-TX-1400 (E-map + ภาพยืนยัน) และ HikCentral Pro, Hik-Connect, HikCentral Mobile · I/O Alarm Output ของกล้อง: Out 1 ผ่าน PSU 24 VDC ไปไซเรน Klaxon Sonos PSC-0013 ในโซน · Out 2 เข้าโซน/AUX ตู้แจ้งเหตุเดิม · Gateway relay เข้าตู้เดิม

ผังตามแบบ Hikvision "Wireless FAS System Architecture" วาดใหม่ด้วยภาพสินค้าจริง · Alarm I/O ตาม datasheet HF-VTR344 (09/2025): Alarm In 2 · Alarm Out 2 (DC 30 V/2 A หรือ AC 125 V/0.5 A) · ไซเรนบนรีเลย์กล้อง = Klaxon Sonos PSC-0013 (ผู้ผลิตอื่น · DC 17–60 V) ใช้แหล่งจ่ายไฟแยก ไม่ใช้ HF-CSS1 และไม่อ้าง EN 54 ของไซเรนนี้ · ผู้ออกแบบ/ผู้ติดตั้งตรวจพิกัดกระแสและระบุในแบบ · บนมือถือเลื่อนภาพซ้าย-ขวาได้

Pre-fire Detection Service · อาคารพาณิชย์ · หลายสาขา

เตือนก่อนเกิดไฟบนระบบกล้องเดิม — ห้องควบคุมเดียวเห็นทุกสาขา

ห้าง อาคารสำนักงาน และเครือร้าน ใช้ NVR และกล้องเดิมต่อ เพิ่มกล้อง Fusion เฉพาะจุดเสี่ยง แล้วส่งภาพยืนยันขึ้นห้องควบคุมกลางผ่าน WAN (VPN)

ผัง: อาคาร/สาขา A และ B มีกล้องเดิม + กล้อง Fusion ใหม่ ต่อ NVR ในแต่ละสาขา ส่งผ่านไฟเบอร์ WAN (VPN) ไปห้องควบคุมกลางที่มี HikCentral Pro และ Fire Workstation แล้วแจ้งมือถือเจ้าของ/ผู้จัดการ
บริการ NVK
  1. สำรวจจุดเสี่ยงที่ยังไม่มีอะไรเฝ้าห้องไฟฟ้า · ห้องแบตเตอรี่ · ครัว · คลัง · ลานจอด
  2. ติด Fusion เพิ่มบน NVR / VMS เดิมเดินสาย LAN เฉพาะกล้องใหม่ · ตรวจว่า NVR เดิมรับชนิดเหตุ Fusion ได้
  3. ห้องควบคุมกลางเห็นภาพยืนยันทุกสาขาHikCentral Pro (ไลเซนส์ Fire Detection ต่อกล้อง) · อาคารเดียวใช้ Fire Workstation · มือถือ
  4. ดูแลต่อหลังติดตั้งตรวจกล้อง/เลนส์ตามรอบ MA — รูปแบบบริการตกลงกับทีมขาย
เสริมระบบแจ้งเหตุเดิม ไม่แทนตู้
ติดต่อเรา · ถามน้อง NV

ผังโดย NVK ตามแนวคิด Pre-fire detection service ของ Hikvision · ภาพสินค้า = render Hikvision · บนมือถือเลื่อนภาพซ้าย-ขวาได้

Site Survey

ไม่แน่ใจว่าต้อง IR, Thermal หรือทั้งคู่?

ส่งแปลนหรือรูปพื้นที่มาให้ทีม NVK ช่วยเลือกตระกูล ตำแหน่งติดตั้ง และระยะตรวจจับ — คุยกับน้อง NV หรือให้ทีมขายติดต่อกลับ พร้อมขอ datasheet รุ่นที่ Hikvision ยังไม่เผยแพร่

คำถามที่พบบ่อย

คำถามที่พบบ่อย · Fusion Camera

กล้อง Fusion ช่วยอะไรที่หัวตรวจจับธรรมดาทำไม่ได้

หัวตรวจจับบนเพดานต้องรอให้ควันหรือความร้อนลอยขึ้นไปถึงตัวมัน กล้อง Fusion มองเห็นควันและเปลวไฟจากระยะไกล ไม่ต้องรอควันถึงเพดาน และส่งภาพจุดเกิดเหตุให้เจ้าหน้าที่ดู จึงเหมาะกับพื้นที่กว้าง เพดานสูง หรือพื้นที่เปิดที่หัวตรวจจับธรรมดาทำงานได้ไม่ดี

อ่านต่อ: กล้องจับควัน กล้องความร้อน หัวจับเปลวไฟ ตาม วสท. ใช้แทนอะไรได้

กล้อง 3-in-1 ดีกว่ากล้องจับไฟแบบเดี่ยวอย่างไร

รวมสามอย่างในตัวเดียว: ภาพที่วิเคราะห์หาควันและเปลว เซนเซอร์อินฟราเรดหลายช่วงคลื่นที่จับรังสีจากเปลวไฟ และกล้องความร้อนที่วัดอุณหภูมิ เมื่อเซนเซอร์ตัวใดเจอเหตุ ก็มีภาพและอุณหภูมิของจุดเดียวกันให้ตรวจซ้ำ แยกไฟจริงจากแสงหลอก เช่น ประกายเชื่อมหรือแสงสะท้อน ได้เร็ว ลดการอพยพคนโดยไม่จำเป็น

อ่านต่อ: กล้องจับควัน กล้องความร้อน หัวจับเปลวไฟ ตาม วสท. ใช้แทนอะไรได้

ใช้แทนหัวลำแสง (Beam) ในโกดังหรือโถงเพดานสูงได้ไหม

มาตรฐาน วสท. ภาคผนวก ก.4.2 ยกตัวอย่างอุปกรณ์สำหรับโถงสูง 10.5–25 เมตรไว้สามแบบเรียงกัน คือหัวลำแสง ระบบสุ่มตัวอย่างอากาศ และกล้องจับควัน และข้อ 6.5.3(1) รองรับกล้องในโถงสูง เทียบกับหัวลำแสง กล้องไม่ต้องรอควันลอยถึงแนวลำแสง ชั้นความร้อนใต้หลังคาไม่มีผล และบอกจุดเกิดเหตุเป็นภาพ ไม่ต้องเดินหาตลอดแนว ผู้ออกแบบเป็นผู้เลือกในแบบ ทีม NVK ช่วยวางผังมุมกล้องให้

อ่านต่อ: กล้องจับควัน กล้องความร้อน หัวจับเปลวไฟ ตาม วสท. ใช้แทนอะไรได้

กล้องจับไฟอยู่ในมาตรฐาน วสท. ไหม

อยู่ วสท. 021002-24 มีหัวข้ออุปกรณ์ตรวจจับควันชนิดภาพวิดีโอ (ข้อ 6.5) กล้องตรวจจับเปลวเพลิงด้วยภาพ (ข้อ 7.4) และหัวตรวจจับเปลวเพลิง (ภาค 7) กล้อง 3-in-1 จึงมีสองในสามส่วนอยู่ในหัวข้อที่มาตรฐานรองรับ ส่วนกล้องความร้อนเป็นตัวเตือนล่วงหน้าเพิ่มเข้ามา ซึ่งสหรัฐฯ เพิ่งเพิ่มไว้ใน NFPA 72 ฉบับ 2025

อ่านต่อ: กล้องจับควัน กล้องความร้อน หัวจับเปลวไฟ ตาม วสท. ใช้แทนอะไรได้ · NFPA 72 vs EN 54

จับไฟได้ไกลแค่ไหน ใช้ได้ทั้งในอาคารและกลางแจ้งไหม

ระยะตรวจจับเปลวไฟราว 30–50 เมตรตามรุ่น (ทดสอบกับถาดน้ำมัน 0.1 ตร.ม. ตาม datasheet) ใช้ได้ทั้งในอาคาร พื้นที่กึ่งเปิด และกลางแจ้ง เช่น ลานขนถ่ายสินค้า ลานจอดรถบรรทุก ซึ่งมาตรฐานห้ามติดหัวควันแบบจุดในที่ลมแรงเกิน 1.5 เมตร/วินาที ทีม NVK ช่วยเลือกรุ่นตามระยะและสภาพหน้างาน

อ่านต่อ: กล้องจับควัน กล้องความร้อน หัวจับเปลวไฟ ตาม วสท. ใช้แทนอะไรได้

เหมาะกับพื้นที่แบบไหน

โกดังและคลังสินค้าเพดานสูง ลานขนถ่ายสินค้า ลานจอดรถบรรทุก ห้องเก็บน้ำมัน แก๊ส สารไวไฟ ห้องพ่นสี พื้นที่ประจุแบตเตอรี่และสถานีชาร์จ อุโมงค์ ส่วนกล้องความร้อนเด่นมากในบ่อขยะ โรงคัดแยก สายพานลำเลียง และตู้ไฟฟ้า ที่ความร้อนสะสมก่อนจะเกิดควันหรือเปลว (ห้องนอนและทางหนีไฟยังต้องใช้หัวควันตามข้อ 4.1.2 กล้องติดเพิ่มได้)

อ่านต่อ: กล้องจับควัน กล้องความร้อน หัวจับเปลวไฟ ตาม วสท. ใช้แทนอะไรได้

ต่อเข้าตู้แจ้งเหตุและระบบกล้องเดิมได้ไหม

ได้ กล้องมีอินพุต/เอาต์พุตสัญญาณเตือน (relay) ต่อเข้าตู้ Fire Alarm เดิมได้ และดูภาพผ่านระบบกล้อง Hikvision หรือ Fire Workstation ร่วมกับระบบแจ้งเหตุไร้สาย LoRa บนผังอาคารเดียวกัน ตั้งค่าให้สัญญาณเข้าตู้แจ้งเมื่อเจอควันหรือเปลว (ไม่ใช้การพิสูจน์สัญญาณที่ตู้ ตาม วสท. ข้อ 8.6) แล้วใช้ภาพกับอุณหภูมิช่วยเจ้าหน้าที่ตัดสินใจ

อ่านต่อ: Hikvision LoRa Wireless Fire Alarm ทำงานอย่างไร

NVK ช่วยอะไรได้บ้างก่อนตัดสินใจ

ทีม NVK ช่วยสำรวจหน้างาน เลือกรุ่นตามระยะและสภาพแวดล้อม วางผังมุมกล้องให้เห็นทั้งพื้นที่ไม่มีจุดบอด และเตรียมเอกสารประกอบแบบให้ผู้ออกแบบและวิศวกรผู้รับรอง (ข้อ 10.1.3) ทักน้อง NV หรือโทร 02-940-2070

อ่านต่อ: อาคารและโรงงานแบบไหนต้องมีระบบแจ้งเหตุ

Watch in Action

Fusion Camera · Sensor Technology Live

ชมการทำงานของ Heat · Smoke · Multi-IR Flame · Thermal · 3-in-1 จากการทดสอบจริง ในสภาพแวดล้อมต่างๆ

HF-VH Heat Detection Camera
HF-VH · Heat Detection Camera
YouTubeHeat
HF-VS409 Smoke Fisheye
HF-VS409 · Smoke Detection Fisheye
YouTubeSmoke
HF-VR Multi-IR Flame
HF-VR · Multi-IR Flame Detection
YouTubeFlame
HF-VT Thermal AI
HF-VT · Thermal AI Fire Detection
YouTubeThermal
HF-VTR 3-in-1 Fusion
HF-VTR · 3-in-1 Fusion Camera
YouTubeFlagship
All Models

IR Flame · Thermal · 3-in-1

ราคาตั้งผู้ผลิต (MSRP) ไม่รวม VAT 7% · สต๊อกอัปเดตจากระบบ

IR Flame Detection Camera (Pyroelectric)

4 SKUเซ็นเซอร์เปลวไฟจริงในตัว · ระยะ 30–50 ม. · (Ex) = ตัวถังกันระเบิด
HF-VR342(4mm)
HF-VR342(4mm)

Dual-IR Flame Detection Camera · Mini Bullet

Mini bullet · 4MP · Dual-IR · 4 mm · FOV 78°×40°
Dual-IR30 m4MPIP67
hikvision.com product page (ไม่มี datasheet PDF สาธารณะ)Datasheet →
HF-VR343(4mm)
HF-VR343(4mm)

Dual-IR Flame Detection Camera · Turret

Turret · 4MP · Dual-IR · 4 mm · FOV 79.0°×43.2°
Dual-IR30 m4MPIP67
HF-VR343 datasheet 08/2025 · CE-LVD/EMC (SGS 01/2025)Datasheet →
HF-VR344(4mm)
HF-VR344(4mm)

Triple-IR Flame Detection Camera · Bullet

Bullet · 4MP · Triple-IR · 4 mm F1.6 · FOV 84°×43°
Triple-IR< 50 mFire CheckRS-485
HF-VR344 datasheet 02/2025 + QSG 06/2025Datasheet →
HF-VR344(4mm)(Ex)
HF-VR344(4mm)(Ex)

Explosion-proof Quad-IR Flame Detection Camera

Bullet · 4MP · Quad-IR · Ex · 4 mm · FOV 92.59°×49.67°
ExQuad-IR60 m100°
เด็ค Hikvision Fire Safety Product & Solution v0.9 (2026) สไลด์ 32 — ยังไม่มี datasheetDatasheet →

Thermal Fire Detection Camera (VOx + AI)

5 SKUวัดอุณหภูมิทั้งภาพ · เตือนจุดร้อนก่อนติดไฟ
HF-VT342(4mm)(1mm)
HF-VT342(4mm)(1mm)

Thermal Fire Detection Camera · Mini Bullet

Mini bullet · 4MP + Thermal · กล้อง 78°×40° · เทอร์มอล 1.2 mm · 90°×68°
VOx 120×90−20~400 °C4MP AIIP67
HF-VT342 datasheet 01/2026 (official)Datasheet →
HF-VT343(1mm)
HF-VT343(1mm)

Thermal Fire Detection Camera · Turret

Turret · 4MP + Thermal · กล้อง 83°×43° · เทอร์มอล 1.2 mm · 90°×68°
VOx 1.2 mm−20~400 °C4MP AIIP67
HF-VT343 datasheet 09/2025Datasheet →
HF-VT343(3mm)
HF-VT343(3mm)

Thermal Fire Detection Camera · Turret

Turret · 4MP + Thermal · กล้อง 83°×43° · เทอร์มอล 3.2 mm · 56.2°×42.2°
VOx 3.2 mm−20~550 °C4MP AIIP67
HF-VT343 datasheet 09/2025Datasheet →
HF-VT344(2mm)
HF-VT344(2mm)

Thermal Fire Detection Camera · Bullet

Bullet · 4MP + Thermal · กล้อง 79°×43° · เทอร์มอล 2 mm (มุมกว้าง)
VOx 2 mm−20~400 °C4MP AIIP66
hikvision.com (ค่าเทอร์มอล 2mm) + HF-VT344 datasheet 06/2025 (ตัวกล้อง) — PDF กับเว็บไม่ตรงกันDatasheet →
HF-VT344(3mm)
HF-VT344(3mm)

Thermal Fire Detection Camera · Bullet

Bullet · 4MP + Thermal · กล้อง 79°×43° · เทอร์มอล 3.2 mm · 56.2°×42.2°
VOx 256×192−20~400 °C4MP AIIP66
HF-VT344 datasheet 06/2025 (official)Datasheet →

3-in-1 Fire Detection Camera (Thermal + Triple-IR + AI)

2 SKUภาพความร้อน + เซ็นเซอร์เปลวไฟ ในตัวเดียว
HF-VTR344(3mm)
HF-VTR344(3mm)

3-in-1 Fire Detection Camera · Bullet

Bullet · 4MP + Thermal + Triple-IR · กล้อง 79°×43° · เทอร์มอล 3.2 mm · 56.2°×42.2°
VOx 256×192Triple-IR−20~400 °CIP66
HF-VTR344 datasheet 09/2025Datasheet →
HF-VTR344(2mm)
HF-VTR344(2mm)

3-in-1 Fire Detection Camera · Bullet

Bullet · 4MP + Thermal + Triple-IR · กล้อง 79°×43° · เทอร์มอล 2 mm (ไม่มี datasheet)
VOx 2 mmTriple-IRยืนยันสเปก
ไม่มี datasheet — hikvision.com มีเฉพาะรุ่น (3mm)Datasheet →
Also in the Fusion range

Heat · Smoke · Explosion-proof · Accessories

รุ่นที่ใช้เซ็นเซอร์ตรวจไฟแบบเดิม (NTC / smoke chamber) กับหัวตรวจจับกันระเบิดที่ไม่มีภาพ — สั่งซื้อได้เหมือนกัน แต่ไม่ใช่พระเอกของหน้านี้

Heat Detection Camera (NTC)

2 SKUวัดอุณหภูมิอากาศรอบตัวกล้อง · เหมาะห้องในอาคาร
HF-VH221(2.8mm)
HF-VH221(2.8mm)
NTC Heat Detection Camera · 2MP
Heat Detector · ภาพยืนยันเหตุ (ไม่มี AI)
HF-VH243(2.8mm)
HF-VH243(2.8mm)
NTC Heat Detection Camera · 4MP
Heat Detector · ภาพยืนยันเหตุ · AI On/Off duty

Explosion-proof Flame Detector (non-camera)

3 SKUหัวตรวจเปลวไฟกันระเบิด (ไม่ใช่กล้อง)
JTG-H-HF101-IR3(Ex)
JTG-H-HF101-IR3(Ex)
Explosion-proof IR3 Flame Detector
IR Flame Sensor
JTG-H-HF101-IR4(Ex)
JTG-H-HF101-IR4(Ex)
Explosion-proof IR4 Flame Detector
IR Flame Sensor
JTG-U-HF102-UVIR4(Ex)
JTG-U-HF102-UVIR4(Ex)
Explosion-proof UV/IR4 Flame Detector
UV Flame · IR Flame Sensor

Mounting Accessories

1 SKUขายึดผนังสำหรับตัวถัง bullet (VR344 / VT344 / VTR344)
HF-FP105-B
HF-FP105-B
Wall Mount Bracket · for bullet-type Fusion Camera
อลูมิเนียมหล่อพ่นสี · มีรูร้อยสายในตัว · หมุนปรับมุมกล้องได้ · 70 × 97.1 × 173.4 มม. · สำหรับตัวถัง bullet 212.5×130×84.8 มม. (HF-VR344 / HF-VT344 / HF-VTR344) — datasheet 09/2025
Fire Safety · Fire Workstationไม่มีค่า LicenseHikvision · Dahua · Uniview

Fire Workstation
จอบัญชาการห้องควบคุม

รวม Fire Alarm + กล้อง + ผังอาคาร ไว้ในจอเดียว — เกิดเหตุแล้วเห็นตำแหน่งบนผังอาคารพร้อมภาพจากกล้อง รับเหตุจาก Addressable · LoRa Wireless · Fusion Camera · ส่งต่อ HikCentral Pro และ NVK ARC

฿0
ค่า License
2×GbE
แยกเครือข่าย
6จอ
หน้าจอใช้งานจริง
3brands
กล้องที่รองรับ
01 — Fire Workstation · HK-TX-1400

ฮาร์ดแวร์ + ซอฟต์แวร์ในเครื่องเดียว HK-TX-1400

Fire Workstation HK-TX-1400 เครื่องจริงใน showroom NVK แสดงหน้าจอหลักของซอฟต์แวร์
เครื่องจริง · showroom NVK
  1. 01แลน Gigabit 2 พอร์ตแยกเครือข่ายระบบเพลิงออกจากเครือข่ายภายนอก
  2. 02จอ LCD เกรดอุตสาหกรรม1366 × 768 · เปิดใช้งานต่อเนื่องในห้องควบคุม
  3. 03รวมกล้องกับระบบเพลิงเกิดเหตุ → ภาพกล้อง Hikvision / NVR ของจุดนั้นขึ้นจอ
  4. 04เก็บประวัติเหตุย้อนดูเหตุ + ภาพ/วิดีโอที่ผูกกับเหตุ
  5. 05รับ Addressable · LoRa · Fusionจอเดียวสำหรับทั้งอาคาร
ไม่มีค่าไลเซนส์ซอฟต์แวร์
2× GbERS-485 ×4RS-232USB 3.0 ×4Win 10 / LinuxAC 220 V · ≤30 W

ที่มา: datasheet HK-TX-1400 · เปิด Datasheet

02 — หน้าจอจริง

6 หน้าจอที่ห้องควบคุมใช้จริงทุกวัน Screens

เหตุเข้า → E-map บอกชั้นและจุด → กดดูกล้องของจุดนั้น → ไปตรวจหน้างาน → เงียบเสียง / รีเซ็ต → ทุกอย่างเก็บใน Events · Mapping คือขั้นติดตั้ง: นำเข้าผังอาคารแล้ววางอุปกรณ์ทีละจุด (NVK ช่วยตั้งค่าได้)

หน้าจอ E-map ผังอาคาร 3 มิติ ชี้จุดเกิดเหตุ
01E-mapผังอาคาร 3D ชี้จุดเกิดเหตุ
หน้าจอ Fire control สั่งเงียบเสียงและรีเซ็ต Gateway
02Fire controlเงียบเสียง · รีเซ็ต Gateway
หน้าจอ CCTV ดูภาพสดจากกล้องในระบบ
03CCTVดูภาพสดจากกล้องในระบบ
หน้าจอ Events รายการเหตุและ fault ย้อนหลัง
04Eventsเหตุ · fault · ประวัติย้อนหลัง
หน้าจอ Mapping วางอุปกรณ์ลงผังอาคารแต่ละชั้น
05Mappingวางอุปกรณ์ลงผังแต่ละชั้น
หน้าจอ Video link ผูกกล้องกับจุดตรวจจับ
06Video linkผูกกล้องกับจุดตรวจจับ

ภาพหน้าจอจริงจากเครื่อง HK-TX-1400 ใน showroom NVK (ข้อมูลสาธิต) · คลิกที่ภาพเพื่อขยาย

03 — เมื่อเกิดเหตุ

ตรวจพบ → ปักหมุดบนผัง → ยืนยันด้วยกล้อง How it works

ดูทั้งลำดับในจอเดียว: อุปกรณ์ตรวจพบ → จุดเหตุขึ้นบนผังอาคาร → ภาพกล้องใกล้จุดเหตุเด้งขึ้นให้ยืนยัน · แอนิเมชันวนต่อเนื่อง กดเต็มจอเพื่อดูชัด

04 — Workstation → HikCentral Pro

รับเหตุจากทุกระบบ — หลายอาคารส่งต่อ HikCentral Pro System diagram

LoRa Gateway · กล้อง Fusion · CCTV · ตู้แจ้งเหตุ ต่อเข้า Fire Workstation ผ่าน LAN และ RS-485 · ถ้ามีหลายอาคาร หรือลูกค้ามี HikCentral Pro อยู่แล้ว → ส่งต่อ HikCentral Pro (ใช้ไลเซนส์ Fire Detection ต่อกล้อง) เพื่อสั่งระบบอาคารอื่น เช่น Access · ลำโพง · Entrance

ผังระบบ Fire Workstation รวม LoRa Gateway, Fusion Camera, CCTV และ HikCentral Pro
05 — ต่อยอด Automation · Access + PA

เกิดเหตุ 1 จุด — ประตูปลดล็อก + ประกาศอพยพแยกโซน Fire Workstation → HikCentral Pro → Access + PA

Fire Workstation ส่งเหตุต่อให้ HikCentral Pro แล้ว HikCentral Pro ใช้ Alarm linkage สั่งระบบ Hikvision อื่นในอาคารตามกฎที่ตั้งไว้ล่วงหน้า: ปลดล็อกประตูทางหนีไฟ และให้ลำโพง IP แต่ละโซนเล่นไฟล์ประกาศคนละข้อความ

ผังระบบ: LoRa Gateway HF-PG2-R, ตู้ Conventional HF-C108 และกล้อง Fusion HF-VTR344 ส่งเหตุเข้า Fire Workstation HK-TX-1400 แล้วส่งต่อ HikCentral Pro (Alarm linkage) ซึ่งสั่ง Access Control DS-K2601T ปลดล็อกกลอนแม่เหล็ก DS-K4H250S ที่ประตูทางหนีไฟ และสั่งลำโพง IP แยกโซน: ชั้นเกิดเหตุเล่นไฟล์อพยพ ชั้นอื่นเล่นไฟล์เตรียมพร้อม ล็อบบี้ใช้ลำโพงเพดาน DS-QAZ1206G1-BE ลานจอดรถและจุดรวมพลใช้ฮอร์น DS-QAZ1310G1T-E ห้องควบคุมประกาศสดด้วยไมค์ DS-QAZ1MP7G1
ภาพแนวคิด วาดด้วยภาพสินค้าจริง · เส้นประ = ทางเชื่อมที่ต้องยืนยันวิธีต่อกับ NVK ตามรุ่นอุปกรณ์ · คลิกที่ภาพเพื่อขยาย
ตรวจจับ
LoRa Gateway HF-PG2-RHF-PG2-R
ตู้ Conventional HF-C108HF-C108
กล้อง Fusion HF-VTR344HF-VTR344
LoRa ไร้สาย · ตู้แจ้งเหตุ · กล้อง Fusion
Fire Workstation HK-TX-1400
Fire Workstation HK-TX-1400
ห้องควบคุม · จุดเหตุขึ้นบนผังอาคาร
HikCentral Pro
HikCentral Pro
Alarm linkage · สั่งประตู + เล่นไฟล์เสียงประกาศ
Access Control
ปลดล็อกประตูทางหนีไฟ
Access controller DS-K2601TDS-K2601T
กลอนแม่เหล็ก DS-K4H250SDS-K4H250S
Face terminal DS-K1T323DS-K1T323
Controller สั่งกลอนแม่เหล็กให้ปลด
PA · IP Speaker
ประกาศแยกโซน หลายจุด
ลำโพงเพดาน IP DS-QAZ1206G1-BEเพดาน
ฮอร์น IP DS-QAZ1310G1T-Eฮอร์น
ไมค์ประกาศ DS-QAZ1MP7G1ไมค์
แต่ละโซนเล่นไฟล์ต่างกัน — ดูหัวข้อถัดไป
เปิดผังเต็ม ↗
  1. 01เหตุเข้า Fire Workstationจาก LoRa Gateway · ตู้แจ้งเหตุ · กล้อง Fusion — จุดเหตุขึ้นบนผังอาคาร
  2. 02ส่งต่อ HikCentral ProHikCentral Pro สั่ง Alarm linkage ตามกฎที่ตั้งไว้ต่อโซน
  3. 03ประตูทางหนีไฟปลดล็อกController DS-K2601T สั่งกลอนแม่เหล็ก DS-K4H250S
  4. 04ลำโพงเล่นไฟล์ตามโซนชั้นเกิดเหตุ "อพยพ" · ชั้นอื่น "เตรียมพร้อม"
  5. 05ห้องควบคุมประกาศสดไมค์ DS-QAZ1MP7G1 เลือกโซนแล้วพูด
06 — PA · IP Speaker หลายโซน

แต่ละโซนได้ยินข้อความต่างกัน Zoned announcements

ชั้นเกิดเหตุได้ยินข้อความให้อพยพ ชั้นอื่นได้ยินข้อความให้เตรียมพร้อมรอฟังประกาศ ภายนอกอาคารได้ยินข้อความให้ไปจุดรวมพล — คนแต่ละพื้นที่รู้ว่าตัวเองต้องทำอะไร และห้องควบคุมยังประกาศสดเข้าโซนที่เลือกได้

ลำโพงเพดาน IP DS-QAZ1206G1-BE
DS-QAZ1206G1-BE · 6 W · PoE

ชั้นเกิดเหตุ

ลำโพงเพดานในห้องและทางเดินของชั้นที่เกิดเหตุ

ไฟล์: อพยพ
ลำโพงเพดาน IP DS-QAZ1206G1-BE
DS-QAZ1206G1-BE · ลำโพงเพดาน

ชั้นอื่น · ล็อบบี้ · ทางเดิน

แยกโซนตามชั้น แต่ละโซนเล่นคนละไฟล์ได้

ไฟล์: เตรียมพร้อม
ฮอร์น IP DS-QAZ1310G1T-E
DS-QAZ1310G1T-E · 10 W · ฮอร์น

ลานจอดรถ · จุดรวมพล

พื้นที่เปิดหรือกึ่งเปิด ภายนอกอาคาร

ไฟล์: ไปจุดรวมพล
ไมค์ประกาศ DS-QAZ1MP7G1 จอสัมผัส
DS-QAZ1MP7G1 · จอสัมผัส 7"

ห้องควบคุม

เลือกโซนแล้วประกาศสด · มีปุ่มลัด F1–F6

ประกาศสด
ไฟล์เสียงประกาศที่บันทึกไว้อัดเสียงภาษาไทยเป็นไฟล์ MP3 / WAV เก็บไว้ในลำโพง · การอ่านข้อความภาษาไทยอัตโนมัติ (TTS) ยังอยู่ระหว่างทดสอบ
ไลเซนส์ IP Speaker ต่อเครื่องลำโพง IP ที่นำเข้า HikCentral Pro ต้องมีไลเซนส์ IP Speaker เครื่องละ 1 ไลเซนส์ · ยืนยันรุ่นและไลเซนส์กับ NVK ก่อนเสนอราคา
เสริม ไม่แทนยังต้องมีอุปกรณ์เสียง/แสงของระบบแจ้งเหตุเพลิงไหม้ตามกฎหมาย · ลำโพงชุดนี้เป็นระบบประกาศทั่วไป ถ้า TOR กำหนดระบบเสียงอพยพตาม EN 54-16/24 ให้ปรึกษา NVK ก่อน

ที่มา: datasheet DS-QAZ1206G1-BE (05/2024) · DS-QAZ1310G1T-EY(C) (04/2025) · DS-QAZ1MP7G1 (03/2026) · ภาพสินค้าจริงจากผู้ผลิต

07 — NVK ARC · Alarm Receiving Centre

มีคนรับเหตุให้ แม้อาคารไม่มีใครเฝ้า NVK ARC

ระบบแจ้งเหตุของอาคารส่งสัญญาณเข้า NVK ARC → ผู้ปฏิบัติงานเห็นเหตุเรียงตามความเร่งด่วนและทำตาม SOP → แจ้งเจ้าของทาง LINE OA และโทรตามรายชื่อ · เหมาะกับโกดัง ร้านสาขา และอาคารนอกเวลาทำการ

สัญญาณเข้า

LoRa Gateway HF-PG2-R
LoRa Gateway HF-PG2-Rผ่านตัวแปลง SIA DC-09 · กำลังพัฒนา
แผงที่ส่ง SIA DC-09เช่น Hikvision AX PRO · Ajax Hub
Hik-Partner Pro (cloud)เส้นทางเสริม · ดึงเหตุเป็นรอบ

NVK ARC

www.nvk.co.th/arc/ · ระบบบน cloud หลายไซต์

  1. 1รับสัญญาณ + ตอบรับทุกข้อความตัวรับแยกจากระบบหลัก เหตุไม่หายแม้ระบบหลักสะดุด
  2. 2จัดลำดับเหตุ P1–P4ไฟไหม้ · ขัดข้อง · ขาดการติดต่อ แยกคิวชัด
  3. 3ขั้นตอน SOP ต่อประเภทเหตุผู้ปฏิบัติงานทำตามทีละขั้น บันทึกทุกการกด
  4. 4แผนที่ + ประวัติทุกไซต์ย้อนดูเหตุ · รายงาน · ส่งมอบกะ

ส่งต่อ

LINE OA "NVK ARC"แจ้งเจ้าของ/ผู้ดูแล · กดรับทราบกลับได้
โทรตามรายชื่อเจ้าของ · รปภ. · ผู้ติดต่อที่กำหนดใน SOP
ห้องควบคุมของลูกค้ายังใช้ Workstation / HikCentral Pro ได้ตามเดิม
สถานะงานนำร่องของ NVK · ออกแบบตามเกณฑ์ EN 50518 (ยังไม่ได้ยื่นขอรับรอง) · สอบถามทีม NVK ก่อนเสนอเป็นบริการ

อ่านต่อ www.nvk.co.th/arc/

08 — NVK ARC · Operator Console

หน้าจอเดียว เห็นทุกไซต์ ทุกเหตุ Operator console

หน้าจอ NVK ARC console โหมดเดโม แสดงคิวเหตุ แผนที่สถานะไซต์ และตัวชี้วัด (ข้อมูลจำลอง)
หน้าจอจริง · โหมดเดโม ข้อมูลจำลอง
คิวเหตุเรียงตามความเร่งด่วน P1–P4 · กดรับเหตุ แล้วทำตาม SOP
แผนที่สถานะไซต์มีเหตุ · ขัดข้อง · ขาดการติดต่อ · เปิด/ปิดระบบ
วัดเวลารับเหตุนับเวลาตั้งแต่เหตุเข้าถึงคนกดรับ เทียบเกณฑ์ที่ตั้งไว้
ส่งมอบกะ + ประวัติทุกการกดถูกบันทึก ย้อนดูได้ ทำรายงานให้เจ้าของอาคาร

ลองเปิดดู www.nvk.co.th/arc/console/ (คนนอกเห็นโหมดเดโม) · ชื่อไซต์ เหตุ และตัวเลขในภาพเป็นข้อมูลจำลอง ไม่ใช่ลูกค้าจริง

Control room · Multi-building

อยากเห็นเหตุทุกอาคารบนจอเดียว?

NVK ช่วยออกแบบห้องควบคุม วางผังอาคาร และผูกกล้องกับจุดตรวจจับ — ทดลองดูเครื่องจริงได้ที่ NVK

09 — วีดีโอ

ดูการทำงานจริง Videos

สาธิตการรับเหตุจาก LoRa และ Fusion Camera · รีวิวเครื่องจริง

Demo FIRE WORKSTATION รับ Alarm จากกล้องจับไฟ Fusion Camera▶
Demo FIRE WORKSTATION รับ Alarm จากกล้องจับไฟ Fusion Camera
YouTubeFusion
Demo FIRE WORKSTATION ที่ทำงานร่วมกับ Wireless LoRa Fire Alarm System▶
Demo FIRE WORKSTATION ที่ทำงานร่วมกับ Wireless LoRa Fire Alarm System
YouTubeLoRa
Demo Fire Workstation · HikCentral Pro · LoRa Wireless FAS▶
Demo Fire Workstation · HikCentral Pro · LoRa Wireless FAS
YouTubeHCP
รีวิว Fire Workstation — Annunciator ยุคใหม่ มัดรวมระบบความปลอดภัย▶
รีวิว Fire Workstation — Annunciator ยุคใหม่ มัดรวมระบบความปลอดภัย
YouTubeReview
Fire Workstation Promo Video▶
Fire Workstation Promo Video
YouTubePromo
10 — รายการสินค้า

HK-TX-1400 Fire Workstation Product

ราคาตั้งผู้ผลิต (MSRP) ไม่รวม VAT 7% · สต๊อกอัปเดตจากระบบ

Fire Workstation

1 SKUฮาร์ดแวร์ + ซอฟต์แวร์ในเครื่องเดียว · ไม่มีค่า License
HK-TX-1400
HK-TX-1400Workstation

Fire Workstation · Visual Management / Annunciator

ศูนย์บริหารรวม · จอ Industrial LCD
รับ Alarm จากหลาย Gateway บนผังอาคาร
Popup ภาพกล้อง Hikvision / Dahua / Uniview
สั่งแจ้งเหตุ / เงียบ / รีเซ็ต Gateway ได้
ไม่มีค่า License · รับประกัน 2 ปีDatasheet →

Accessories

1 SKUอุปกรณ์เสริมสำหรับ HK-TX-1400
Base-WORKSTATION
Base-WORKSTATIONStand

Desktop Stand for HK-TX-1400

ขาตั้งวางบนโต๊ะ
ขาตั้งสำหรับวาง HK-TX-1400 บนโต๊ะห้องควบคุม
รับประกัน 2 ปีขอ Datasheet →
1 / 1← → · Esc ออก

📰 บทความ Firesafety

ดูทั้งหมด →
