Hikvision LoRa Wireless Fire Alarm ทำงานอย่างไร? ออกแบบร่วมกับ Fire Workstation และวาง SOP ให้ใช้งานได้จริง

2026-10-02·อ่าน 28 นาที
▶ วิดีโอสรุป 5:15 นาที (ดูบน YouTube) — รายละเอียดเต็มอยู่ในบทความด้านล่าง

คำถามที่เจอบ่อยเมื่อเสนอระบบแจ้งเหตุเพลิงไหม้ไร้สาย LoRa ของ Hikvision มีสี่ข้อ: อุปกรณ์คุยกันอย่างไร ควรวาง Gateway แบบไหน ใครกดอะไรได้บ้าง และเมื่อสัญญาณดัง เจ้าหน้าที่ต้องทำอะไรตามลำดับ

บทความนี้ตอบจาก datasheet และเอกสารทดสอบระบบของ Hikvision พร้อมแผนภาพ 6 รูป และอธิบายว่าในงานที่อ้าง วสท. 021002-24 ต้องจัดโซนและทดสอบอย่างไร

สรุปสั้นที่สุด: ระบบเตือนเป็น 3 ชั้น — หัวตรวจจับมีเสียงในตัวจึงดังในห้องที่เกิดเหตุทันที · Gateway HF-PG2-R รับอุปกรณ์ได้สูงสุด 128 ตัว สั่ง Sounder ทุกตัวในกลุ่มและสั่ง relay · Fire Workstation HK-TX-1400 รวมทุก Gateway ไว้บนผังอาคาร เปิดภาพกล้องใกล้จุดเหตุเอง และสั่งแจ้งเหตุไปยัง Gateway ที่เชื่อมต่ออยู่ได้จากห้องควบคุม

หน่วยในการออกแบบคือ Gateway · ไม่มีการตั้งหน่วงเวลา แต่ต้องวัดเวลาจากหัวถึงจุดบันทึกเหตุทุกจุดให้ไม่เกิน 10 วินาที · relay 2 ช่องแยกเหตุเพลิงไหม้กับเหตุขัดข้องได้ · โซนตั้งในชื่ออุปกรณ์และผัง Workstation · SOP เน้นให้ห้องควบคุมยืนยันเหตุจากภาพกล้องภายในไม่กี่วินาที

1. ภาพรวมระบบ: อุปกรณ์ → Gateway → Workstation

สรุปสั้น: อุปกรณ์ใช้แบตและวิทยุ LoRa 433 MHz · Gateway เป็นจุดเดียวที่เดินสาย LAN · Workstation รวมทุก Gateway และสั่งแจ้งเหตุกลับได้

ระบบมีสามชั้น อุปกรณ์ภาคสนามใช้แบตเตอรี่และวิทยุ LoRa 433 MHz คุยกับ Gateway โดย Gateway เป็นจุดเดียวที่ต้องเดินสาย LAN

Fire Workstation รวมทุก Gateway ไว้ที่ห้องควบคุม ทั้งรับเหตุและสั่งแจ้งเหตุกลับไปยัง Gateway ได้ จึงติดตั้งได้เร็วโดยไม่ต้องรื้อฝ้าหรือเจาะผนัง

อุปกรณ์ → Gateway → Fire Workstation และระบบอื่นในอาคาร อุปกรณ์ภาคสนาม (ใช้แบต) Smoke HF-S3-Rเสียงในตัว 85 dB Heat HF-H2-R57 °C / ขึ้นเร็ว ≥8 °C/นาที MCP HF-MP2-Rปุ่มแจ้งเหตุ รีเซ็ตด้วยกุญแจ Sounder HF-SS2-Rเสียง + แสง ต้องมีไฟเลี้ยง วิทยุ LoRa 433 MHz สองทาง เข้ารหัส AES128 · เปลี่ยนความถี่อัตโนมัติ Fire Gateway HF-PG2-R อุปกรณ์ ≤ 128 ตัว สั่งออดทั้งหมดของตัวเอง เงียบ / รีเซ็ต / ทดสอบ Relay 2 ช่อง · ไฟเลี้ยง 12V แบตสำรองในตัว Gateway อาคาร B, C … เพิ่มได้ตามจำนวนอาคาร LAN LAN Relay Fire Workstation HK-TX-1400 · ห้องควบคุม ผังอาคาร + popup กล้อง สั่งแจ้งเหตุไป Gateway ได้ HikCentral Pro · แอป แจ้งเตือนมือถือ · ดูหลายไซต์ ตู้ FAS เดิม · PA · ประตู รับหน้าสัมผัสจาก relay เส้นประแดง = วิทยุ · เส้นทึบ = สาย LAN · เส้นประดำ = สายสัญญาณ relay
รูปที่ 1 · Gateway เป็นตัวรวมสัญญาณและสั่งออดของกลุ่มตัวเอง Workstation รวมทุก Gateway ไว้บนผังอาคารและสั่งแจ้งเหตุกลับไปยัง Gateway ได้ และ relay ใช้ส่งเหตุเข้าระบบเดิมของอาคาร

ระยะ 1.5–2 กม. ใน datasheet วัดในที่โล่ง ในอาคาร สัญญาณทะลุผนังธรรมดาได้ 3–5 ชั้น หรือผนังรับน้ำหนัก 1–2 ชั้น อุปกรณ์ทุกตัวมีโหมดวัดสัญญาณ ให้วัดก่อนยึดทุกจุด

2. แนวคิดของระบบ: เตือน 3 ชั้น

สรุปสั้น: ห้องที่เกิดเหตุได้ยินจากหัวทันที · ทั้งกลุ่มดังผ่าน Gateway · ห้องควบคุมเห็นตำแหน่งและภาพ

Hikvision ออกแบบให้หัวตรวจจับทุกตัวส่งเสียงเตือนได้เอง แล้วใช้เครือข่ายต่อยอดเป็นชั้น ๆ คนในห้องที่เกิดเหตุจึงรู้ตัวก่อนเสมอ ทั้งอาคารได้ยินพร้อมกันผ่าน Gateway และห้องควบคุมเห็นทั้งตำแหน่งและภาพ

เตือน 3 ชั้น — ไม่ฝากทุกอย่างไว้ที่จุดเดียว 1 หัวตรวจจับ ในห้องที่เกิดเหตุ • Smoke ดังเอง 85 dB• Heat ดังเอง 75 dB• ไฟแสดงสถานะที่ตัวหัว• สั่งเงียบที่หัวได้ คนในห้องรู้ตัวก่อน ทำงานทันทีที่ตรวจพบ 2 Fire Gateway ทั้งกลุ่ม / ทั้งอาคาร • สั่ง Sounder ทุกตัวในกลุ่ม• ส่งต่อ Gateway ที่เชื่อมกัน• สั่ง relay 2 ช่อง• เสียงเตือน + เสียงพูดที่ตัวเครื่อง ทั้งอาคารได้ยินพร้อมกัน ระบบเดิมของอาคารรับรู้ผ่าน relay 3 Workstation · แอป ห้องควบคุม / มือถือ • จุดเหตุบนผังอาคาร• popup ภาพกล้องใกล้จุด• สั่งแจ้งเหตุ / เงียบ / รีเซ็ต• รวมทุก Gateway ทุกอาคาร ผู้ดูแลยืนยันเหตุได้ทันที แม้อยู่นอกอาคาร ถ้าเครือข่ายอาคารมีปัญหา ชั้น 1–2 ยังทำงานต่อได้ เพราะหัวกับ Gateway คุยกันด้วยวิทยุ LoRa และมีแบตสำรองของตัวเอง
รูปที่ 2 · ระบบเตือน 3 ชั้น ห้องที่เกิดเหตุได้ยินเสียงจากหัวทันที Gateway กระจายเหตุไปทั้งกลุ่ม และ Workstation ช่วยให้ห้องควบคุมเห็นทั้งตำแหน่งและภาพของเหตุ

กลุ่มอาคารที่ได้ประโยชน์มากที่สุด: หอพัก ที่พักให้เช่า บ้านพักคนชรา โรงเรียน รีสอร์ต ศาสนสถาน และโรงงานที่ต้องขยายพื้นที่ — ที่ที่เดินสายยาก มีหลายอาคาร หรือไม่มีคนเฝ้าห้องควบคุมตลอดเวลา

3. ฟีเจอร์ที่ใช้ในการออกแบบ

สรุปสั้น: ความจุสูงสุด 128 ตัวต่อ Gateway (วางจริงตามผลวัดสัญญาณ) · เชื่อม Gateway ข้ามกันได้ · relay 2 ช่อง · ผู้ใช้ 3 ระดับ · จำลองเหตุและเก็บ log ได้

ฟีเจอร์รายละเอียดใช้ทำอะไร
ความจุสูงสุด 128 อุปกรณ์ต่อ Gateway ตาม datasheet · จำนวนที่วางจริงให้กำหนดจากผลวัดสัญญาณหน้างาน (งานที่ NVK ทำมาใช้ราว 80–90 อุปกรณ์) · เพิ่ม Gateway ตามจำนวนอาคารขยายระบบทีละอาคาร
เชื่อม Gatewayเหตุจาก Gateway หนึ่งสั่งออดของ Gateway อื่นได้อาคารใหญ่ที่ใช้หลาย Gateway ให้ดังพร้อมกันทั้งอาคาร
Relay 2 ช่องหน้าสัมผัส 30 VDC 1 A · เลือกได้ทีละช่องว่าทำงานเมื่อเกิดเหตุเพลิงไหม้หรือเครื่องขัดข้อง · ปิดเมื่อรีเซ็ต หรือปิดเองตามเวลาที่ตั้ง (ค่าเริ่มต้น 30 วินาที)ส่งเหตุเพลิงไหม้และเหตุขัดข้องแยกกันเข้าตู้ FAS เดิม ระบบเสียงประกาศ หรือประตู
ไฟเลี้ยงเสริมDC 12 V 1 A จาก Gatewayจ่ายไฟให้อุปกรณ์ข้างเคียง
ความปลอดภัยของสัญญาณเข้ารหัส AES128 กันการส่งซ้ำ · เปลี่ยนความถี่อัตโนมัติลดสัญญาณรบกวนและการปลอมสัญญาณ
ตรวจความผิดปกติแจ้งเตือนเมื่อแกะเครื่อง แบตอ่อน หัวสกปรก ขาดการติดต่อ หรือไฟหลัก/ไฟสำรองผิดปกติ · Gateway ประกาศเสียงบอกประเภทเหตุขัดข้องได้ (Fault broadcast)คนหน้างานรู้ทันทีว่าเครื่องมีปัญหาอะไร
ผู้ใช้ 3 ระดับInstaller · Administrator 1 คน · Operator สูงสุด 8 คนแยกสิทธิ์ตาม SOP
จำลองเหตุSimulate alarm สั่งให้ Gateway ทำงานเหมือนได้รับเหตุจริง ทั้งไฟ เสียง และ relayทดสอบปลายทางตอนส่งมอบและตรวจตามรอบ
บันทึกเหตุการณ์เก็บ log เหตุ ความผิดปกติ และการสั่งงาน · สำรอง/คืนค่า config ได้ตรวจย้อนหลังและกู้คืนระบบได้เร็ว
Fire Workstationผังอาคาร · popup กล้อง · สั่งแจ้งเหตุไปยัง Gateway ที่เชื่อมต่ออยู่ · Dual GbE แยกเครือข่าย · ไม่มีค่า Licenseห้องควบคุมเห็นและสั่งได้ทุกอาคารจากจอเดียว

4. หน่วยในการออกแบบคือ Gateway

สรุปสั้น: ตำแหน่งเหตุดูจากชื่ออุปกรณ์และไอคอนบนผัง · ขอบเขตที่ “ดังพร้อมกัน” กำหนดด้วย Gateway และการเชื่อม Gateway

ตำแหน่งของเหตุดูจากชื่อตำแหน่งที่ตั้งให้อุปกรณ์แต่ละตัว ซึ่งขึ้นบนจอ Gateway และจากไอคอนบนผังอาคารใน Workstation

ส่วนขอบเขตที่ดังพร้อมกันกำหนดด้วย Gateway เพราะเมื่อหัวใดเกิดเหตุ Gateway จะสั่งออดทุกตัวในกลุ่มของตัวเอง และส่งต่อไปยัง Gateway ที่เชื่อมไว้

วาง Gateway ตามขอบเขตที่อยากให้ "ดังพร้อมกัน" อาคาร A · 6 ชั้น ชั้น 4–6Gateway A1อุปกรณ์ 90 ตัว ชั้น 1–3Gateway A2อุปกรณ์ 85 ตัว เชื่อม Gateway ชั้นไหนเกิดเหตุ ดังทั้งอาคาร อาคาร B · หอพัก ทุกชั้นGateway B1อุปกรณ์ 60 ตัว ไม่เชื่อมกับอาคาร A เหตุที่ B ดังเฉพาะ B แต่ห้องควบคุมเห็นทั้งหมด HK-TX-1400 ผังอาคาร A, Bไอคอนตำแหน่งทุกหัวpopup กล้องใกล้จุดเหตุสั่งแจ้งเหตุ / เงียบ / รีเซ็ต กฎง่าย ๆ: สูงสุด 128 ตัว งานจริงของ NVK ~80–90 ตัว/Gateway · ห้ามให้ 1 Gateway คร่อมสองอาคารที่อยากให้ดังแยกกัน ตัวเลขอุปกรณ์ในรูปเป็นตัวอย่าง
รูปที่ 3 · Gateway ทำหน้าที่แทนโซนแจ้งสัญญาณ ถ้าอยากให้ส่วนไหนดังพร้อมกัน ให้อยู่ใน Gateway เดียวกันหรือเชื่อม Gateway เข้าด้วยกัน ส่วนตำแหน่งที่แม่นยำดูจากชื่ออุปกรณ์และผังใน Workstation

5. LoRa เข้าลักษณะ Addressable: จัดโซนตามจุด ไม่ต้องเดินสายแยกโซนตามชั้น

สรุปสั้น: อุปกรณ์ LoRa ระบุตัวเองรายตัว จึงเข้าลักษณะระบบระบุตำแหน่งได้ตามนิยามข้อ 1.3.20 (การตีความ เล่มไม่มีข้อเรื่องไร้สาย) · Gateway เดียวครอบหลายชั้นได้ · แต่โซนยังต้องผ่านข้อ 3.1–3.2 โดยตั้งในชื่ออุปกรณ์และผัง Workstation

ทำไมจึงเข้าลักษณะ Addressable

ข้อ 1.3.20 (หน้า 3) ให้ความหมายระบบที่สามารถระบุตำแหน่งได้ว่า ระบบที่ระบุตัวตนของแต่ละอุปกรณ์ได้ และอุปกรณ์ต้องเป็นชนิดที่ระบุตัวเองได้

อุปกรณ์ Hikvision LoRa ทุกตัวมีรหัสประจำตัว และส่งตำแหน่งของตัวเองขึ้น Gateway แอป และ Fire Workstation ทุกครั้งที่ทำงาน จึงเข้าลักษณะระบบระบุตำแหน่งได้ตามนิยามนี้ — เป็นการตีความของผู้ออกแบบ เพราะเล่ม วสท. ไม่มีบทหรือข้อเรื่องอุปกรณ์ไร้สาย และ วสท. ไม่รับรองยี่ห้อใด ควรให้ผู้ตรวจของโครงการยอมรับตั้งแต่ขั้นแบบ

ผลที่ได้: ห้องพักและพื้นที่ปิดไม่ต้องติด RIL

ห้องพักในโรงแรม โรงพยาบาล คอนโด และหอพัก ต้องบอกได้ว่าหัวห้องไหนทำงาน มาตรฐานให้ใช้ (1) อุปกรณ์ที่ระบุตำแหน่งได้ หรือ (2) ไฟแสดงผลระยะไกล (RIL) (2.3.3.1 หน้า 16)

ระบบ LoRa เข้าทางเลือก (1) ขณะที่ Conventional ต้องทำห้องละโซน หรือเดินสาย RIL หน้าทุกห้อง (4.2.9(2) หน้า 35) อาคาร 160 ห้องจึงตัดงาน 160 โซน หรือ RIL 160 จุดออกไป พื้นที่ปิดเหนือฝ้าที่เข้าถึงสะดวกก็ไม่ต้องติด RIL เช่นกัน (4.2.2.2 หน้า 32)

โซนยังต้องมี แต่กลายเป็นการตั้งค่า

ระบบ Conventional แยกโซนด้วย “สายหนึ่งเส้นต่อหนึ่งโซน” จึงต้องเดินวงจรแยกตามชั้น ระบบที่ระบุตำแหน่งรายจุดไม่ต้องทำแบบนั้น — Gateway ตัวเดียวครอบหลายชั้นได้ (หลักเดียวกับวงจร SLC ของ Addressable เดินสายที่ข้อ 3.4 ให้วงจรเดียวครอบได้หลายชั้น ใช้เป็นหลักเทียบเท่านั้น)

แต่เกณฑ์โซนในภาค 3 ใช้กับทุกระบบ และเล่มไม่ได้บอกว่าการแสดงชื่อห้องบนจอทำให้ข้อ 3.2 หมดผล ในงานที่อ้าง วสท. จึงต้องจัดโซนให้ผ่าน:

วิธีแสดงโซนในระบบ LoRa

Gateway ของ Hikvision LoRa ไม่มีเมนูตั้งโซนแยก จึงใส่รหัสโซนนำหน้าชื่ออุปกรณ์ (เช่น "Z05-ชั้น3-ห้อง312") และจัดกลุ่มไอคอนบนผัง Fire Workstation ให้ตรงกับแบบ

ถ้าส่งเหตุเข้าตู้เดิมผ่าน relay ตู้เดิมเห็นได้ 2 โซนต่อ Gateway ต้องเทียบเกณฑ์ข้างบนด้วย ถ้าต้องการโซนเป็นเมนูในตัวระบบไร้สายเลย Ajax EN54 Fire Hub ตั้งได้ 40 โซนต่อ Hub (ดู Ajax EN54 + Fire Zone)

ให้เขียนการอ้างข้อ 1.3.20, 2.3.3.1 และแผนโซนไว้ในรายการประกอบแบบตั้งแต่ต้น — หลักการเต็มอยู่ที่ ระบบไร้สายกับ วสท. และ การจัดโซนตามจุด

หัวข้อConventionalAddressable เดินสายไร้สาย LoRa
นิยาม 1.3.20ไม่เข้าเข้าเข้าลักษณะ (ตีความ: อุปกรณ์ระบุตัวเองรายตัว)
ห้องพัก (2.3.3.1)ห้องละโซน หรือ RIL ทุกห้องทางเลือก (1)ทางเลือก (1) · ไม่ต้อง RIL
การเดินสายโซนวงจรแยกต่อโซนSLC วงจรเดียววิ่งได้หลายโซน/หลายชั้น (3.4)ไม่มีสายสัญญาณ · Gateway เดียวครอบหลายชั้นได้
ขนาดโซน · ระยะค้นหา 30 ม. (3.2)ใช้ใช้ (ตั้งในแผง)ใช้ (รหัสโซนในชื่ออุปกรณ์ + ผัง Workstation)
อาคาร >500 ตร.ม. และ >3 ชั้น (3.2(5))อย่างน้อยชั้นละโซนอย่างน้อยชั้นละโซนอย่างน้อยชั้นละโซน
งานสายในห้องมากที่สุดเดิน SLC ทุกห้องไม่มีสายสัญญาณ

6. เมื่อเกิดเหตุ ระบบทำอะไรบ้าง

สรุปสั้น: ไม่มีการตั้งหน่วงเวลา — หัวดังเอง Gateway สั่ง Sounder ทั้งกลุ่ม สั่ง relay และแจ้ง Workstation พร้อมกัน · เหตุขัดข้องแยกเส้นทาง · แต่เวลาส่งผ่านวิทยุต้องวัดจริงทุกจุดให้ ≤10 วินาที

ระบบไม่มีการตั้งหน่วงเวลา เมื่อหัวทำงาน หัวนั้นดังเอง Gateway สั่ง Sounder ทั้งกลุ่ม สั่ง relay และแจ้งเข้า Workstation กับแอปพร้อมกัน ปุ่ม MCP ปุ่ม FIRE ALARM หน้า Gateway และคำสั่งจาก Workstation ก็สั่งแบบเดียวกัน

ส่วนเหตุขัดข้องแยกเป็นอีกเส้นทาง จึงไม่ปนกับเหตุเพลิงไหม้

เกิดอะไรขึ้นแล้วระบบทำอะไร — 3 กรณี หัวตรวจจับสั่งแจ้งเหตุเครื่องขัดข้อง ควัน / ความร้อนMCP · ปุ่ม Gateway· Workstationแบต · แกะเครื่อง · หลุด หัวนั้นดังเอง 85 dB Sounder ทั้งกลุ่ม + relay เพลิงไหม้ + แจ้งแอป / Workstation กดแล้วสั่งทันที → Sounder ทั้งกลุ่ม + relay เพลิงไหม้ + แจ้งแอป / Workstation ไฟ TROUBLE + Gateway ประกาศเสียง relay ขัดข้อง (ถ้าตั้งไว้) + แจ้งแอป กดเงียบที่หัว: หยุดดัง 60 วินาที ถ้าควันหรือความร้อนยังเกินค่าที่ตั้ง หัวจะดังอีกครั้ง
รูปที่ 4 · เหตุเพลิงไหม้และเหตุขัดข้องไปคนละเส้นทาง ตั้ง relay ช่องหนึ่งเป็นเพลิงไหม้ อีกช่องเป็นขัดข้อง ตู้เดิมหรือศูนย์รับแจ้งจะแยกสองเหตุนี้ออกจากกันได้

ทดสอบเวลาตอบสนองทุกจุด: ไม่เกิน 10 วินาที

“ไม่หน่วง” ไม่ได้แปลว่าผ่านเกณฑ์อัตโนมัติ วสท. ข้อ 10.2.1(7) (หน้า 96) ให้ทดสอบตอนตรวจรับว่า นับจากหัวทำงานจนแผงบันทึกเหตุต้องไม่เกิน 10 วินาที (30 วินาทีถ้าใช้อุปกรณ์พิสูจน์การแจ้งเหตุ)

ระบบไร้สายมีเวลาส่งผ่านวิทยุที่ขึ้นกับระยะและสิ่งกีดขวาง จึงต้องจับเวลาทุกจุด จากหัวถึง Gateway/Workstation (หรือถึงตู้เดิมถ้าต่อผ่าน relay) จุดที่เกิน 10 วินาทีให้ย้าย Gateway ให้ใกล้ขึ้นหรือเพิ่ม Gateway แล้วบันทึกผลไว้ในเอกสารส่งมอบ

7. การบริหาร: ใครกดอะไรได้ และกดได้จากที่ไหน

สรุปสั้น: Installer · Administrator 1 คน · Operator ≤8 คน · หน้า Gateway มี SILENCE / RESET / FIRE ALARM · Workstation และแอปสั่งได้จากระยะไกล

Gateway แบ่งผู้ใช้เป็น 3 ระดับ คือ Installer, Administrator (มีได้ 1 คน) และ Operator (สูงสุด 8 คน)

ตอนเกิดเหตุ ปุ่มหน้า Gateway คือ SILENCE (เงียบ), RESET (กลับสู่ปกติ) และ FIRE ALARM (สั่งแจ้งเหตุด้วยมือ) Workstation สั่งแจ้งเหตุ เงียบ และรีเซ็ต Gateway ที่เชื่อมอยู่ได้จากห้องควบคุม แอปสั่งเงียบหรือรีเซ็ตได้ และหัวตรวจจับกดเงียบที่ตัวหัวได้ 60 วินาที

ผู้ใช้ 3 ระดับ — สิทธิ์ตามคู่มือ และใครควรถือ Operator · ≤ 8 คน รปภ. · ช่างอาคาร · กะดึก • ดูสถานะ / เหตุ / log• ตั้งค่าไม่ได้• ตอนเกิดเหตุใช้ปุ่ม SILENCE / RESET บัญชีรายคน ห้ามใช้บัญชีกลาง Administrator · 1 คน ผู้จัดการอาคาร · ฝ่ายความปลอดภัย • ตั้งค่าได้ทุกอย่าง ยกเว้นรีเซ็ตโรงงาน• เพิ่ม / ลบ Operator• ตั้งเบอร์ SMS / โทร ≤ 6 เบอร์ แก้ค่าแล้วสำรอง config ทุกครั้ง Installer ผู้รับเหมา · ทีม NVK / ดีลเลอร์ • สิทธิ์สูงสุด• จับคู่อุปกรณ์ / ตั้งชื่อ• relay / เชื่อม Gateway• รีเซ็ตโรงงาน เปลี่ยนรหัสเริ่มต้นก่อนส่งมอบ สิทธิ์ของแต่ละระดับตาม Wireless Alarm System User Manual · ผู้ถือแต่ละระดับเป็นแนวทางที่ NVK แนะนำ
รูปที่ 5 · คนส่วนใหญ่ควรเป็น Operator ซึ่งดูได้แต่แก้ค่าไม่ได้ Administrator มีคนเดียวและเป็นคนของอาคาร ส่วนรหัส Installer ควรอยู่กับผู้ติดตั้ง

ใช้บัญชีรายคนทุกครั้ง เพราะ event log จะบอกได้ว่าใครทำอะไร เปลี่ยนรหัสเริ่มต้นของเมนูหน้า Gateway ตั้งแต่วันติดตั้ง และสำรอง config ทุกครั้งที่แก้ค่า

8. ออกแบบ SOP: ยืนยันเหตุจากภาพกล้อง

สรุปสั้น: ระบบสั่งออดและ relay ไปแล้วตั้งแต่ต้น งานของห้องควบคุมคือตัดสินจากภาพกล้องให้เร็วว่าเหตุจริงหรือหลอก และสั่งอาคารอื่นจาก Workstation เมื่อจำเป็น

เมื่อสัญญาณเข้า Workstation จะเปิดผังอาคารและภาพกล้องใกล้จุดเหตุขึ้นมาเอง เจ้าหน้าที่จึงยืนยันเหตุได้จากหน้าจอภายในไม่กี่วินาที ไม่ต้องรอให้คนเดินไปถึง

ระบบสั่งออดและ relay ไปแล้วตั้งแต่ต้น งานหลักคือตัดสินให้เร็วว่าเหตุจริงหรือหลอก ถ้าจริงและต้องให้อาคารอื่นดังด้วย สั่งแจ้งเหตุไปยัง Gateway ของอาคารนั้นจาก Workstation ได้ทันที ไม่ต้องส่งคนไปกด MCP

SOP เมื่อสัญญาณเข้า — ยืนยันด้วยภาพกล้อง 1 · ดูจอผังอาคาร + ชื่อหัวpopup กล้อง 2 · ยืนยันเห็นควัน/ไฟในกล้อง?ไม่ชัด → ส่งคนไปดู ระหว่างนั้นระบบทำงานไปแล้วออดดัง · relay สั่งตู้เดิม / PA · แอปแจ้งผู้ดูแลห้ามสั่งเงียบก่อนรู้ผล ข้อ 2 เหตุจริง • โทร 199 / หน่วยดับเพลิงท้องถิ่น• อพยพตามแผน ไม่สั่งเงียบ• ส่งคนไปรอรับรถดับเพลิง พร้อมผังอาคาร• อาคารที่ยังไม่ดัง สั่งจาก Workstation (ถ้ามี) เหตุหลอก • สั่งเงียบ (Gateway / Workstation / แอป)• หาสาเหตุ: ไอน้ำ ฝุ่น ควันบุหรี่ งานช่าง• แก้สาเหตุก่อน แล้วค่อยรีเซ็ต• บันทึกลงสมุด + ทบทวนชนิดหัวถ้าเกิดซ้ำ
รูปที่ 6 · ขั้น 1–2 ควรทำให้เสร็จในไม่กี่นาที ติดลำดับนี้ไว้ข้าง Workstation และซ้อมจริงอย่างน้อยปีละครั้ง

การตั้งค่าที่แนะนำตามลักษณะอาคาร:

ลักษณะอาคารตั้งค่าที่แนะนำ
มีห้องควบคุม + คนเฝ้า 24 ชม. (โรงแรม คอนโด โรงงาน)Workstation + popup กล้องทุกจุด · เชื่อม Gateway ภายในอาคารเดียวกัน · ให้เจ้าหน้าที่สั่งแจ้งเหตุอาคารอื่นจาก Workstation เมื่อยืนยันเหตุจริง
ไม่มีคนเฝ้าห้องควบคุม (หอพัก บ้านพักคนชรา ศาสนสถาน)ใช้เสียงจากหัวและ Sounder เป็นหลัก · แจ้งเตือนเข้ามือถือผู้ดูแลอย่างน้อย 2 คน
ครัว ห้องอบไอน้ำ พื้นที่ฝุ่นเยอะใช้หัวความร้อน HF-H2-R แทนหัวควัน
ขยายจากระบบเดินสายเดิมrelay 1 (เพลิงไหม้) และ relay 2 (ขัดข้อง) เข้าอินพุตของตู้เดิม ตั้งให้ปิดเมื่อรีเซ็ต · กำหนดให้ชัดว่าตู้ไหนเป็นตู้หลักที่สั่งอพยพ
หลายอาคารในพื้นที่เดียว (โรงเรียน รีสอร์ต)1 Gateway ต่ออาคาร · เชื่อมเฉพาะอาคารที่ติดกัน · Workstation รวมทุกอาคาร และสั่งแจ้งเหตุอาคารอื่นเมื่อต้องอพยพทั้งพื้นที่

เช็กลิสต์ก่อนส่งมอบระบบ

สรุปสั้น: 11 ข้อ: วัดสัญญาณ · ตั้งชื่อ/ผัง · ไฟเลี้ยง · เชื่อม Gateway · แผนโซนตามข้อ 3.2 · ห้องพัก · relay · จับเวลา ≤10 วินาทีทุกจุด · ทดสอบปลายทาง · ทดสอบขาดการติดต่อ · รหัสและ SOP

  1. วัดสัญญาณทุกจุดด้วยโหมดวัดสัญญาณของอุปกรณ์ก่อนยึด และกำหนดจำนวนอุปกรณ์ต่อ Gateway จากผลวัด (สูงสุด 128 ตาม datasheet · งานของ NVK ใช้ราว 80–90)
  2. ตั้งชื่ออุปกรณ์ให้คนนอกอ่านแล้วเดินไปถูก และวางไอคอนบนผัง Workstation ครบทุกหัว
  3. Sounder ทุกตัวมีไฟเลี้ยง · Gateway และสวิตช์ LAN ที่ต่อไป Workstation อยู่บนวงจร UPS
  4. กำหนดว่า Gateway ใดเชื่อมกัน ตามขอบเขตที่อยากให้ดังพร้อมกัน แล้วบันทึกไว้ในเอกสารส่งมอบ
  5. วางโซนบนแบบตาม วสท. ข้อ 3.1–3.2 (30 ม. · 1,000/2,000 ตร.ม. · อาคาร >500 ตร.ม. และ >3 ชั้น อย่างน้อยชั้นละโซน · โซนอิสระ) แล้วใส่รหัสโซนหน้าชื่ออุปกรณ์และบนผัง Workstation ให้ตรงกัน
  6. ห้องพัก: ระบุในรายการประกอบแบบว่าใช้อุปกรณ์ระบุตำแหน่งรายตัว (เข้าลักษณะนิยาม 1.3.20) ตามทางเลือก 2.3.3.1 (1) แทน RIL และให้ผู้ออกแบบ/ผู้ตรวจยอมรับเป็นลายลักษณ์อักษร
  7. ตั้ง relay 1 = เพลิงไหม้ · relay 2 = ขัดข้อง และเปิด Fault broadcast
  8. จับเวลาทุกจุดตั้งแต่หัวทำงานจนจุดบันทึกเหตุ ต้องไม่เกิน 10 วินาที (วสท. ข้อ 10.2.1(7)) จุดที่เกินให้ปรับตำแหน่ง/เพิ่ม Gateway แล้วทดสอบซ้ำ และบันทึกผลรายจุด
  9. ใช้ Simulate alarm ทดสอบ relay เข้าตู้เดิม / PA จริง ทดสอบ popup กล้องทุกจุด ทดสอบสั่งแจ้งเหตุจาก Workstation ไปยังทุก Gateway และทดสอบแจ้งเตือนเข้ามือถือผู้ดูแลทุกคน
  10. ถอดแบตหัวหนึ่งตัวเพื่อทดสอบแจ้งเตือน "ขาดการติดต่อ" และจดเวลาที่ขึ้นจอไว้ในเอกสารส่งมอบ
  11. เปลี่ยนรหัสเริ่มต้น สร้าง Operator รายคน (ไม่เกิน 8 คน) สำรอง config ติด SOP ข้าง Workstation และซ้อมอพยพปีละครั้ง

สรุป

สรุปสั้น: วาง Gateway ตามขอบเขตที่อยากให้ดังพร้อมกัน · โซนตั้งในชื่ออุปกรณ์ให้ผ่านข้อ 3.2 · จับเวลาไม่เกิน 10 วินาทีทุกจุด · SOP ยืนยันเหตุด้วยภาพกล้อง

Hikvision LoRa Wireless Fire Alarm เตือน 3 ชั้น: ห้องที่เกิดเหตุได้ยินทันที ทั้งอาคารดังพร้อมกันผ่าน Gateway และห้องควบคุมเห็นตำแหน่งและภาพบนจอเดียว พร้อมสั่งแจ้งเหตุไปอาคารอื่นได้

ในการออกแบบ ให้วาง Gateway ตามขอบเขตที่อยากให้ดังพร้อมกัน จัดโซนตามข้อ 3.2 ผ่านชื่ออุปกรณ์และผัง Workstation ตั้งชื่อให้อ่านแล้วเดินไปถูก จับเวลาทุกจุดให้ไม่เกิน 10 วินาที และเขียน SOP ให้ห้องควบคุมยืนยันเหตุจากภาพกล้อง

อ้างอิง: datasheet HF-PG2-R, HF-S3-R, HF-H2, HF-MP2-R, HF-SS2-R, HK-TX-1400 · Hikvision Wireless Alarm System User Manual (UD27064C V1.0) · ข้อมูล ณ ต.ค. 2026 · มาตรฐานระบบแจ้งเหตุเพลิงไหม้ พ.ศ. 2567 (วสท. 021002-24) ข้อ 1.3.20, 1.3.21, 2.3.2–2.3.3.1, 3.1–3.4, 4.2.2.2, 4.2.9, 10.2.1(7)

สินค้าที่กล่าวถึงในบทความ

HF-PG2-R(Lora)
HF-PG2-R(Lora)
433MHz Fire Gateway(Lora)
ดูสินค้า →
HF-S3-R(Lora)
HF-S3-R(Lora)
433MHz Smoke Detector (LoRa)
ดูสินค้า →
HF-H2-R(LoRa)
HF-H2-R(LoRa)
433MHz Heat Detector (LoRa)
ดูสินค้า →

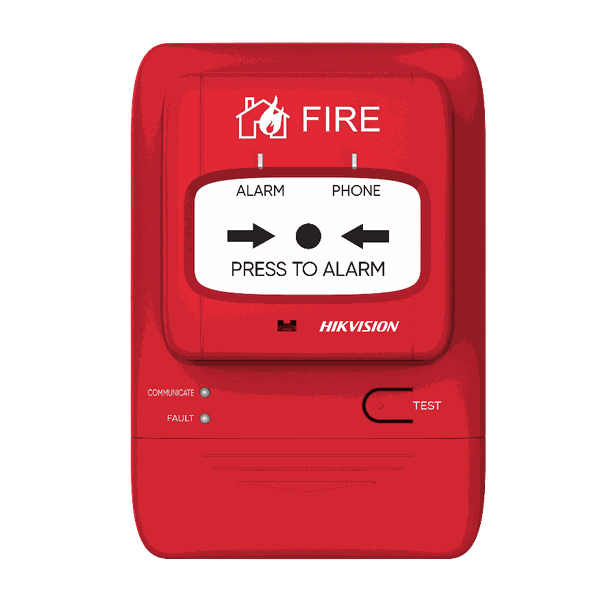

HF-MP2-R(LoRa)
HF-MP2-R(LoRa)
433MHz Manual Call Point (LoRa)
ดูสินค้า →

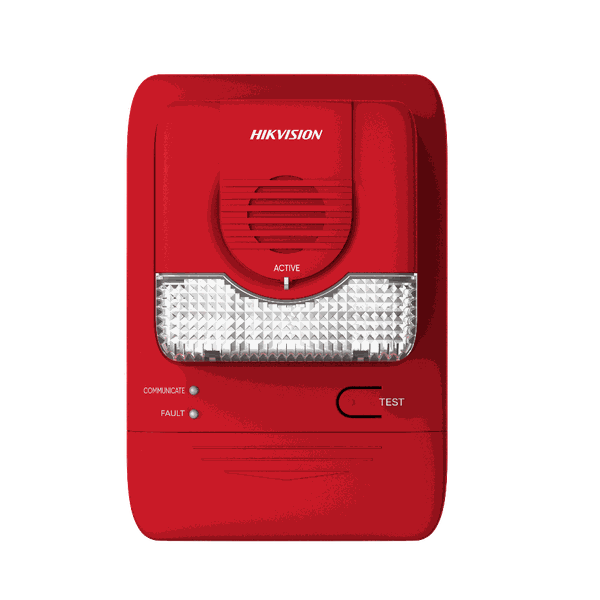

HF-SS2-R(lLora)
