หลายอาคารติดระบบควบคุมการเข้าออกที่ประตูหน้าตึกครบแล้ว แต่พอผ่านล็อบบี้เข้าไปได้ ลิฟต์ก็ยังพาไปได้ทุกชั้น ระบบควบคุมลิฟต์ (Elevator Control) ปิดช่องนี้ด้วยหลักง่าย ๆ คือ ยืนยันตัวตนก่อน แล้วปุ่มชั้นที่คนนั้นมีสิทธิ์เท่านั้นจึงกดได้ ตรงกับที่หน้า Access Control ของ NVK สรุปไว้ว่า "บัตรกดลิฟต์ได้เฉพาะชั้นตัวเอง"
บทความนี้สำหรับผู้รับเหมาและผู้ดูแลอาคาร อธิบายว่าระบบมีอุปกรณ์อะไร ต่อกันอย่างไร ใช้บอร์ดกี่ตัว ออกแบบสิทธิ์และผู้มาติดต่ออย่างไร ไฟไหม้หรือไฟดับแล้วเป็นอย่างไร และงานส่วนไหนต้องทำร่วมกับบริษัทลิฟต์

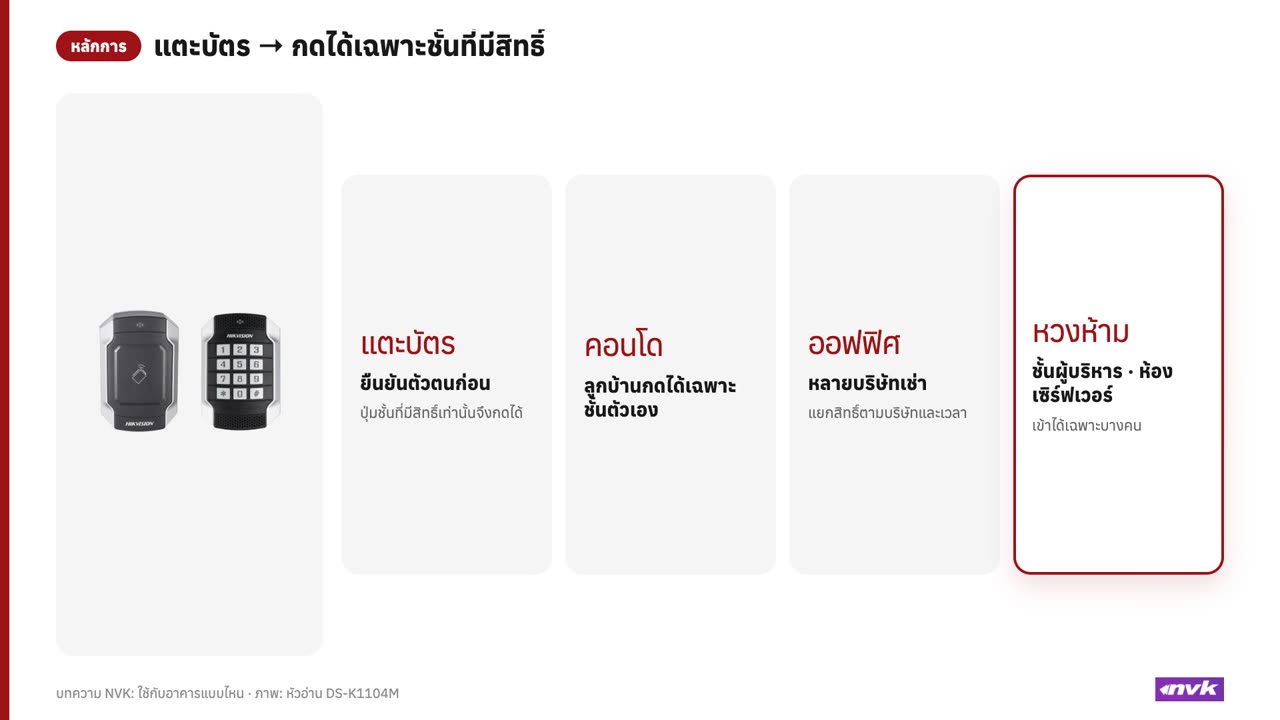

ใช้กับอาคารแบบไหน: คอนโด (ลูกบ้านกดได้เฉพาะชั้นตัวเอง ผู้มาติดต่อได้บัตรชั่วคราวเฉพาะชั้นที่กำหนด — ตาม use case บนหน้า Access Control ของ NVK) · อาคารสำนักงานหลายผู้เช่า (แยกสิทธิ์ตามบริษัทและเวลา) · ชั้นผู้บริหาร ห้องเซิร์ฟเวอร์ หรือชั้นปฏิบัติงานที่ต้องเข้าได้เฉพาะบางคน
ระบบทำงานอย่างไร: จากหัวอ่านในลิฟต์ถึงปุ่มชั้น
- หัวอ่านในตัวลิฟต์ — คอนโทรลเลอร์หลัก DS-K2210 รับหัวอ่านได้ 2 ตัว แบบ Wiegand หรือ RS-485
- คอนโทรลเลอร์ลิฟต์หลัก — ตรวจสิทธิ์และตารางเวลา เก็บข้อมูลไว้ในตัว (DS-K2210: 20,000 บัตร · 50,000 เหตุการณ์ · สิทธิ์สูงสุด 128 ชั้น) เชื่อมซอฟต์แวร์ทาง TCP/IP และสั่งบอร์ดย่อยทาง RS-485
- บอร์ดคุมลิฟต์ย่อย DS-K2M0016A — รีเลย์ 16 ตัว 1 รีเลย์ต่อ 1 ปุ่มชั้น ตั้งที่อยู่ด้วย DIP switch ซึ่งกำหนดว่าบอร์ดดูแลชั้นช่วงไหน
- ปุ่มชั้นในตัวลิฟต์ — หน้าสัมผัสรีเลย์ต่อเข้าวงจรปุ่มของลิฟต์ (Button mode) งานต่อเข้าวงจรลิฟต์ต้องทำร่วมกับบริษัทลิฟต์
- ซอฟต์แวร์ — ตั้งค่าผ่านหน้าเว็บของเครื่องหรือ iVMS-4200 ถ้าต้องการรวมศูนย์กับประตู ผู้มาติดต่อ และกล้อง ใช้ HikCentral Professional + โมดูล Elevator Control
เมื่อผู้ใช้แตะบัตร: คอนโทรลเลอร์ตรวจสิทธิ์ → รีเลย์ของชั้นที่มีสิทธิ์ทำงานชั่วคราว (Floor Relay Action Time ค่าตั้งต้น 5 วินาที) → ผู้ใช้กดปุ่มชั้นนั้นได้ ส่วนชั้นที่ไม่มีสิทธิ์กดไม่ติด เอกสาร Hikvision เรื่อง Elevator Control Wiring (Button mode) อธิบายว่าต่อขั้ว NC และ COM ของรีเลย์อนุกรมในวงจรปุ่ม และเมื่อคอนโทรลเลอร์ไม่มีไฟเลี้ยง ระบบจะปล่อยการควบคุม ปุ่มกลับมาใช้ได้ตามปกติ
รุ่นที่ใช้ (เฉพาะรุ่นใน NVK Pricelist)
| หน้าที่ | รุ่น | สเปกสำคัญ |
|---|---|---|
| คอนโทรลเลอร์หลัก | DS-K2210 | 128 ชั้น · 20,000 บัตร · 50,000 เหตุการณ์ · TCP/IP + RS-485 · หัวอ่าน 2 ตัว · อินพุตปุ่มฉุกเฉิน/แจ้งไฟไหม้/ซ่อมบำรุง อย่างละ 1 · 12 VDC ±15% · 167 × 105 × 30 มม. · ติดราง |
| คอนโทรลเลอร์หลัก ความจุสูง | DS-K2220X(P) | 128 ชั้น · 50,000 ผู้ใช้ · 100,000 บัตร · 30,000 ลายนิ้วมือ · 300,000 log (หน้า NVK จับคู่กับ DS-K2M0016A ใน use case คอนโด) |
| บอร์ดคุมลิฟต์ย่อย | DS-K2M0016A (without chassis) | 16 ชั้นต่อบอร์ด · Uplink RS-485 · มี Alarm Input · ไม่รวมตู้ · 12 VDC |
| หัวอ่านในลิฟต์ | DS-K1103M / DS-K1104M | บัตร Mifare · RS-485 และ Wiegand · DS-K1104M กันทุบ IK10 |
| ซอฟต์แวร์รวมศูนย์ | HikCentral-P-ACS/Base + HikCentral-P-Elevator/Module (+ Visitor/Module) | กำหนดสิทธิ์ชั้นตามบุคคล · โมดูลต้องมี Access Control Base ก่อน |
ระวังสั่งผิดรุ่น: DS-K2M002X (โมดูลคุม 2 ประตูของตระกูล K27), DS-K2M0012X (โมดูล I/O 8 เข้า/4 ออก) และ DS-K2M061/DS-K2M062 (Secure Door Control Module ของเครื่องหน้าประตู) ไม่ใช่บอร์ดคุมลิฟต์ บอร์ดสำหรับปุ่มชั้นคือ DS-K2M0016A
ต้องใช้คอนโทรลเลอร์และบอร์ดย่อยกี่ตัว
- คอนโทรลเลอร์หลัก 1 ตัวต่อลิฟต์ 1 ตัว — คู่มือ Master Elevator Controller ฉบับ Ness ในคลังเอกสาร NVK ระบุ "one required per lift car"
- บอร์ดย่อย 1 ตัว = 16 ชั้น ต่อบอร์ดปุ่มชั้นได้สูงสุด 8 ตัวต่อคอนโทรลเลอร์หลัก = 128 ชั้น
- คอนโทรลเลอร์หลักรองรับบอร์ดย่อยรวม 24 ตัว คือ บอร์ดปุ่มชั้น (Button) บอร์ดเรียกลิฟต์ (Call Elevator) และบอร์ดปุ่มอัตโนมัติ (Auto Button) อย่างละ 8 — งานคุมปุ่มชั้นในลิฟต์ใช้ประเภท Button เป็นหลัก
| ชั้นที่ลิฟต์จอด (รวมชั้นใต้ดิน) | DS-K2M0016A ต่อลิฟต์ 1 ตัว |
|---|---|
| 1–16 | 1 |
| 17–32 | 2 |
| 33–48 | 3 |
| 49–64 | 4 |
| สูงสุด 128 | 8 |
ตัวอย่าง: อาคาร 24 ชั้น + ใต้ดิน 2 ชั้น = จอด 26 ชั้น ใช้บอร์ดย่อย 2 ตัวต่อลิฟต์ ถ้าคุมลิฟต์ 3 ตัว = คอนโทรลเลอร์หลัก 3 + บอร์ดย่อย 6 + หัวอ่านอย่างน้อย 3 (เป็นวิธีคิด จำนวนจริงขึ้นกับผังปุ่มของลิฟต์ ต้องยืนยันกับบริษัทลิฟต์) หมายเลขรีเลย์ = หมายเลข DIP ของบอร์ด + ลำดับรีเลย์ ควรตั้ง DIP ก่อนติดตั้งแล้วจับคู่รีเลย์กับชั้นในซอฟต์แวร์
ออกแบบสิทธิ์ชั้น
| สถานะชั้น | ความหมายตามคู่มือ | เหมาะกับ |
|---|---|---|
| Controlled | ต้องแตะบัตรก่อนจึงกดชั้นนั้นได้ | ชั้นห้องพัก ชั้นสำนักงาน ชั้นหวงห้าม |
| Free | กดได้ตลอด | ล็อบบี้ ที่จอดรถ ชั้นส่วนกลาง |
| Disable | ไปชั้นนั้นไม่ได้ | ชั้นปิดปรับปรุง ชั้นปิดนอกเวลา |
สถานะตั้งเป็นตารางรายสัปดาห์ได้ (Status Duration ช่วงละขั้นต่ำ 30 นาที) เช่น ชั้นฟิตเนสเป็น Free กลางวัน แล้วเป็น Controlled ตอนกลางคืน และผู้ดูแลสั่งเปลี่ยนสถานะชั้นจากซอฟต์แวร์ได้ทันที
ตัวอย่างกลุ่มสิทธิ์คอนโด: ลูกบ้านชั้น 12 = ชั้น 12 + ล็อบบี้ + ที่จอดรถ + ส่วนกลาง ตลอดเวลา · แม่บ้าน/ช่าง = ทุกชั้นเฉพาะเวลางาน · ผู้มาติดต่อ = เฉพาะชั้นที่ไปพบ เฉพาะวันนัด
คู่มือยังมีประเภทบัตรให้ใช้ เช่น บัตรผู้พิการ (ให้เวลานานขึ้น ค่าตั้งต้น 15 วินาที) บัตรขึ้นบัญชีดำ (แตะแล้วกดชั้นไม่ได้และส่งเหตุการณ์ขึ้นระบบ) บัตร Duress และบัตรผู้มาติดต่อ (จำกัดครั้งแตะ 0–255 ครั้ง โดย 0 = ไม่จำกัด) ส่วนวิธียืนยันตัวตนของคอนโทรลเลอร์มีทั้งบัตร ลายนิ้วมือ บัตร+ลายนิ้วมือ และบัตร+รหัส
ใน HikCentral Professional สิทธิ์ตั้งเป็น Access Level (กลุ่มประตูและชั้น + ตารางเวลา) ผูกกับ Access Group (กลุ่มคน) แล้ว Apply ลงอุปกรณ์ — ประตูล็อบบี้กับชั้นลิฟต์อยู่ในสิทธิ์ชุดเดียวกันได้ datasheet V2.4.1 ระบุรองรับ Access Points (ประตู + ชั้น) 1,024 จุด (อาจต่างตามเวอร์ชัน)
ผู้มาติดต่อไปได้เฉพาะชั้นที่นัด
- บัตรผู้มาติดต่อแบบจำกัดครั้ง — ตั้งให้กดได้เฉพาะชั้นที่ไปพบ เหมาะกับระบบที่จัดการผ่านโปรแกรมของคอนโทรลเลอร์
- ลงทะเบียนผ่าน HikCentral Professional — คู่มือระบุว่ากำหนด Access Level ให้ผู้มาติดต่อได้ว่าเข้าประตูไหนและ ชั้นไหน ยืนยันตัวด้วยภาพใบหน้าหรือบัตร และมีเครื่องลงทะเบียนแบบบริการตัวเองหรือแบบเจ้าหน้าที่ (ต้องมี Visitor/Module)
- โหมด Visitor ของคอนโทรลเลอร์ — ลิฟต์ลงมาชั้น 1 และผู้มาติดต่อกดได้เฉพาะชั้นที่เลือก คอนโทรลเลอร์หลักเชื่อม Video Intercom ทาง RS-485 และรองรับการเรียกลิฟต์โดยผู้มาติดต่อหรือผู้พักอาศัย — รุ่น Intercom ที่ใช้คู่กันให้ยืนยันกับ NVK ก่อน
ลำดับงาน: ลงทะเบียนที่ล็อบบี้ → ออกสิทธิ์ชั่วคราว (ประตูล็อบบี้ + ชั้นที่ไปพบ + วันเวลานัด) → แตะบัตรหรือสแกนหน้าเข้าล็อบบี้ → แตะในลิฟต์ กดได้เฉพาะชั้นนั้น → เช็กเอาต์ สิทธิ์หมดตามเวลา
ใช้เครื่องสแกนใบหน้าร่วมได้ไหม
จุดที่ชัดที่สุดคือ ประตูล็อบบี้และประตูชั้น — หน้า NVK แนะนำ MinMoe เช่น DS-K1T673DWX-E1 (จำหน้าใน 0.2 วินาที) DS-K1T344MBFWX-E1 และ DS-K1T321MFWX เมื่อรวมสิทธิ์ใน HikCentral คนเดียวกันได้สิทธิ์ทั้งประตูและชั้นลิฟต์จากการลงทะเบียนครั้งเดียว
ส่วน สแกนหน้าในตัวลิฟต์ คู่มือเครื่องสแกนหน้า Hikvision บางรุ่น (เช่น DS-K1T341C series) มีเมนู Elevator Control Parameters ให้เลือกรุ่นคอนโทรลเลอร์ลิฟต์หลักและชนิดการเชื่อมต่อ แต่เอกสารที่ตรวจ ยังไม่ยืนยันว่ารุ่นที่ NVK จำหน่ายทำได้ทุกรุ่น ให้แจ้งรุ่นกับทีม NVK เพื่อยืนยันก่อนสเปกงาน และเตรียมเรื่อง PDPA สำหรับข้อมูลใบหน้า (อ่านเพิ่ม)
ไฟไหม้ ไฟดับ และเหตุฉุกเฉิน
| เหตุการณ์ | คู่มือ Hikvision ระบุ |
|---|---|
| สัญญาณปุ่มฉุกเฉิน (Panic) เข้าคอนโทรลเลอร์หลัก | รีเลย์ทั้งหมดทำงาน — ทุกชั้นกดได้ |
| สัญญาณปุ่มแจ้งไฟไหม้ (Fire Alarm Button) | รีเลย์ทั้งหมดไม่ทำงาน — ทุกชั้นถูกล็อกจากระบบบัตร |
| สัญญาณซ่อมบำรุง (Maintenance) | รีเลย์ทั้งหมดไม่ทำงาน — ทุกชั้นถูกล็อก |
| ไม่มีไฟเลี้ยง | บอร์ดปุ่มชั้นต่อแบบ NC — ปุ่มทุกชั้นกดได้ · บอร์ดเรียกลิฟต์/ปุ่มอัตโนมัติต่อแบบ NO — ฟังก์ชันนั้นหยุด ลิฟต์ไม่ค้างระหว่างชั้น |
ระบบคุมลิฟต์ของ Hikvision ไม่ได้สั่งลิฟต์ลงชั้นล่างเอง มันแค่คุมหรือปลดปุ่มชั้น การสั่งลิฟต์เมื่อเกิดเพลิงไหม้เป็นหน้าที่ของตู้แจ้งเหตุเพลิงไหม้กับระบบลิฟต์ — บทความสรุป วสท. 021002-24 ของ NVK ระบุว่าเมื่อเข้าขั้นอพยพ ตู้ต้องสั่งลิฟต์ลงชั้นล่างหรือชั้นที่ปลอดภัยแล้วเปิดประตูค้าง และปลดล็อกประตู access control ส่วนบทความรวมระบบของ NVK ย้ำว่าฟังก์ชันอพยพต้องเชื่อมด้วย I/O ทางกายภาพเป็นหลัก ไม่พึ่งซอฟต์แวร์อย่างเดียว จึงต้องตกลงร่วมกันระหว่างผู้ออกแบบระบบแจ้งเหตุ บริษัทลิฟต์ และผู้ติดตั้งว่าจะต่อสัญญาณไฟไหม้เข้าอินพุต Fire หรือไม่
เดินสายเข้าแผงลิฟต์: ทำร่วมกับบริษัทลิฟต์
คู่มือคอนโทรลเลอร์หลักและบอร์ดย่อยเขียนไว้ตรง ๆ ว่า ต้องยืนยันวิธีเดินสายกับผู้ผลิตลิฟต์ เพื่อเลี่ยงความผิดพลาดจากการต่อผิด
| งาน | ผู้รับผิดชอบที่ควรตกลง |
|---|---|
| ต่อรีเลย์เข้าวงจรปุ่มชั้น และเลือกต่อ NC/NO ให้ตรงระบบลิฟต์ | บริษัทลิฟต์ (หรือทำร่วมกันภายใต้การยืนยันของบริษัทลิฟต์) |
| ติดหัวอ่านในลิฟต์ และเส้นทางสายมายังตู้คอนโทรลเลอร์ | วางแผนร่วมกับบริษัทลิฟต์ |
| ติดคอนโทรลเลอร์ บอร์ดย่อย ไฟ 12 VDC ตั้ง DIP เดิน RS-485 และเครือข่าย | ผู้ติดตั้ง access control |
| ตั้งซอฟต์แวร์ จับคู่รีเลย์กับชั้น สร้างสิทธิ์ ทดสอบทีละชั้น | ผู้ติดตั้ง + ผู้ดูแลอาคาร |
ข้อมูลที่ต้องให้บริษัทลิฟต์ดูก่อนต่อ: รีเลย์ทนได้สูงสุด DC 30 V 2 A หรือ AC 125 V 0.5 A ทั้งสองบอร์ดใช้ไฟ 12 VDC ติดตั้งบนราง และ DS-K2M0016A รุ่น without chassis ไม่มีตู้มาให้ ต้องเตรียมตู้และแหล่งจ่ายไฟเอง
เช็กลิสต์โครงการ
- นับลิฟต์ ที่ต้องคุม — คอนโทรลเลอร์หลัก 1 ตัวต่อลิฟต์ 1 ตัว
- นับชั้นที่ลิฟต์แต่ละตัวจอด รวมใต้ดินและชั้นลอย → หาร 16 ปัดขึ้น = จำนวน DS-K2M0016A ต่อลิฟต์
- นัดบริษัทลิฟต์ ยืนยันวิธีต่อวงจรปุ่ม จุดติดหัวอ่าน เส้นทางสาย และใครต่อเข้าแผงลิฟต์
- ตกลงพฤติกรรมไฟไหม้/ไฟดับ กับผู้ออกแบบระบบแจ้งเหตุและบริษัทลิฟต์
- เลือกวิธียืนยันตัวตนในลิฟต์ (บัตร Mifare เป็นหลัก สแกนหน้าให้ยืนยันรุ่นกับ NVK)
- ออกแบบกลุ่มสิทธิ์ ตารางเวลา และเส้นทางผู้มาติดต่อ
- เลือกซอฟต์แวร์ — เว็บ/iVMS-4200 หรือ HikCentral-P-ACS/Base + Elevator/Module
- ทดสอบรับมอบ ไล่กดทุกชั้นทีละกลุ่มสิทธิ์ ทดสอบผู้มาติดต่อ ตัดไฟคอนโทรลเลอร์ และสัญญาณฉุกเฉินตามที่ตกลง
คำถามที่พบบ่อย
ต้องซื้อ HikCentral Professional ไหม
ไม่เสมอไป ตั้งค่าผ่านหน้าเว็บหรือ iVMS-4200 ได้ แต่ถ้าต้องการบริหารประตูกับลิฟต์ที่เดียวหรือมีผู้มาติดต่อมาก HikCentral + Elevator/Module สะดวกกว่า (ต้องมี Access Control Base)
เน็ตหลุดแล้วลิฟต์ยังใช้บัตรได้ไหม
คอนโทรลเลอร์เก็บข้อมูลบัตรไว้ในตัว หน้า NVK อธิบายคอนโทรลเลอร์ตระกูลนี้ว่า "ทำงานต่อแม้เน็ตหลุด"
ใช้กับลิฟต์ยี่ห้อไหนได้
ขึ้นกับว่าวงจรปุ่มของลิฟต์ต่อหน้าสัมผัสรีเลย์ได้หรือไม่ และพิกัดไฟอยู่ในค่าที่รีเลย์รับได้ — บริษัทลิฟต์ต้องยืนยันเป็นราย ๆ
ปรึกษาทีม NVK
ส่ง จำนวนลิฟต์ จำนวนชั้นที่จอด ยี่ห้อลิฟต์ และวิธีเข้าออกที่ต้องการ ให้ทีม NVK ช่วยคำนวณคอนโทรลเลอร์ บอร์ดย่อย และไลเซนส์ HikCentral ได้ทาง LINE @nvkinter หรือหน้า ติดต่อเรา ดูรุ่นทั้งหมดที่ Hikvision Access Control
แหล่งอ้างอิง
- NVK — Hikvision Access Control (use case ลิฟต์ · การ์ดสินค้า) https://www.nvk.co.th/product/hikvision/access-control/
- NVK — Hikvision Software / HikCentral Professional https://www.nvk.co.th/product/hikvision/software/
- Hikvision — DS-K2210 Main Elevator Controller Datasheet (2024-04-09) · assets.hikvision.com
- Hikvision — Main Elevator Controller User Manual V1.0.1 (2022) · assets.hikvision.com
- Hikvision — Distributed Elevator Controller User Manual V1.0 (2020) · assets.hikvision.com
- Hikvision — Elevator Control Wiring and Simple Configuration (Button mode) v1.0 · คลังเอกสาร NVK
- Master Elevator Controller User Manual (Ness Version) V1.0 สำหรับ DS-K2210/DS-K2M0016A · คลังเอกสาร NVK
- Hikvision — HikCentral Professional Web Client User Manual (Manage Visitor · Flow Chart Access/Elevator Control) · enpinfo.hikvision.com
- Hikvision — HikCentral Professional Datasheet V2.4.1 (2023) · enpinfo.hikvision.com
- Hikvision — DS-K1T341C Series Face Recognition Terminal User Manual (Elevator Control Parameters) · pinfo.hikvision.com
- NVK — สรุปมาตรฐาน วสท. 021002-24 https://www.nvk.co.th/articles/eit-fire-alarm-standard-guide/
- NVK — รวมกล้อง กันขโมย และ Fire Alarm ไว้ในระบบเดียว https://www.nvk.co.th/articles/unified-security-platform-integration/
สเปกอ้างอิงจากเอกสาร ณ วันที่ระบุ อาจเปลี่ยนตามเฟิร์มแวร์ ก่อนติดตั้งจริงให้ตรวจเอกสารล่าสุดและยืนยันวิธีต่อกับบริษัทลิฟต์
