EWS2910P Switch Controller ที่จิ๋วแต่แจ๋ว!

โพสเมื่อ 14/03/2017 22:45 | อัพเดท 16/03/2017 16:15

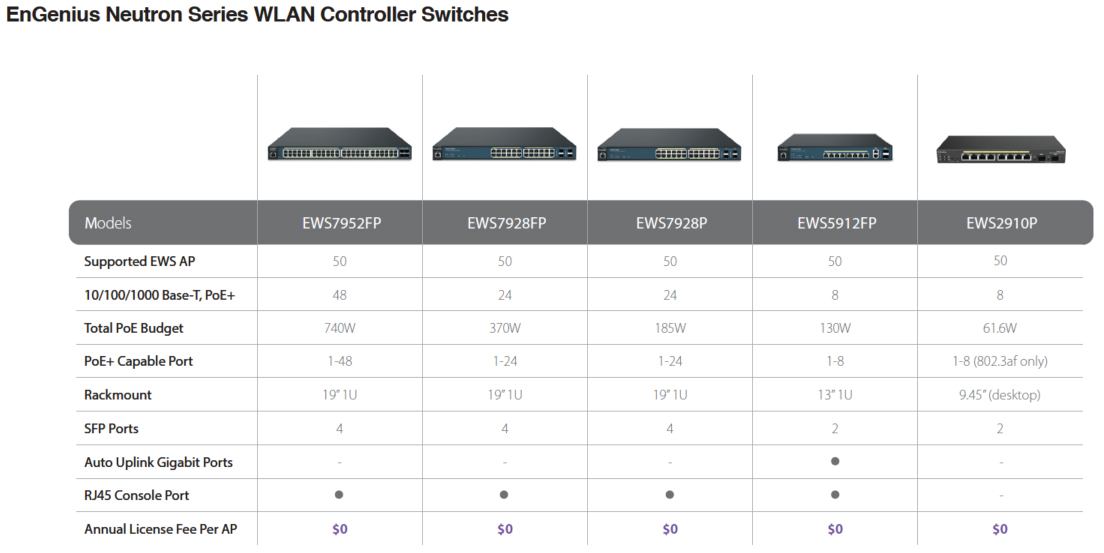

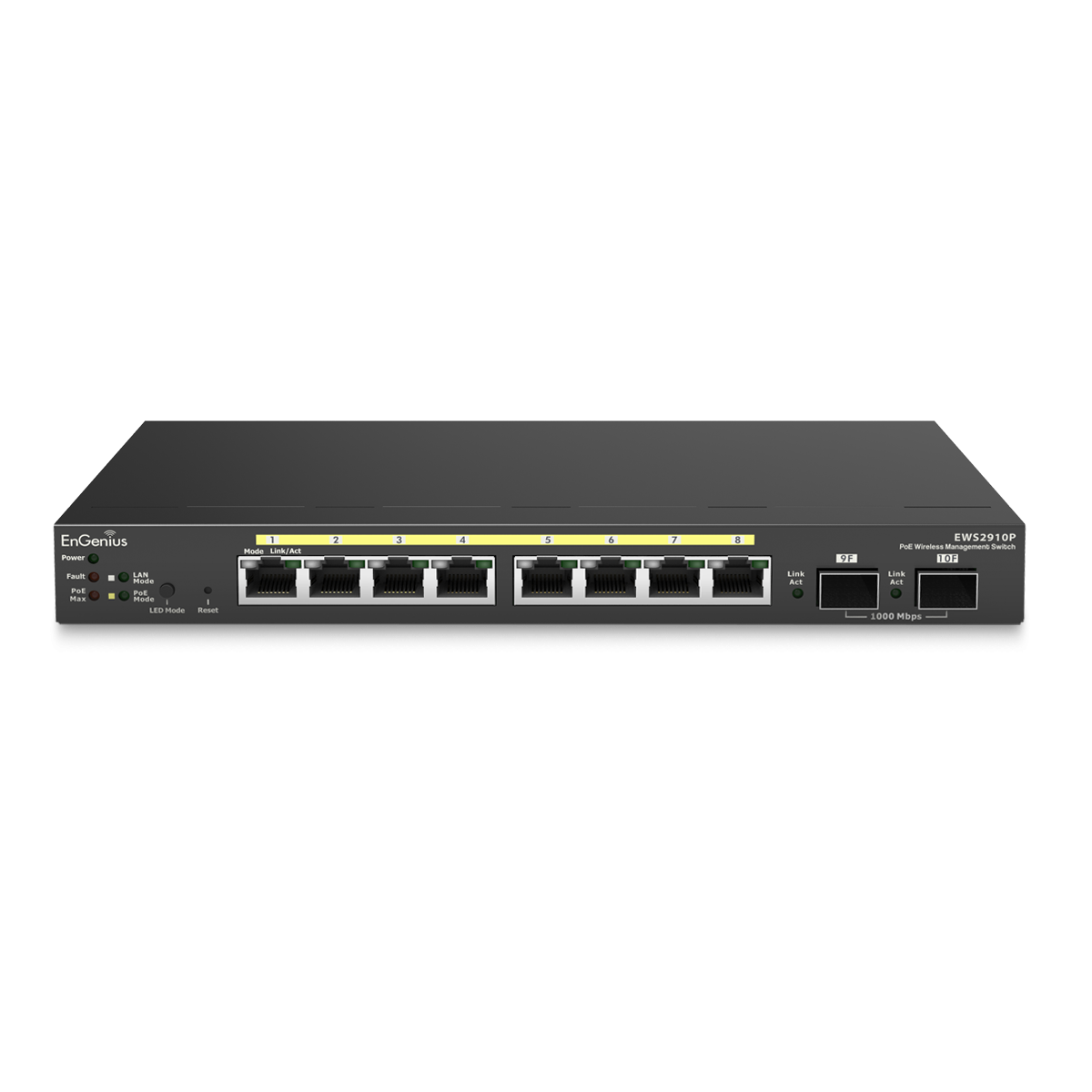

EWS2910P : Switch Controller ตระกูล Neutron Series ตัวเล็กสุด ซึ่งมีรายละเอียดตามด้านล่าง



EWS2910P ได้ถูกพัฒนาให้รองรับ Access Point จาก 20 ตัว เป็น 50 ตัว ซึ่งจะรองรับการควบคุมและจัดการ Access Point ได้มากขึ้น ดังตัวอย่างภาพถัดไป

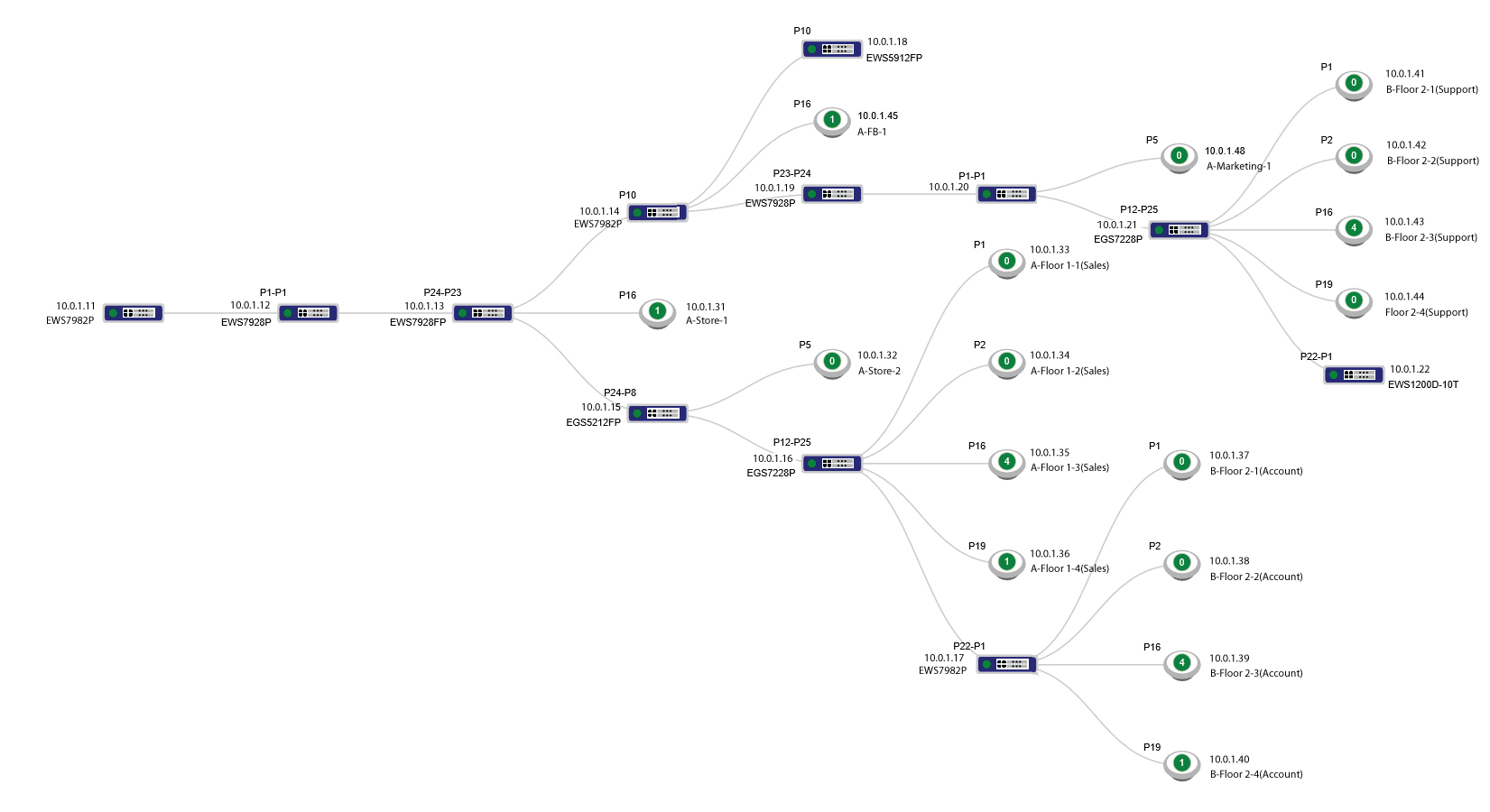

สามารถตรวจสอบการใช้งาน Access Point ผ่าน Topology View ได้ เพื่อการ Support ที่ง่ายดาย

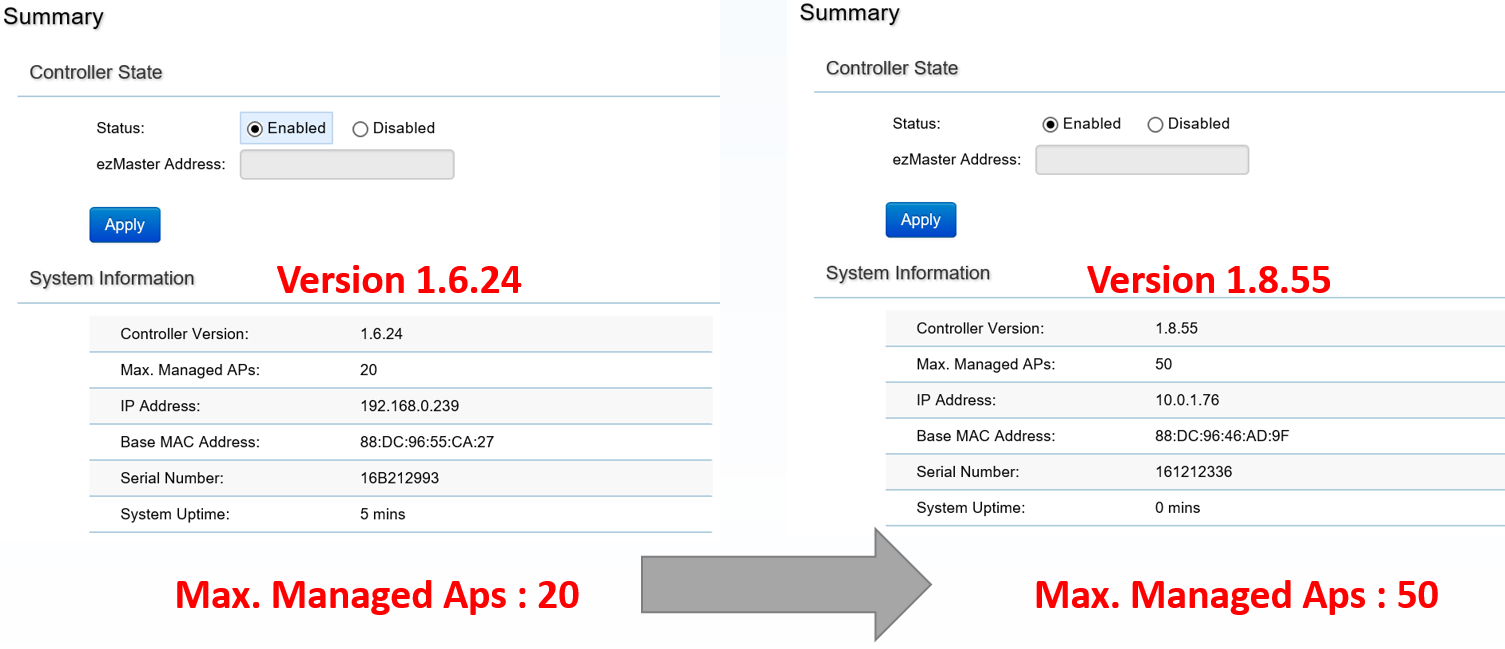

โดยที่ Firmware Version 1.6.24 ที่สามารถ Manage Aps ได้สูงสุด 20 ตัว อัพเกรดเป็น Firmware Version 1.8.55  ที่สามารถ Manage Aps ได้ถึง 50 ตัว

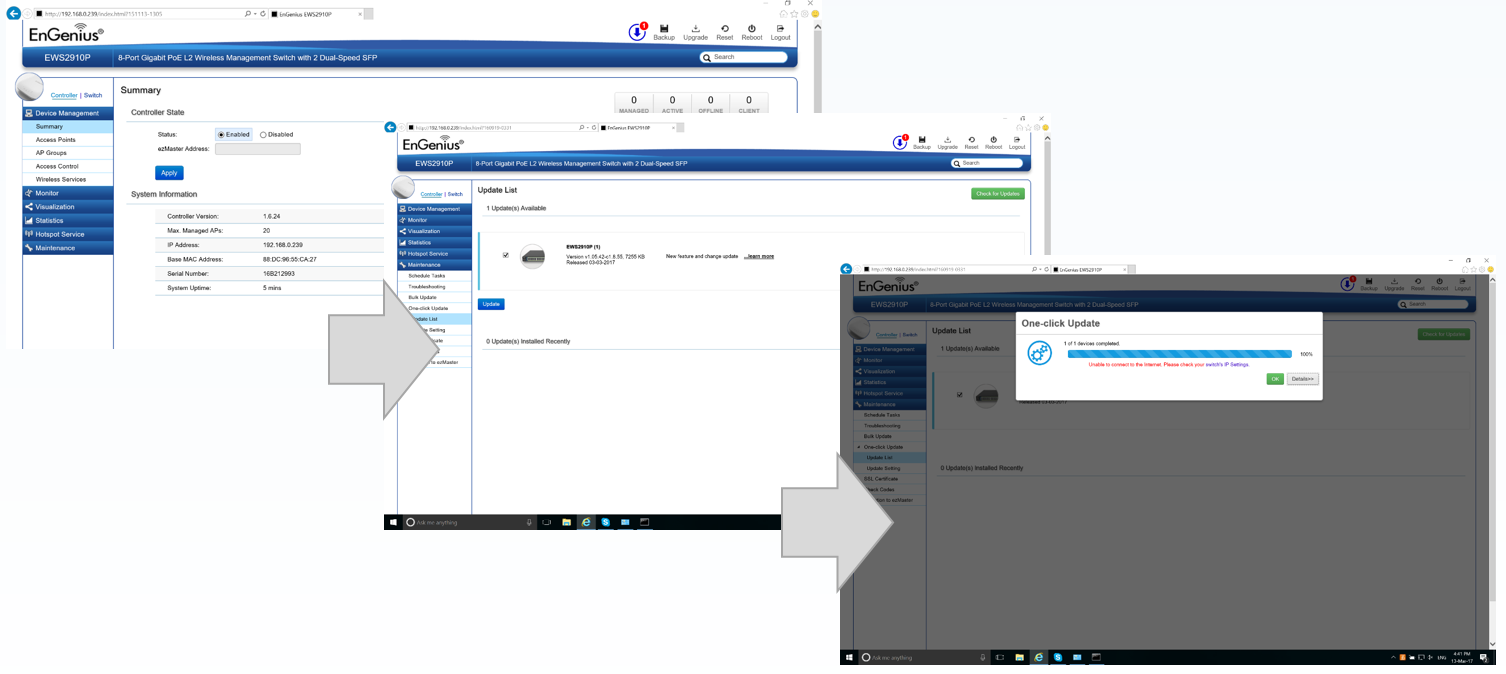

โดยสามารถทำการอัพเกรด Firmware ผ่าน Onclick ได้ทันทีเมื่อตัว Switch EWS2910P เชื่อมต่อ Internet ได้

เคล็ดลับการตรวจสอบสายที่แอบแฝงมาบน Neutrol Series Switch

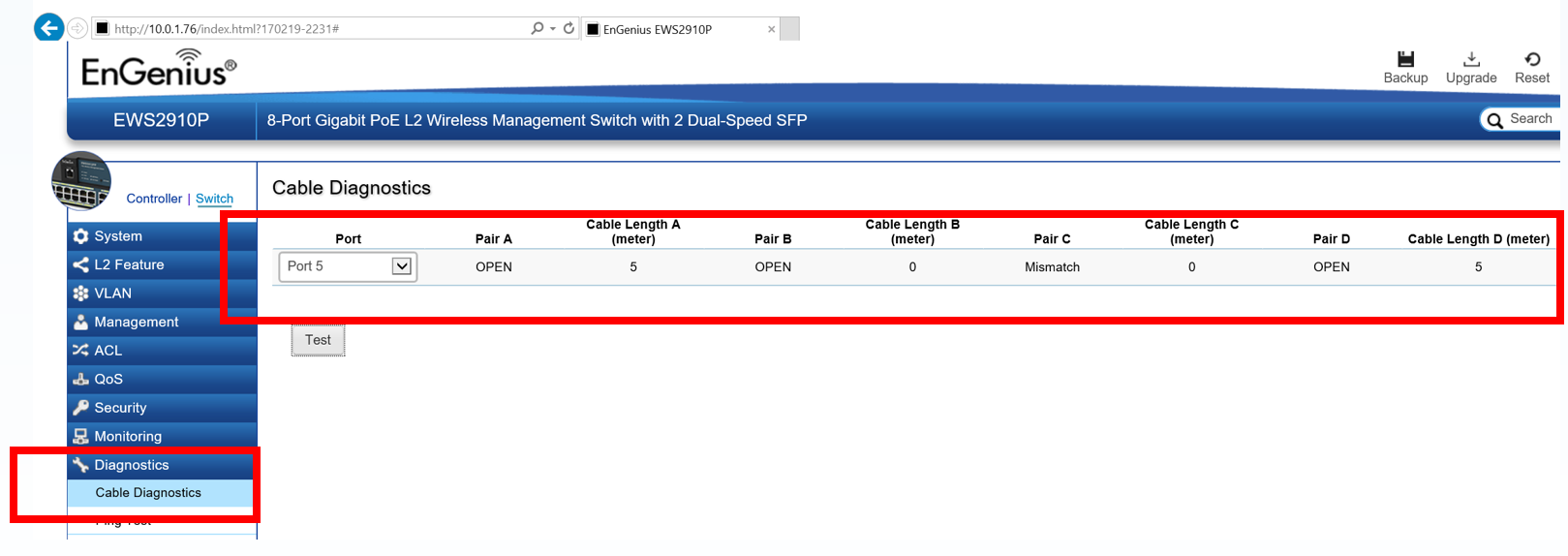

โดย Neutrol Series Switch สามารถทำการเช็คสายสัญญาณว่าปกติหรือไม่ โดยไปที่เมนู Diagnostics > Cable Diagnostics > เลือก Port ที่ต้องการตรวจสอบสาย > กด Test

ซึ่งผลลัพธ์ที่ได้ จะสามารถแจ้งรายละเอียดได้ครบถ้วนโดยมีรายละเอียดดังนี้

Port : Lan Port ที่ต้องการตรวจสอบ TDR

Pair A : คือ คู่สายสัญญาณ ส้ม / ส้มขาว

Pair B : คือ คู่สายสัญญาณ เขียว / เขียวขาว

Pair C : คือ คู่สายสัญญาณ น้ำเงิน / น้ำเงินขาว

Pair D : คือ คู่สายสัญญาณ น้ำตาล / น้ำตาลขาว

ซึ่งผลที่ได้จะแสดงมีดังนี้ OK / Open / Mismatch / Linedriver / SHOT

OK : คือสายได้มีการเชื่อมต่อกับอุปกรณ์และสายปกติ

Open : คือสายไม่มีการเชื่อมต่อกับอุปกรณ์ และสายปกติ

Mismatch : มีการเชื่อมต่อสายสัญญาณ และ มีการเชื่อมต่อสายสัญญาณที่ผิด

Linedriver and SHOT : สายสัญญาณมีการเชื่อมต่อกับอุปกรณ์ที่รองรับ PoE และมีชิพ โอมห์ หรือ อื่นๆ ที่เกี่ยวกับไฟตีค่ากลับมาตัวอุปกรณ์ (ซึ่งไม่แนะนำให้เชื่อมต่อกับอุปกรณ์ในการทดสอบ TDR บน Switch)

Cable Length x (Meter) : ความยาวของสายสัญญาณ
