ระบบแจ้งเหตุเพลิงไหม้
ไร้สายทั้งระบบ
AJAX EN54 Line

ควบคุมด้วย EN54 Fire Hub (FACP / CIE) เชื่อมต่ออุปกรณ์ตรวจจับ ปุ่มกดด้วยมือ ออดสัญญาณ และไฟสัญญาณ ทำงานผ่านวิทยุ Jeweller ความถี่ 900 MHz โดยไม่ต้องเดินสายสัญญาณระหว่างอุปกรณ์ ได้ไกลถึง 1,800 ม. พร้อมผสานระบบกันขโมยและกล้องวงจรปิดไว้ในระบบเดียว

ปรึกษาผ่าน LINE @nvkinter ดูรายการสินค้าทั้งหมด
อุปกรณ์ตระกูล Ajax EN54 Line
900 MHz
วิทยุ Jeweller
1,800 ม.
ระยะสื่อสารไร้สาย
200
อุปกรณ์ต่อระบบ
40
Fire zones
5 ปี
อายุแบตเตอรี่
01 — ภาพรวมระบบ

อุปกรณ์ภาคสนาม → EN54 Fire Hub → แอปและศูนย์เฝ้าระวัง System overview

ควบคุมและขยายสัญญาณ
EN54 Fire Hub (FACP / CIE) จอสัมผัส 10.1" · Fire ReX ตัวขยายสัญญาณสูงสุด 5 ตัว
ตรวจจับ
FireProtect Smoke / Heat / Heat-Smoke และรุ่นที่มีออดในตัว
แจ้งเหตุด้วยมือและแสดงผล
EN54 ManualCallPoint (EN 54-11) พร้อมฝาครอบ · EN54 Indicator
แจ้งเตือนและเชื่อมต่อ
Sounder 100 dB · VAD · Sounder-VAD · I/O Module (2×2)

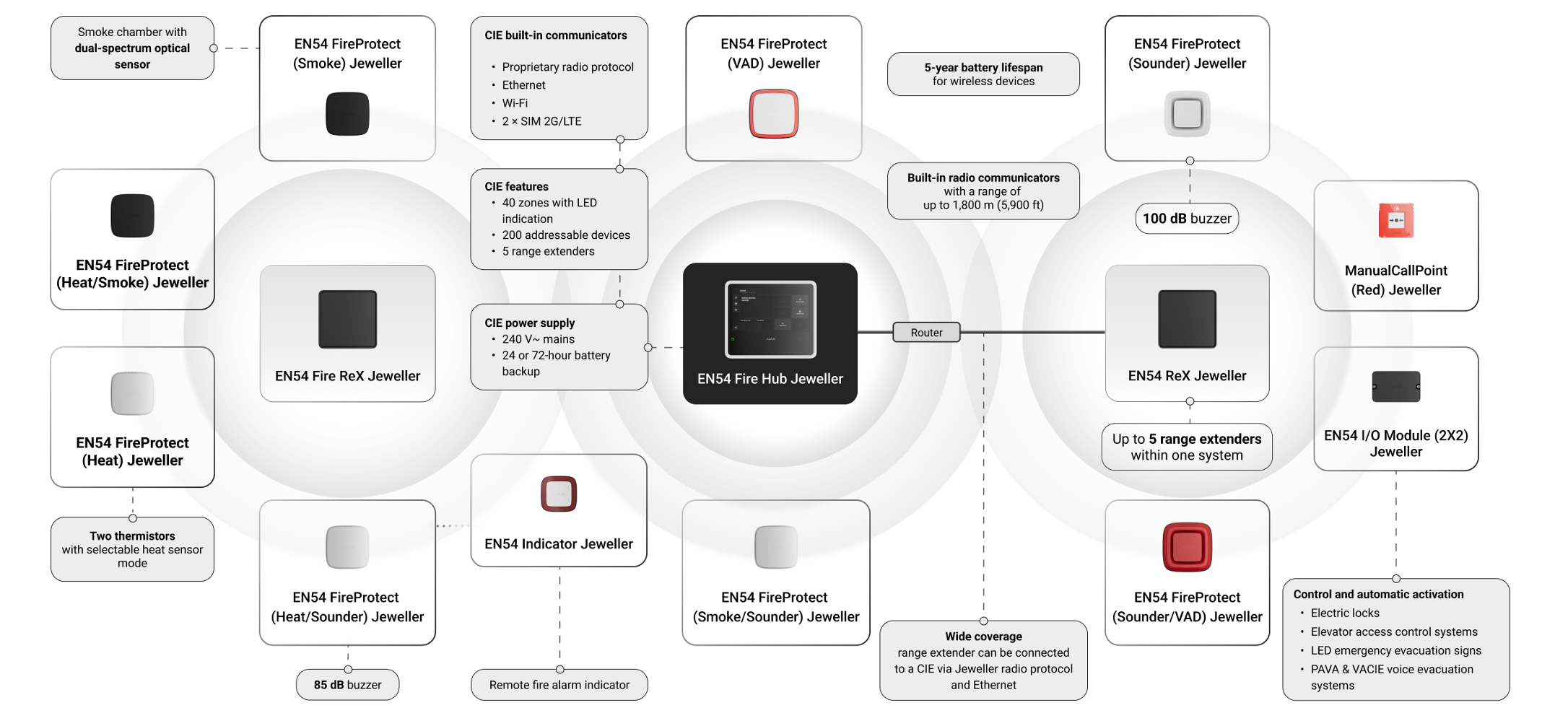

ผังระบบ EN54 Line
02 — หนึ่งระบบ ครบสามงาน

ดับเพลิง · กันขโมย · กล้องวงจรปิด บน Hub ตัวเดียว One hub · one app · one ecosystem

Commercial Fire Safety · EN 54 Wireless Intrusion · EN 50131 Gr.2 Video Surveillance · NVR

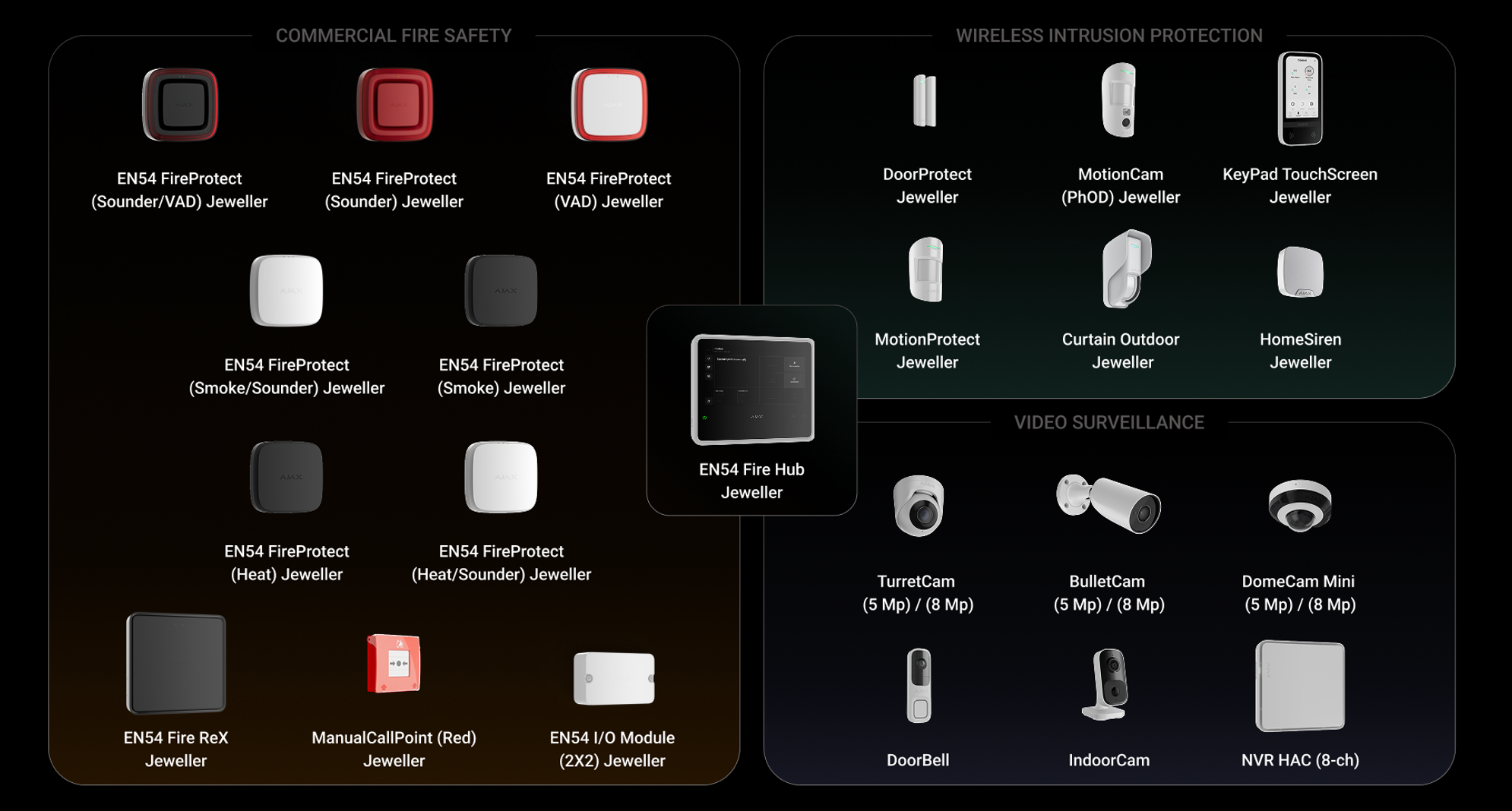

อุปกรณ์ดับเพลิง กันขโมย และกล้องวงจรปิดของ Ajax
03 — มาตรฐานและการรับรอง

ผ่านการรับรอง EN 54 ครบทั้งระบบ รวม EN 54-13 Standards & certification

ทุกอุปกรณ์ในระบบมีใบรับรองแยกรายมาตรฐาน และทั้งระบบผ่าน EN 54-13 ซึ่งรับรองความเข้ากันได้ของอุปกรณ์ทั้งหมดเมื่อทำงานร่วมกัน

แตะที่ป้ายมาตรฐานเพื่อดูว่าแต่ละมาตรฐานกำหนดอะไร
พลังงานและไฟสำรอง
อุปกรณ์ตรวจจับใช้แบตเตอรี่ CR123A ในตัว อายุใช้งานสูงสุด 8 ปี
เปลี่ยนได้เองไม่ต้องใช้เครื่องมือ ไม่ต้องรื้อฝ้าหรือหยุดระบบ
EN54 Fire Hub รองรับแบตเตอรี่สำรองในตัว 24 ชม. หรือ 72 ชม. ตาม EN 54-4
ทดสอบตัวเองอัตโนมัติ
Jeweller ตรวจการติดต่อทุก 12–300 วินาที (ค่าเริ่มต้น 36 วินาที)
HazeFlow 2 ชดเชยฝุ่นสะสม และแจ้งเมื่อถึงเวลาทำความสะอาด
แยกเหตุขัดข้อง (fault) ออกจากสัญญาณเพลิงไหม้ พร้อม event log 5,000 รายการ
04 — การบริหารระบบ

ควบคุมจากจอเดียว ดูแลต่อได้จากทุกแอป FACP control · Ajax apps

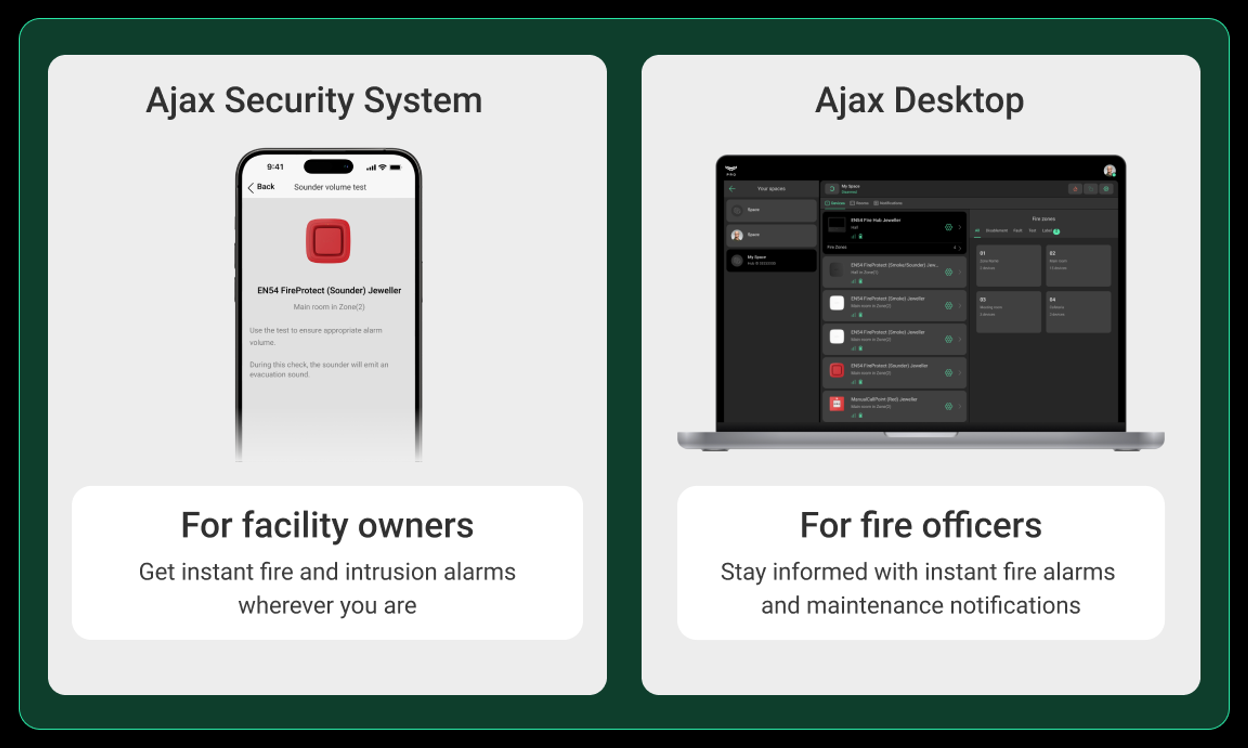

แอป Ajax Security System สำหรับเจ้าของอาคาร และ Ajax Desktop สำหรับเจ้าหน้าที่ความปลอดภัย

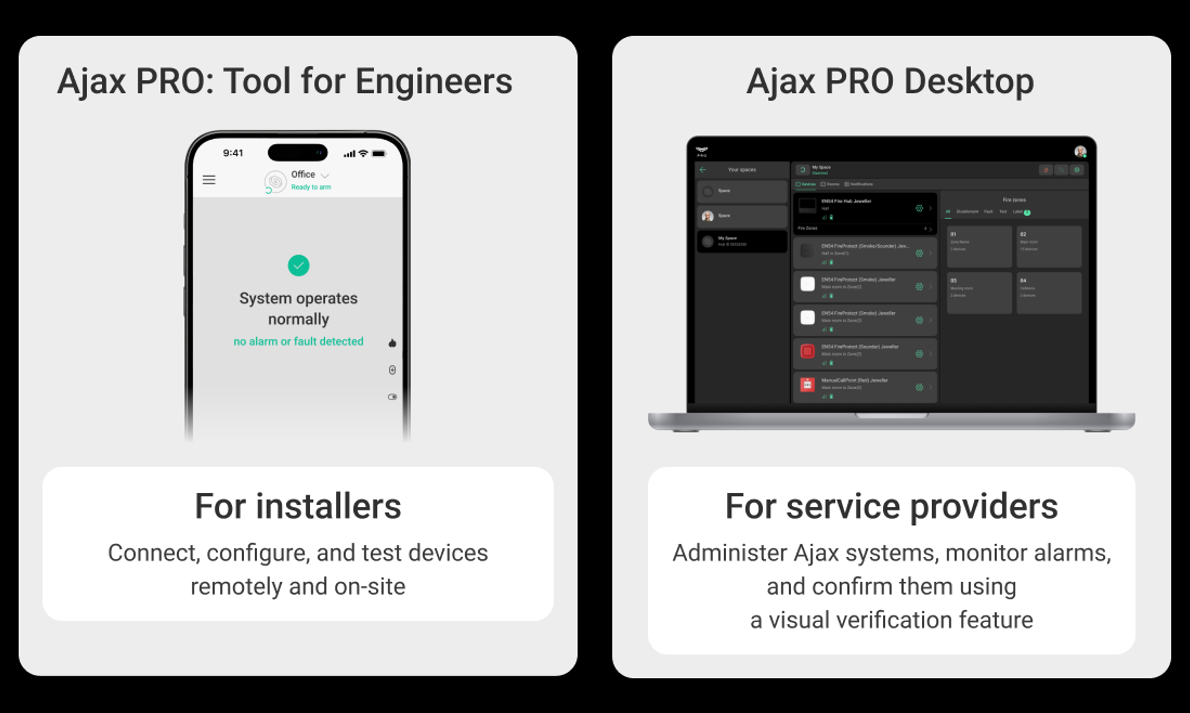

แอป Ajax PRO: Tool for Engineers สำหรับผู้ติดตั้ง และ Ajax PRO Desktop สำหรับศูนย์เฝ้าระวัง

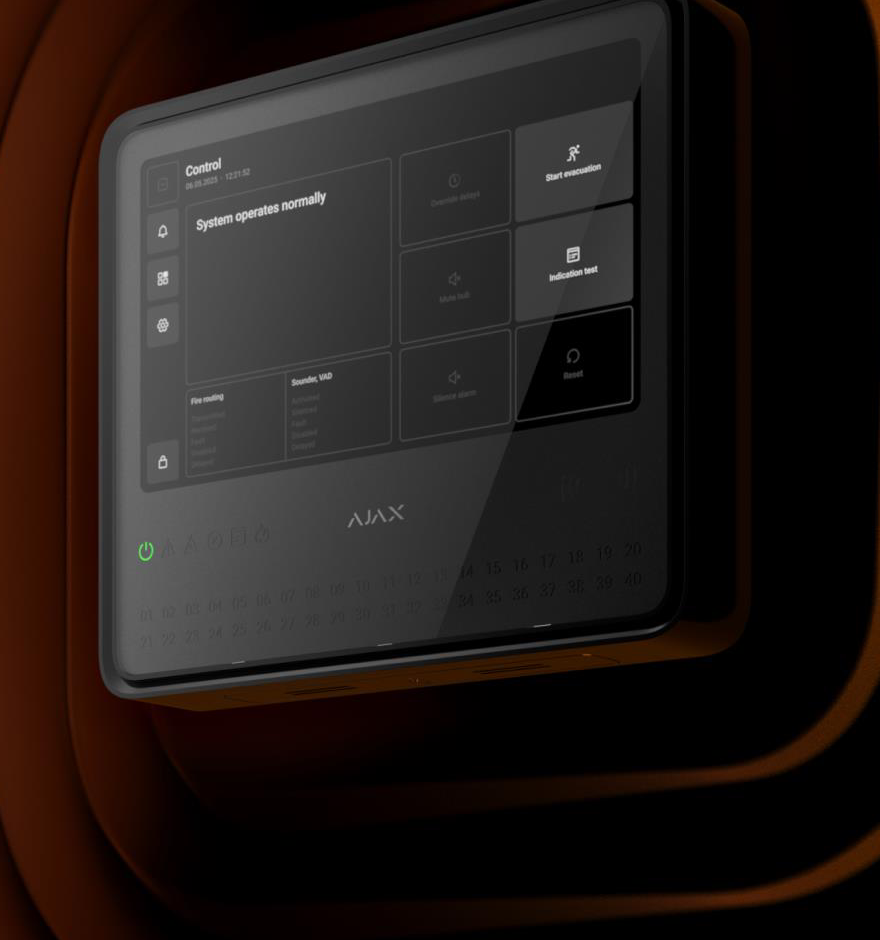

FACP (CIE) Touch Screen 10.1"
สั่งอพยพ · ข้ามหน่วงเวลา · ปิดเสียงบัซเซอร์ · ปิดเสียงสัญญาณ · Indication test · Reset — เห็นโซนที่เกิดเหตุพร้อมสาเหตุและตำแหน่งทันที
Ajax Security System
เจ้าของอาคาร
Ajax Desktop
เจ้าหน้าที่ความปลอดภัย
Ajax PRO: Tool for Engineers
ผู้ติดตั้ง
Ajax PRO Desktop
ศูนย์เฝ้าระวัง · หลายไซต์
ส่งเหตุถึงศูนย์ภายในไม่ถึง 1 วินาที ผ่าน SurGard (Contact ID) และ SIA DC-09 (IP) พร้อมภาพยืนยันเหตุ
05 — หน่วงเวลาเพื่อตรวจสอบก่อนแจ้งเหตุ

ตั้ง Delay time ตรวจสอบเหตุก่อนสั่งอพยพ Alarm verification per EN 54-2

กำหนดขั้นตอนหน่วงเวลาให้สอดคล้องกับ SOP ของอาคารได้ — เจ้าหน้าที่รับทราบเหตุที่ FACP (CIE) แล้วเข้าตรวจสอบหน้างานก่อน ลดการอพยพจากสัญญาณหลอกโดยยังอยู่ในกรอบมาตรฐาน

1
ตรวจพบเหตุ
อุปกรณ์ตรวจจับส่งสัญญาณเข้า FACP (CIE) แจ้งที่ตัวเครื่อง แอป และศูนย์เฝ้าระวังทันที
2
T1 · เวลารับทราบ
รับทราบ (Acknowledge)
เจ้าหน้าที่กดรับทราบที่หน้าจอ FACP (CIE) ภายในเวลาที่ตั้งไว้
3
T2 · เวลาตรวจสอบ
เข้าตรวจสอบหน้างาน
เดินไปยังจุดเกิดเหตุตามตำแหน่งที่ระบบชี้ ดูภาพยืนยันเหตุประกอบ
4
ยืนยัน / ยกเลิก
เหตุจริง — สั่งอพยพทันที · สัญญาณหลอก — รีเซ็ตระบบ ไม่ต้องอพยพทั้งอาคาร
แบบที่ 1 ช่วงมีเจ้าหน้าที่ประจำ — ตรวจสอบก่อนอพยพ
เปิดการหน่วงเวลา T1 + T2 ตาม SOP ของอาคาร เช่น รับทราบภายใน 1 นาที และตรวจสอบหน้างานอีก 5 นาที ก่อนระบบสั่งอพยพอัตโนมัติ — ลดการอพยพจากสัญญาณหลอกในห้างฯ โรงแรม สำนักงาน
แบบที่ 2 นอกเวลาทำการ / โซนเสี่ยงสูง — แจ้งอพยพทันที
เลือก Ignore fire delays ใน Fire scenario (EN-54) — ตรวจพบเหตุแล้วสั่งออด ไฟสัญญาณ และอพยพทันทีโดยไม่หน่วงเวลา เหมาะกับช่วงไม่มีเจ้าหน้าที่ หรือโซนวัตถุไวไฟ
✓ทุกแบบ: ปุ่ม Override delays ที่ FACP (CIE) สั่งอพยพข้ามการหน่วงได้ทุกขณะ · กด Manual Call Point สัญญาณดังทันที · ครบเวลาโดยไม่ยืนยัน ระบบอพยพอัตโนมัติ
06 — เทียบกับระบบมีสาย

ต่างจากระบบเดินสายอย่างไร Wireless vs. wired

ระบบเดินสาย
3F 2F 1F เจาะพื้นเดินสาย เจาะพื้นเดินสาย ตู้ควบคุม
✕ เดินสายสัญญาณถึงทุกอุปกรณ์ — เจาะพื้น/ผนังตลอดแนวสาย รื้อฝ้าทุกชั้น
AJAX EN54 Line
3F 2F 1F FACP
✓ วิทยุ Jeweller 900 MHz ถึงทุกอุปกรณ์ — ไม่ต้องเดินสายสัญญาณแม้แต่เส้นเดียว
หัวข้อ
ระบบเดินสาย
AJAX EN54 Line
การเดินสาย
✕ต้องเดินสายสัญญาณถึงทุกอุปกรณ์ เจาะผนังและรื้อฝ้า
✓ไม่ต้องเดินสายระหว่างอุปกรณ์ ใช้วิทยุ Jeweller 900 MHz
เวลาติดตั้ง
✕เป็นสัปดาห์ถึงเป็นเดือน ตามขนาดอาคาร
✓ติดตั้งต่ออุปกรณ์ประมาณ 5 นาที เปิดใช้อาคารระหว่างงานได้
อาคารที่ใช้งานอยู่แล้ว
✕กระทบผู้เช่า ต้องปิดพื้นที่บางส่วน
✓ติดตั้งได้โดยไม่ต้องหยุดกิจการ เหมาะกับงานปรับปรุง
อาคารอนุรักษ์
✕เดินสายกระทบโครงสร้างและงานตกแต่งเดิม
✓ไม่ต้องเจาะแนวสาย รักษาสภาพอาคารเดิมไว้ได้
การขยายระบบ
✕เพิ่มอุปกรณ์ต้องเดินสายเพิ่ม
✓เพิ่มอุปกรณ์ในแอป รองรับ 200 อุปกรณ์ 40 โซนต่อระบบ
การตรวจสอบสถานะ
✕ตรวจตามรอบ ต้องเดินตรวจหน้างาน
✓ตรวจการติดต่อทุก 12–300 วินาที รายงานสถานะรายอุปกรณ์ในแอป
พลังงาน
✕จ่ายไฟผ่านสายจากตู้ควบคุม
✓แบตเตอรี่ในตัวสูงสุด 8 ปี · Hub มีแบตสำรอง 24/72 ชม.
มาตรฐาน
✕EN 54 ตามรุ่นอุปกรณ์
✓EN 54 ครบทั้งระบบ รวม EN 54-13 และ EN 54-25 สำหรับระบบไร้สาย
07 — ใช้กับอาคารแบบไหน

ออกแบบได้ทั้งอาคารพาณิชย์และอาคารสาธารณะ Where it fits

ร้านอาหาร · โรงแรม
อาคารราชการ · สาธารณะ
ร้านค้า · ร้านบูทีก
คอนโด · อพาร์ตเมนต์
โรงเรียน · ศูนย์เด็กเล็ก
โรงพยาบาล · คลินิก
สำนักงาน · อาคารธุรกิจ
อาคารอนุรักษ์ · พิพิธภัณฑ์
08 — ผังการวางอุปกรณ์

ผังการวางอุปกรณ์ตัวอย่าง Typical device layout

อาคารสำนักงาน 8 ชั้น พร้อมโกดังข้างเคียง — FACP (CIE) หนึ่งจุดที่ล็อบบี้ชั้น 1 ครอบคลุมทั้งสองอาคารผ่านวิทยุ Jeweller โดยใช้ Fire ReX ขยายสัญญาณข้ามอาคาร

ระยะ Jeweller ถึง 1,800 ม. อาคาร A · สำนักงาน 8 ชั้น อาคาร B · โกดังสินค้า ออฟฟิศในโกดัง ประตูขนของ 8F 7F 6F 5F 4F 3F 2F 1F
MCP
Smoke ×4
Sounder-VAD
MCP
Smoke ×4
Sounder-VAD
MCP
Smoke ×4
Sounder-VAD
MCP
Smoke ×4
Sounder-VAD
MCP
Smoke ×4
Sounder-VAD
MCP
Heat · แพนทรี
Sounder-VAD
MCP
Heat · ห้องเครื่อง
I/O → ลิฟต์/AHU
FACP (CIE)
MCP · ทางออก
Sounder-VAD
Fire ReX
Heat ×2
Heat ×2
Heat ×2
Sounder 100 dB
Sounder 100 dB
Smoke ×2
Indicator
MCP ×2
FACP (CIE)ศูนย์ควบคุม 1 จุดต่อระบบ ติดที่ล็อบบี้ชั้น 1
Fire ReXขยายสัญญาณข้ามอาคาร สูงสุด 5 ตัว
Smokeพื้นที่ปรับอากาศ อากาศสะอาด
Heatครัว ห้องเครื่อง พื้นที่ฝุ่น/ไอน้ำ
MCPทางออกและโถงบันไดหนีไฟทุกชั้น
Sounder / VADโถงทางเดินและพื้นที่เสียงดัง
09 — รายการสินค้า

EN54 Line | Fire and life safety

รายการอุปกรณ์ทั้งหมดในตระกูล EN54 Line จัดกลุ่มตามหมวดสินค้าเดียวกับแคตตาล็อกของ Ajax สอบถามรุ่นที่มีจำหน่ายในประเทศไทยได้จาก NVK

Hubs

ศูนย์ควบคุม

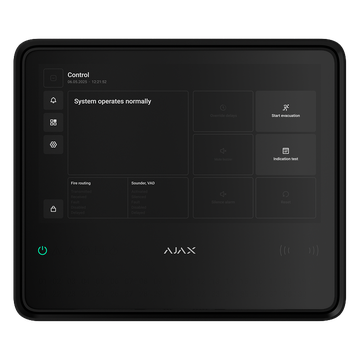

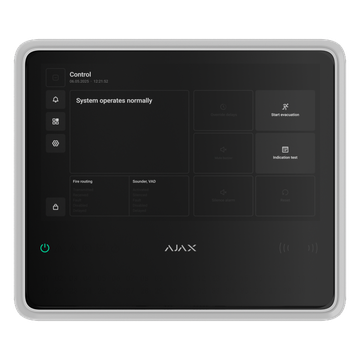

EN54 Fire Hub Jeweller
EN54 Fire Hub Jeweller
ศูนย์ควบคุมและแสดงผลไร้สาย (FACP / CIE) รองรับอุปกรณ์กันขโมยในระบบเดียวกัน

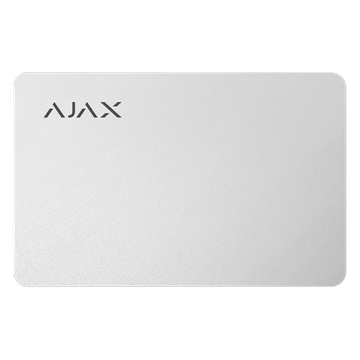

Pass
Pass
บัตร DESFire สำหรับเข้าถึงระบบ (อุปกรณ์เสริม)

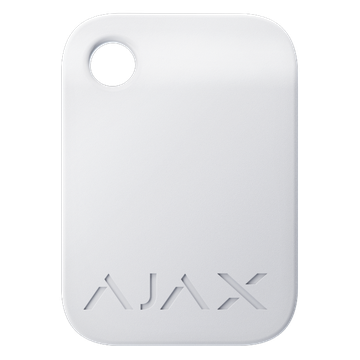

Tag
Tag
พวงกุญแจ DESFire สำหรับเข้าถึงระบบ (อุปกรณ์เสริม)

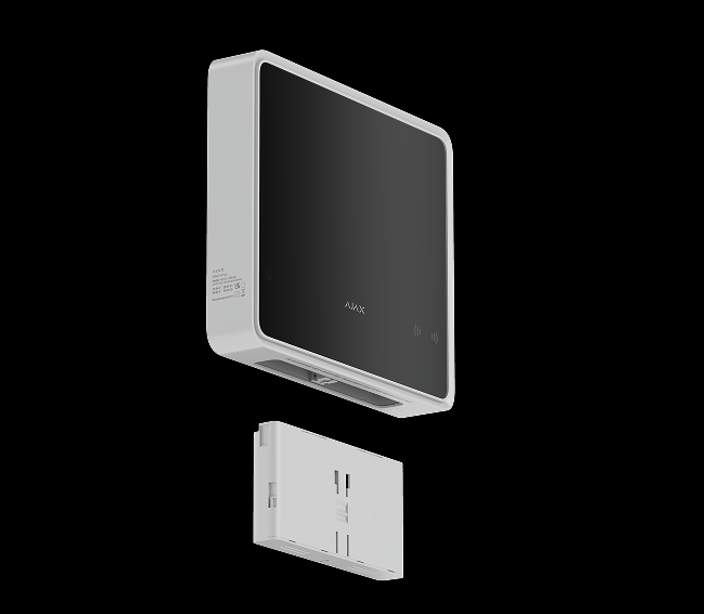

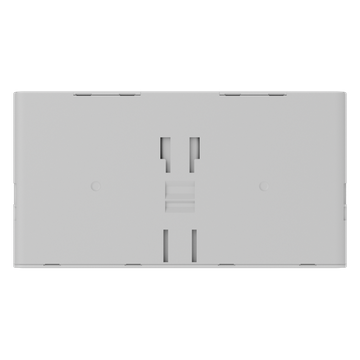

EN54 Internal Battery (24h / 72h)
EN54 Internal Battery (24h / 72h)
แบตเตอรี่สำรองในตัวสำหรับ Hub ตาม EN 54-4 (อุปกรณ์เสริม)

Range extenders

ขยายสัญญาณ

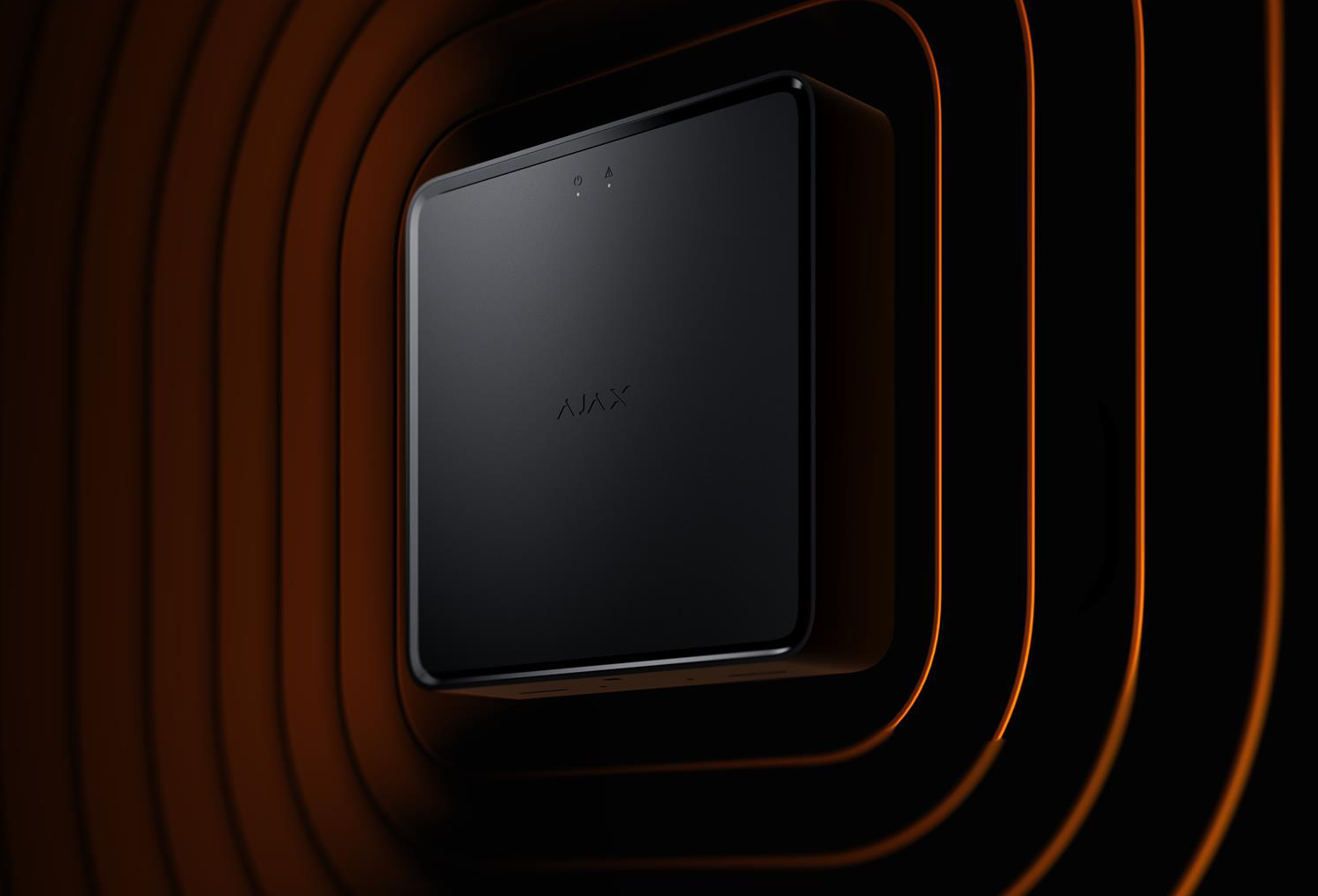

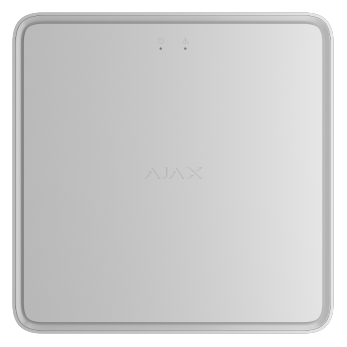

EN54 Fire ReX Jeweller
EN54 Fire ReX Jeweller
ตัวขยายระยะสัญญาณวิทยุแบบระบุตำแหน่ง รองรับอุปกรณ์กันขโมย สูงสุด 5 ตัวต่อระบบ

Fire detectors

อุปกรณ์ตรวจจับ

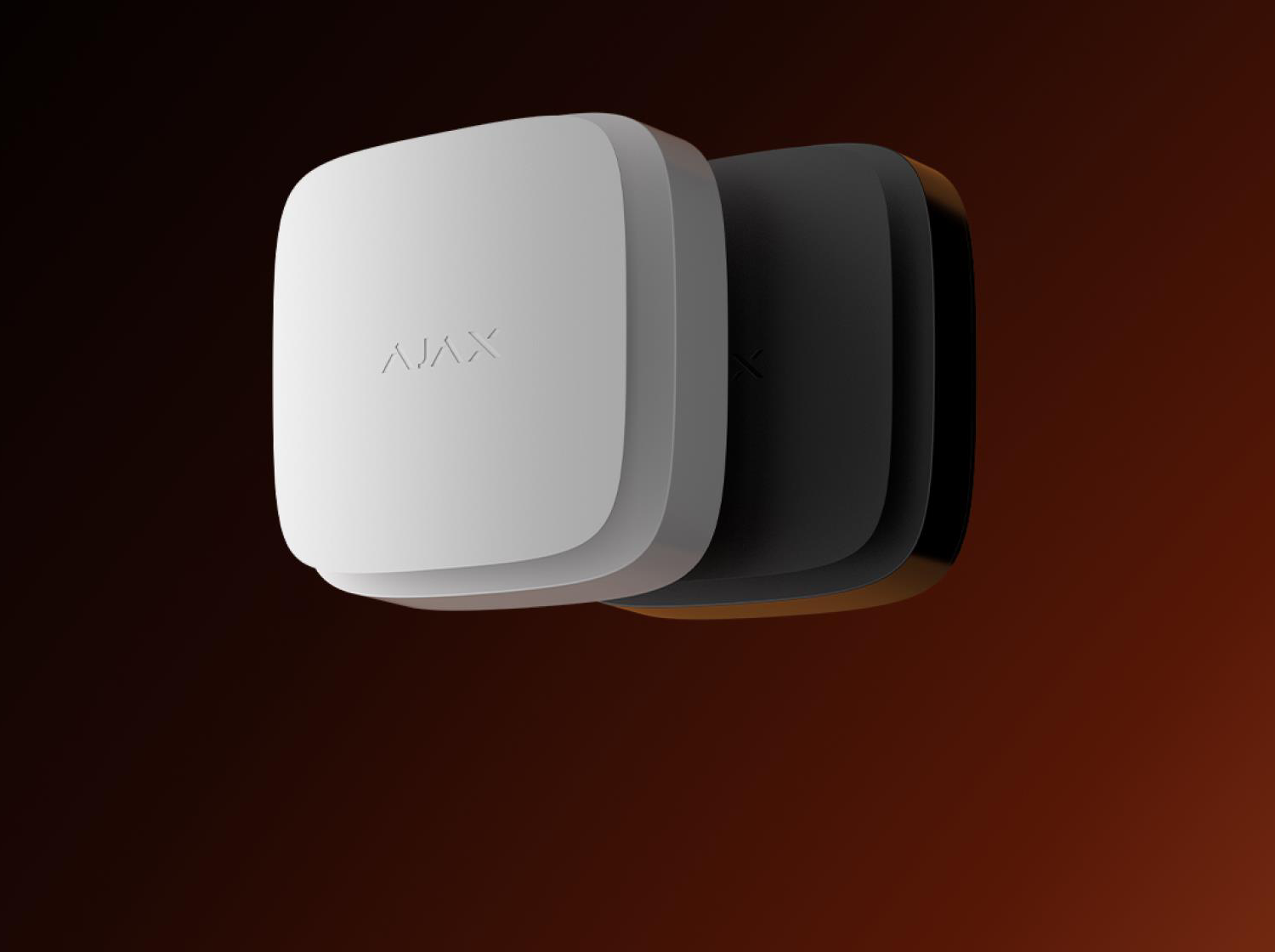

EN54 FireProtect (Smoke) Jeweller
EN54 FireProtect (Smoke) Jeweller
หัวตรวจจับควันแบบจุด ระบุตำแหน่งได้ · EN 54-7

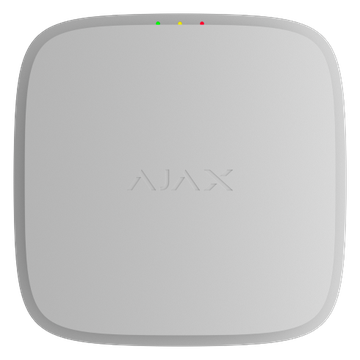

EN54 FireProtect (Smoke/Sounder) Jeweller
EN54 FireProtect (Smoke/Sounder) Jeweller
หัวตรวจจับควันพร้อมออดสัญญาณในตัว · EN 54-7 / -3
EN54 FireProtect (Heat) Jeweller
EN54 FireProtect (Heat) Jeweller
หัวตรวจจับความร้อนแบบจุด ระบุตำแหน่งได้ · EN 54-5
EN54 FireProtect (Heat/Sounder) Jeweller
EN54 FireProtect (Heat/Sounder) Jeweller
หัวตรวจจับความร้อนพร้อมออดสัญญาณในตัว · EN 54-5 / -3
EN54 FireProtect (Heat/Smoke) Jeweller
EN54 FireProtect (Heat/Smoke) Jeweller
หัวตรวจจับความร้อนและควันในตัวเดียว · EN 54-5 / -7

Fire alarm devices

ออดสัญญาณและไฟสัญญาณ

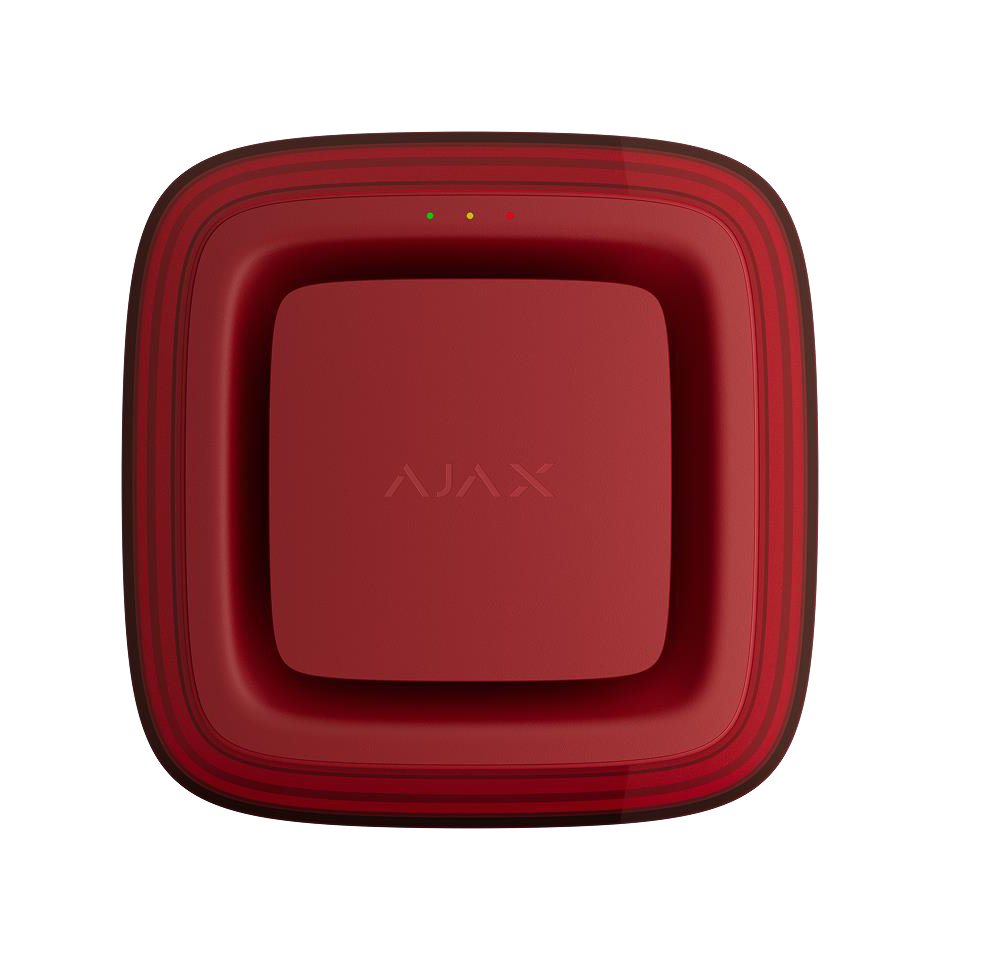

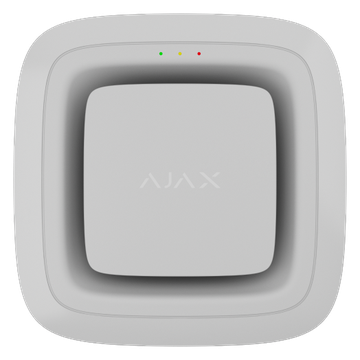

EN54 FireProtect (Sounder) Jeweller
EN54 FireProtect (Sounder) Jeweller
ออดสัญญาณเพลิงไหม้ไร้สาย 100 dB · EN 54-3

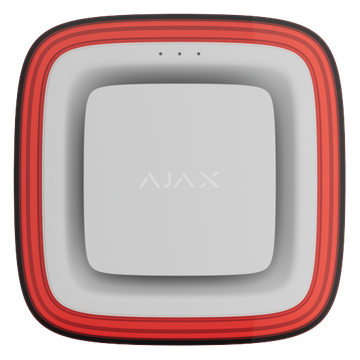

EN54 FireProtect (Sounder/VAD) Jeweller
EN54 FireProtect (Sounder/VAD) Jeweller
ออดสัญญาณพร้อมไฟกะพริบแจ้งเตือน · EN 54-3 / -23
EN54 FireProtect (Sounder/VAD) EXIT (UA) Jeweller
EN54 FireProtect (Sounder/VAD) EXIT (UA) Jeweller
รุ่นออด + ไฟกะพริบ พิมพ์ข้อความ EXIT
EN54 FireProtect (Sounder/VAD) FIRE (UA) Jeweller
EN54 FireProtect (Sounder/VAD) FIRE (UA) Jeweller
รุ่นออด + ไฟกะพริบ พิมพ์ข้อความ FIRE

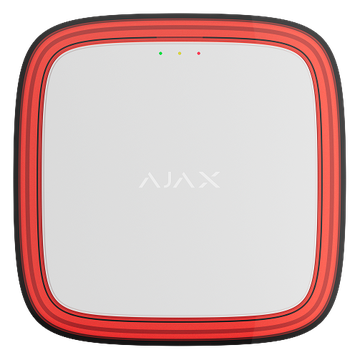

EN54 FireProtect (VAD) Jeweller
EN54 FireProtect (VAD) Jeweller
ไฟกะพริบแจ้งเตือนเพลิงไหม้ · EN 54-23
EN54 FireProtect (VAD) EXIT (UA) Jeweller
EN54 FireProtect (VAD) EXIT (UA) Jeweller
รุ่นไฟกะพริบ พิมพ์ข้อความ EXIT
EN54 FireProtect (VAD) FIRE (UA) Jeweller
EN54 FireProtect (VAD) FIRE (UA) Jeweller
รุ่นไฟกะพริบ พิมพ์ข้อความ FIRE

Integration modules

โมดูลเชื่อมต่อระบบอื่น

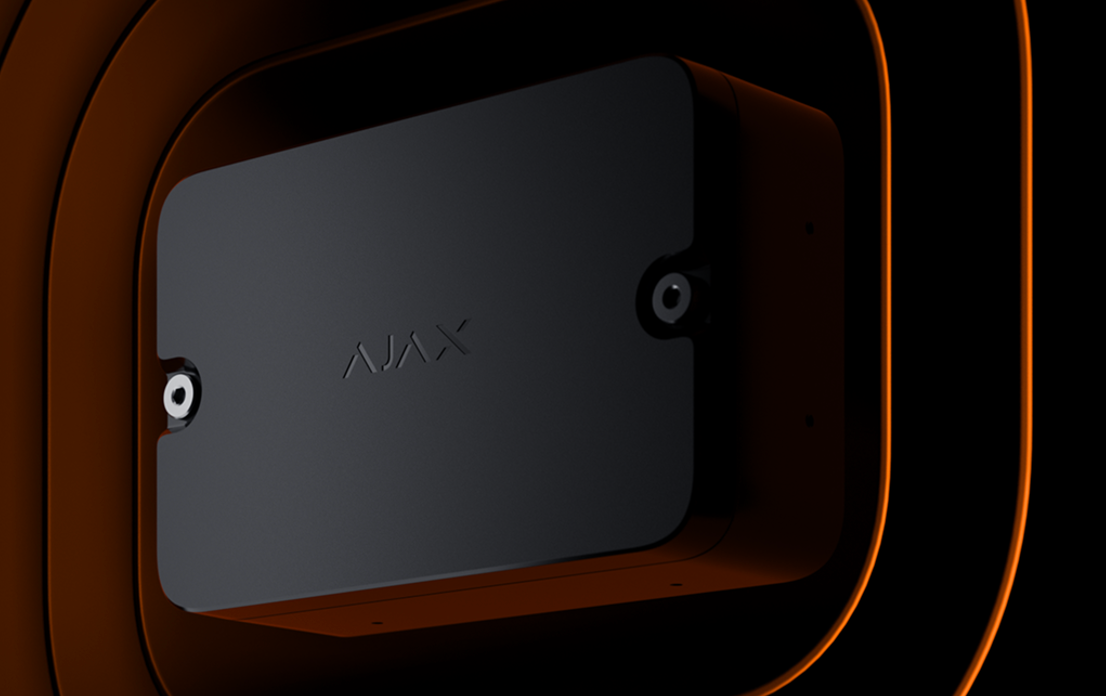

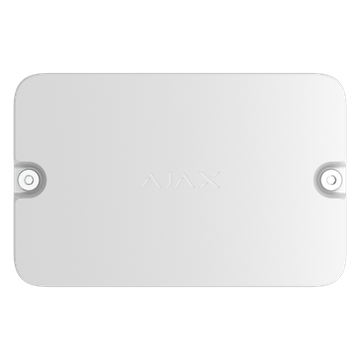

EN54 I/O Module (2X2) Jeweller
EN54 I/O Module (2X2) Jeweller
โมดูล 2 อินพุต 2 เอาต์พุต สั่งงานประตู ลิฟต์ ป้ายหนีไฟ และระบบเสียงประกาศ

Manual call points

ปุ่มแจ้งเหตุด้วยมือ

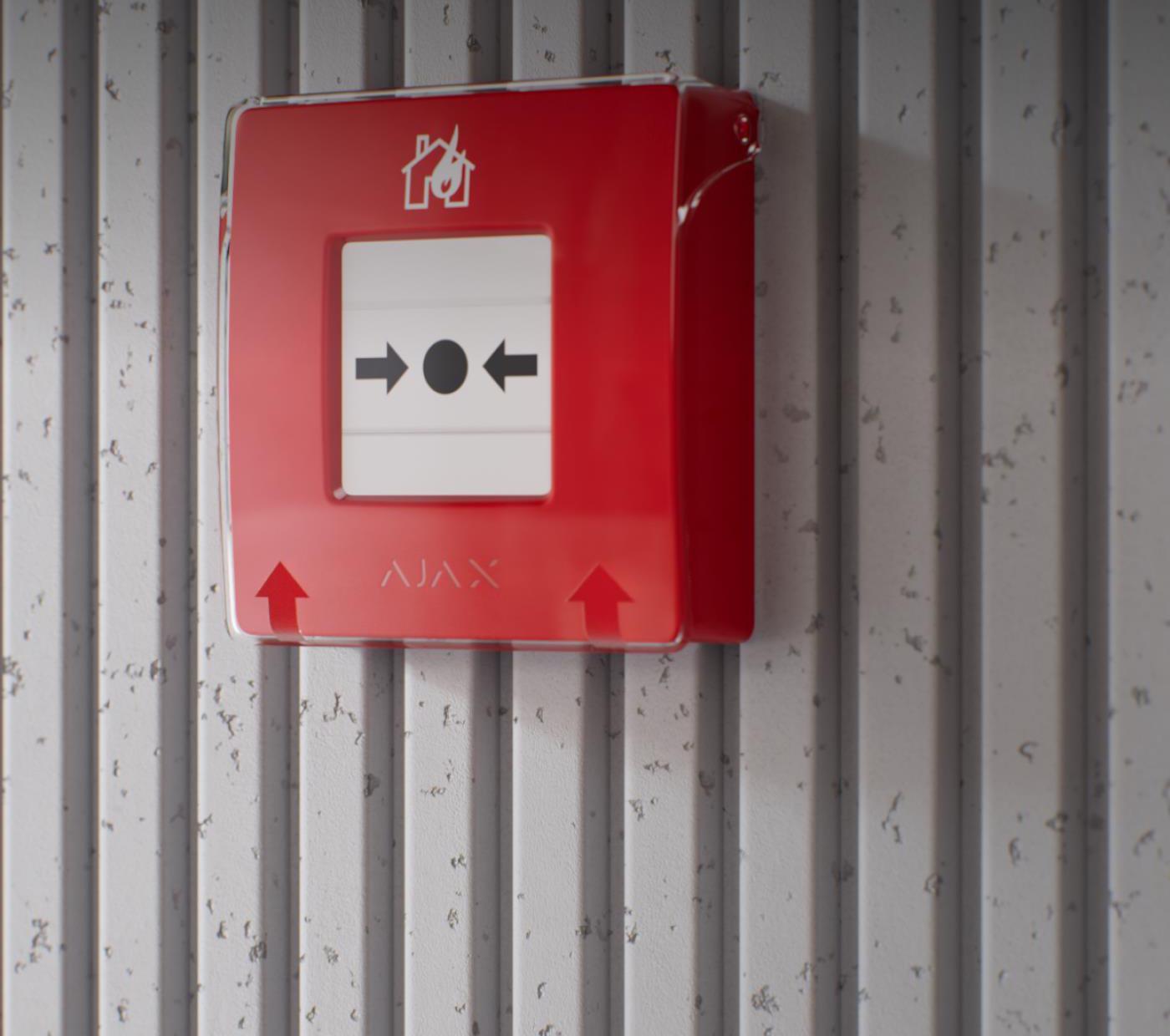

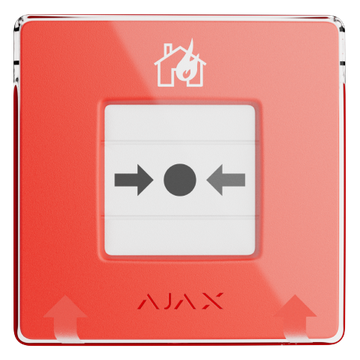

ManualCallPoint (Red) Jeweller
ManualCallPoint (Red) Jeweller
ปุ่มแจ้งเหตุเพลิงไหม้ด้วยมือ รีเซ็ตได้ · EN 54-11

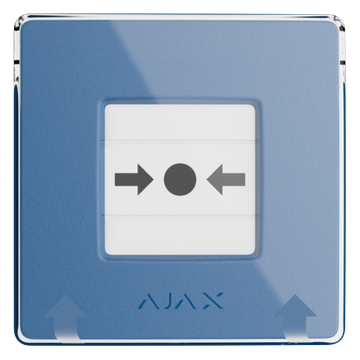

ManualCallPoint (Blue) Jeweller
ManualCallPoint (Blue) Jeweller
ปุ่มกดไร้สายสำหรับสั่งงานตามสถานการณ์ที่ตั้งไว้

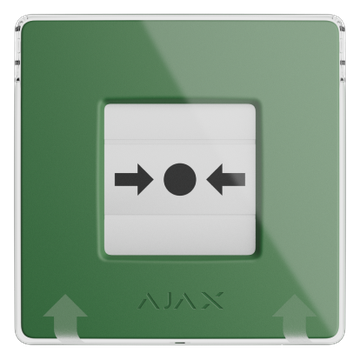

ManualCallPoint (Green) Jeweller
ManualCallPoint (Green) Jeweller
ปุ่มกดไร้สายสำหรับสั่งงานตามสถานการณ์ที่ตั้งไว้

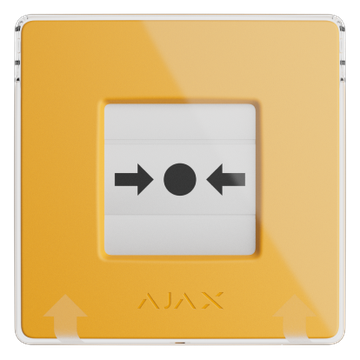

ManualCallPoint (Yellow) Jeweller
ManualCallPoint (Yellow) Jeweller
ปุ่มกดไร้สายสำหรับสั่งงานตามสถานการณ์ที่ตั้งไว้

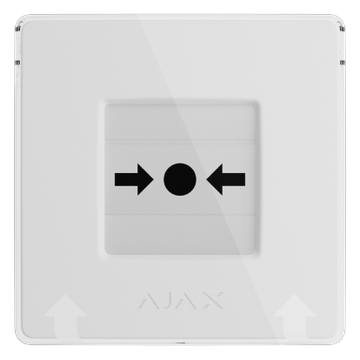

ManualCallPoint (White) Jeweller
ManualCallPoint (White) Jeweller
ปุ่มกดไร้สายสำหรับสั่งงานตามสถานการณ์ที่ตั้งไว้

อุปกรณ์อื่นในระบบ

Other EN54 devices & accessories

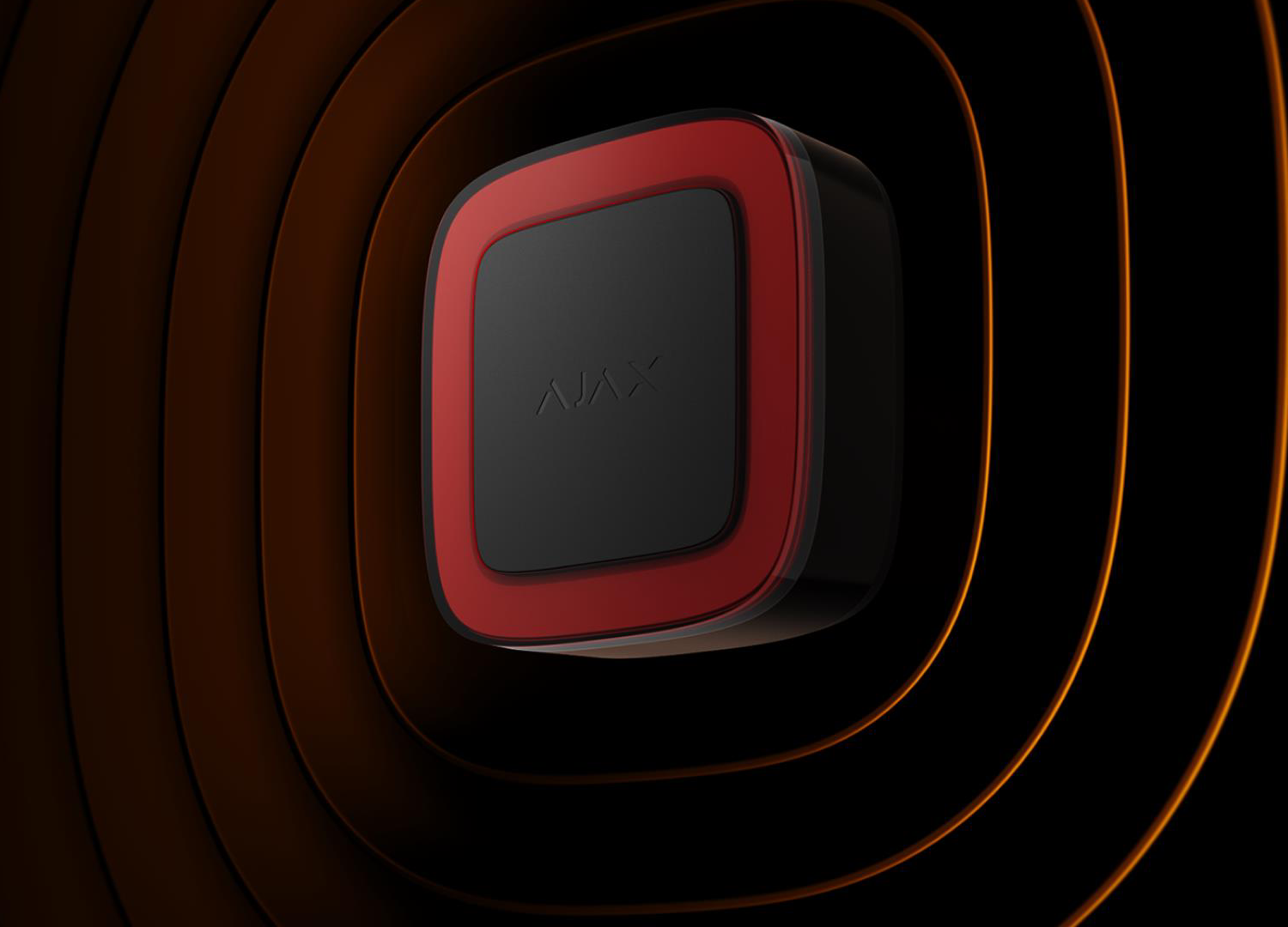

EN54 Indicator Jeweller
EN54 Indicator Jeweller
ไฟแสดงตำแหน่งอุปกรณ์ที่ทำงาน สำหรับติดนอกห้อง
GlandBox
กล่องเข้าสายสำหรับ FACP (CIE)
SmartBracket
แผ่นยึดติดผนัง (แถมในชุดอุปกรณ์)
ฝาครอบ ManualCallPoint
ป้องกันการกดโดยไม่ตั้งใจ

ปรึกษาการออกแบบระบบ
และขอใบเสนอราคา

NVK เป็นตัวแทนจำหน่ายที่ได้รับการแต่งตั้งของ Ajax Systems ในประเทศไทย ทีมงานช่วยประเมินจำนวนอุปกรณ์ วางผังโซน และจัดทำเอกสารประกอบการยื่นแบบได้ตั้งแต่ต้นโครงการ

ขอบเขตบริการ
ออกแบบระบบและคำนวณจำนวนอุปกรณ์
อบรมผู้ติดตั้งและทีมดูแลอาคาร
สินค้าพร้อมส่ง พร้อมการรับประกัน
สนับสนุนงานทดสอบและส่งมอบระบบ
